개요
단면 뷰를 대상으로 자동 치수를 생성합니다.
실행
[CIM View Mode]

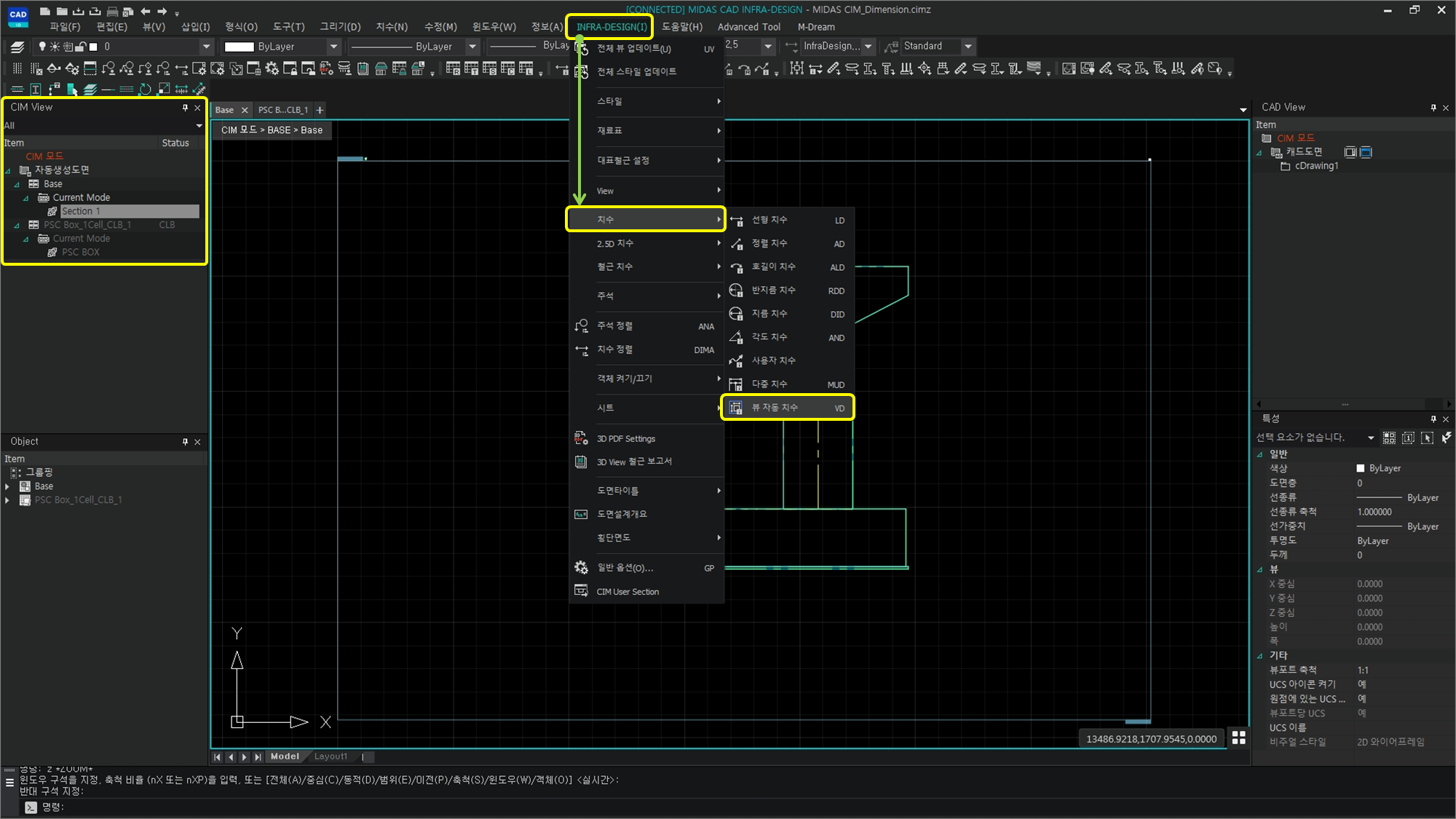

Ribbon Menu > [INFRA-DESIGN] Tab> 치수 > 뷰 자동 치수 [VD]
설명
CIM 에서 단면 생성시 뷰 자동 치수 생성 방법
CIM 단면 설정 시 단면 뷰에 자동으로 치수를 생성합니다.
[실행]

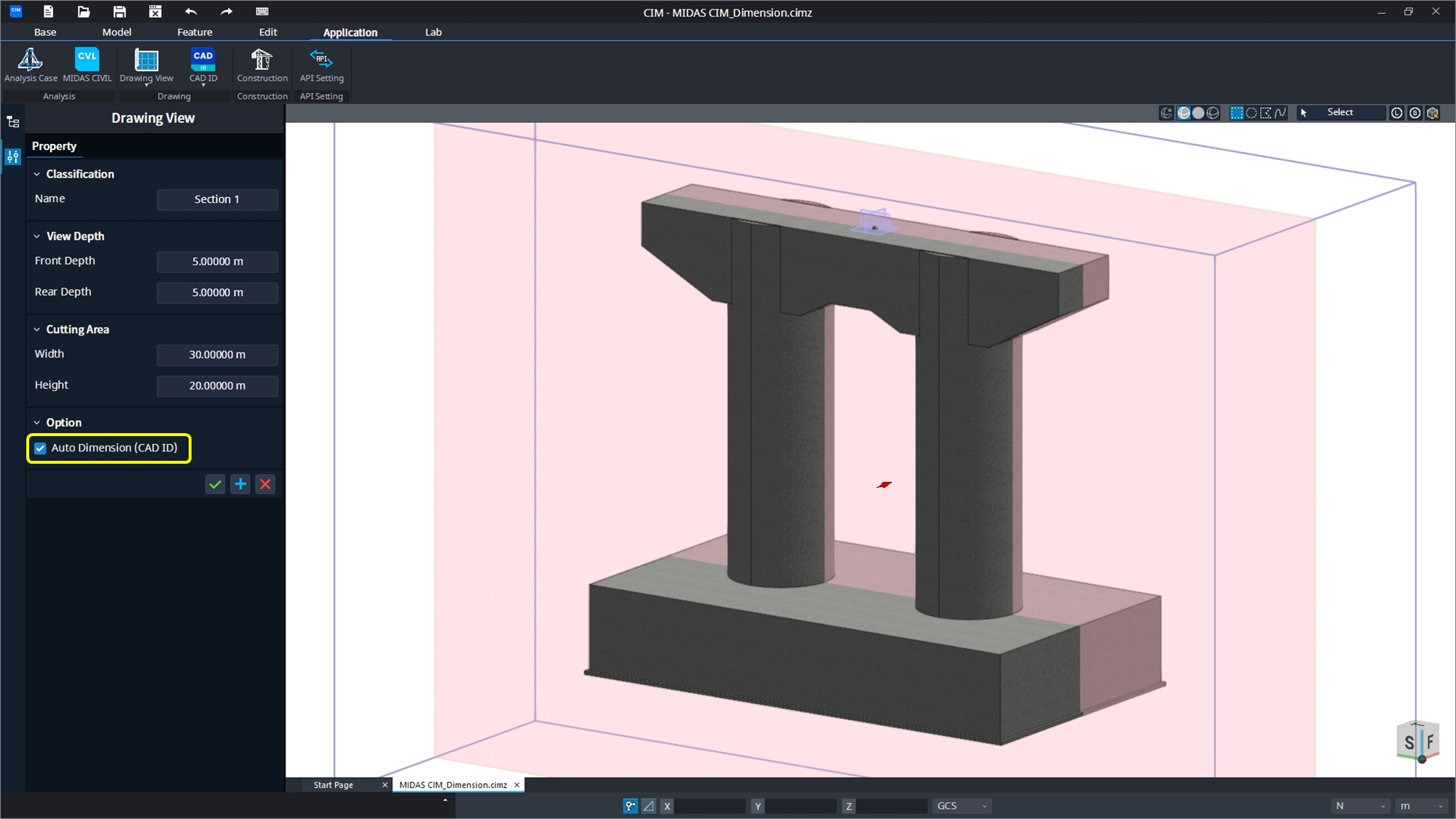

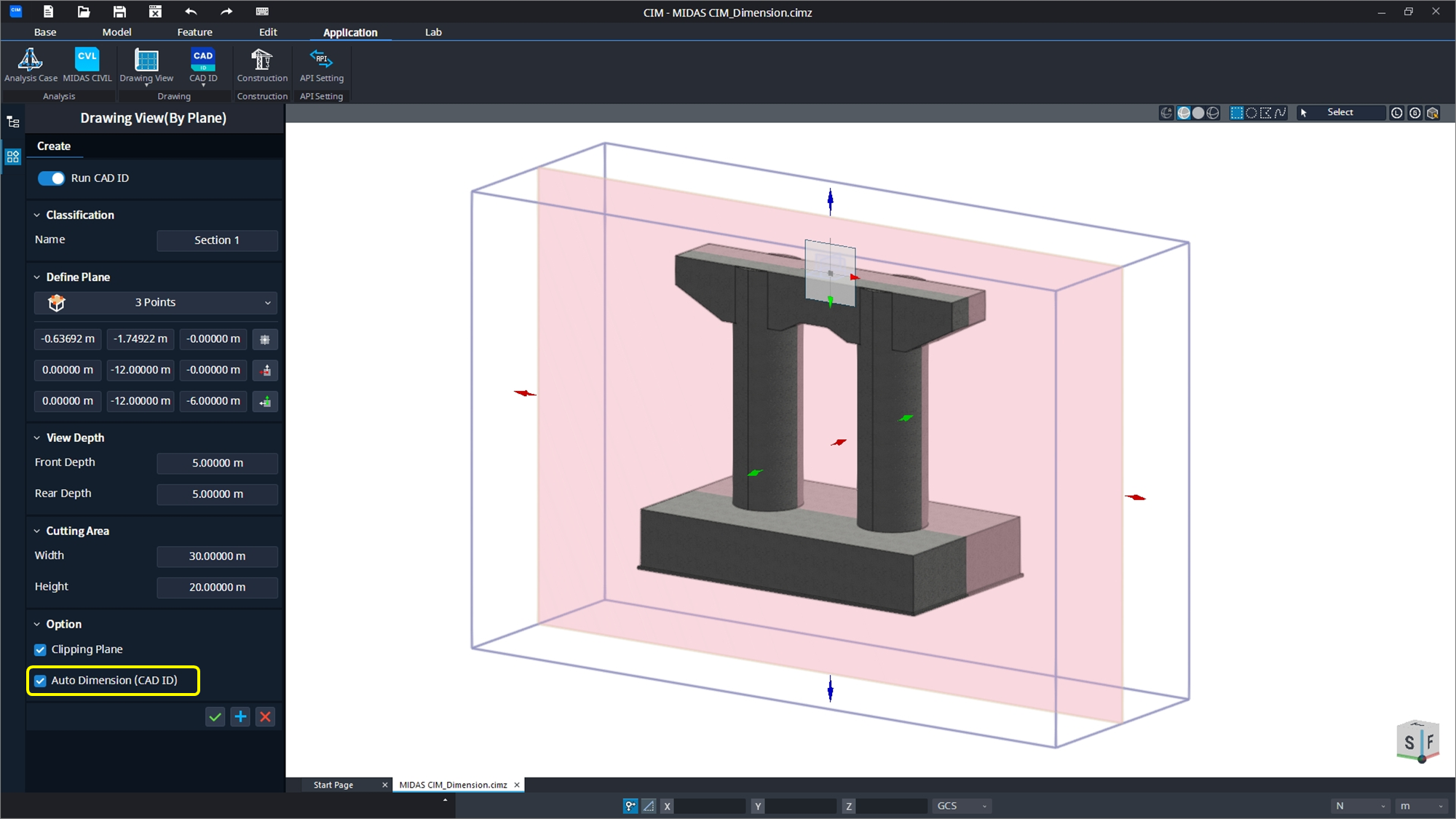

CIM 에서 By Plane을 이용하여 2D 단면 연동 시, Auto Dimension (CAD ID) 옵션 적용으로 2D 단면에 바로 치수를 생성하여 확인할 수 있습니다.

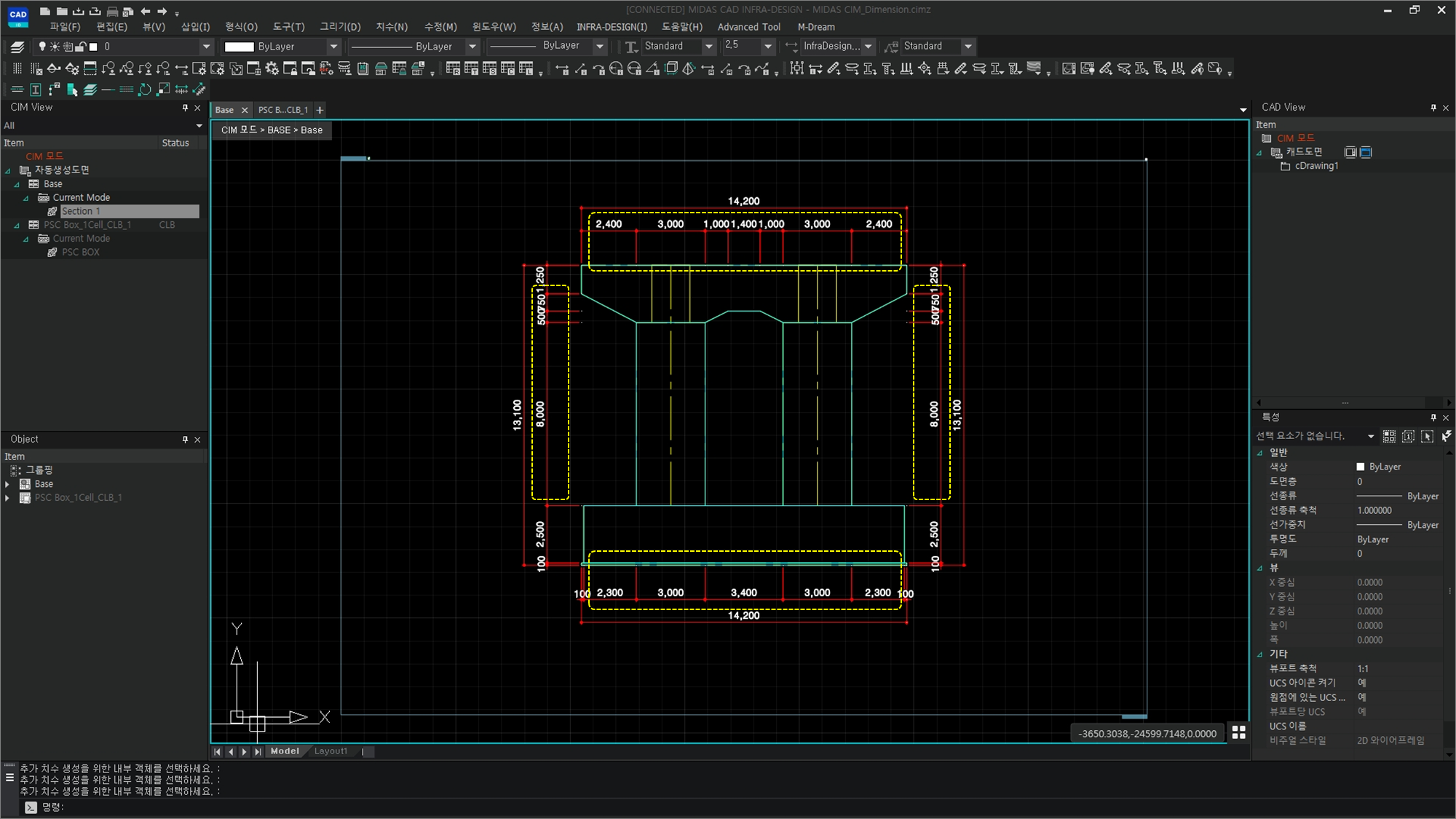

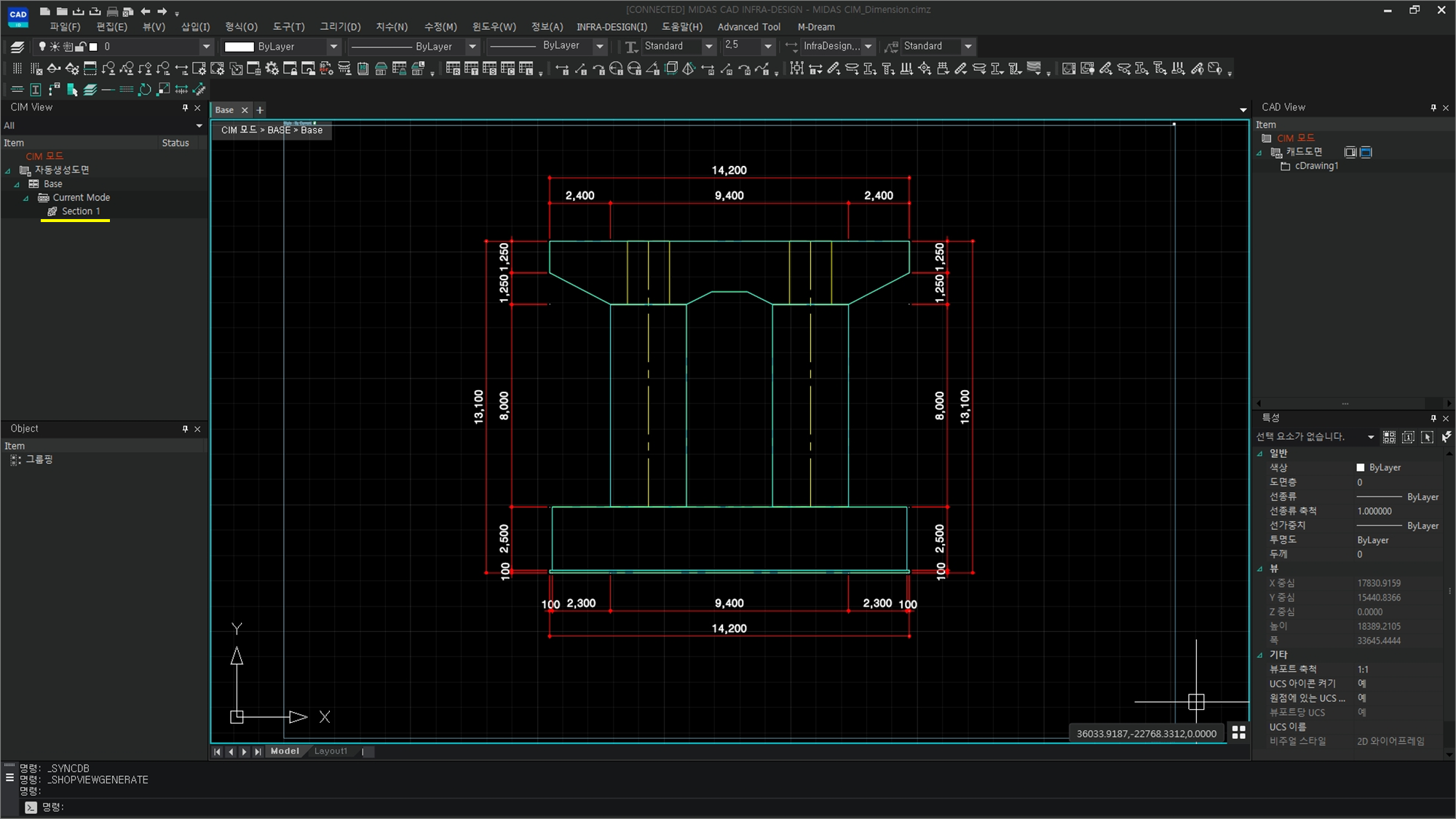

치수 표기 결과
[Command]
뷰 자동 치수 생성 완료
뷰 자동 치수는 By Plane을 이용한 2D 단면 생성시 Member (Concrete, Steel) 객체에만 적용이 가능합니다.
[Modify]
Auto Dimension (CAD ID) 옵션 적용에 대한

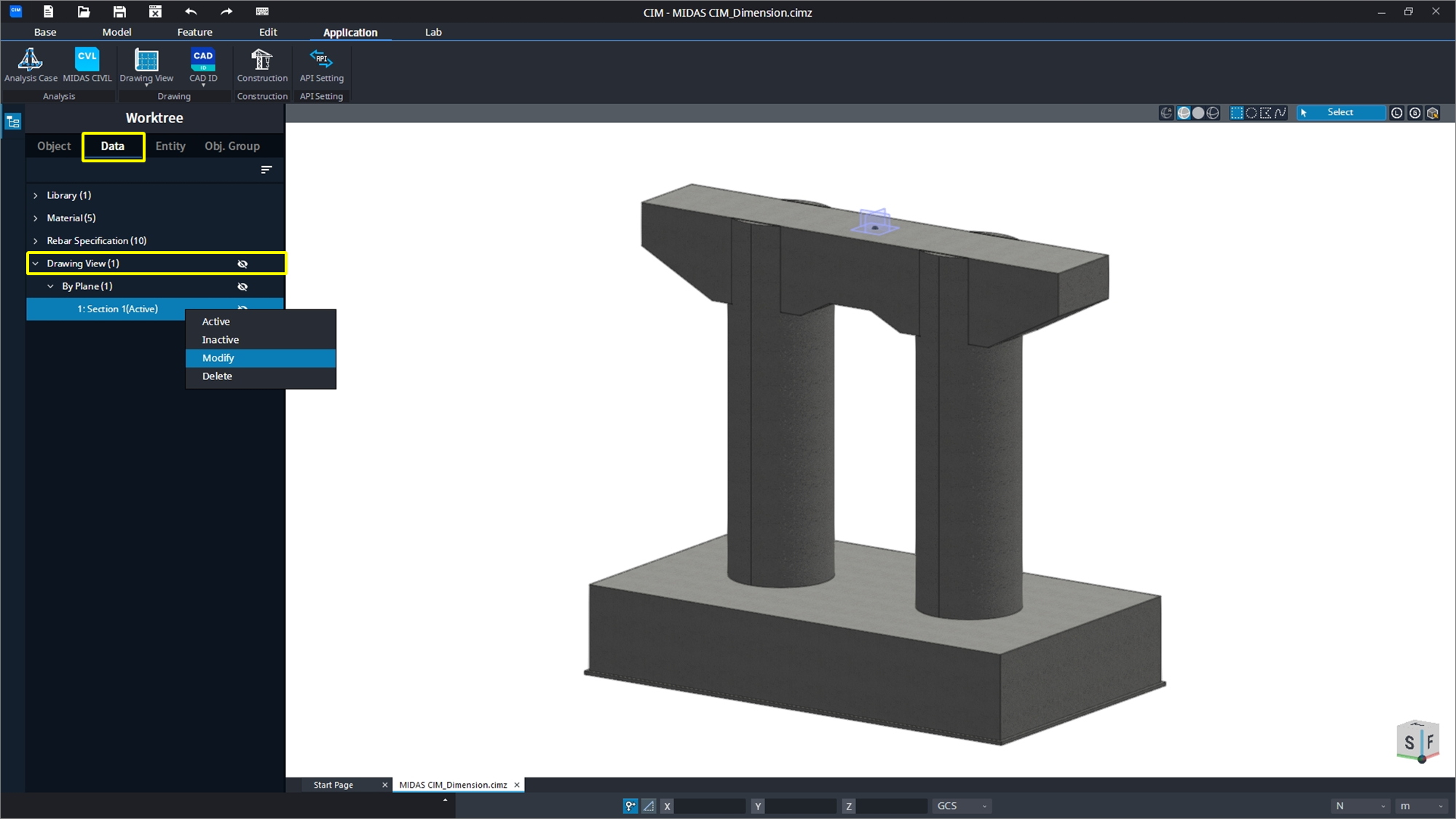

Modify 환경은 Worktree > Data Tab > Drawing View > By Plane 목록에서 확인할 수 있습니다.
CAD ID 에서 뷰 자동 치수 생성 방법 (View Auto Dimension, VD)
단면 뷰에 자동으로 치수를 생성합니다.
[실행]
트리메뉴의 뷰 자동 치수를 실행하거나 Command 창에서 ViewAutoDimension (VD)를 실행합니다.
해당 치수의 생성은 CIM과 연동된 단면에 대해서만 지원이 가능합니다. (CIM View Mode Only)
[Command]

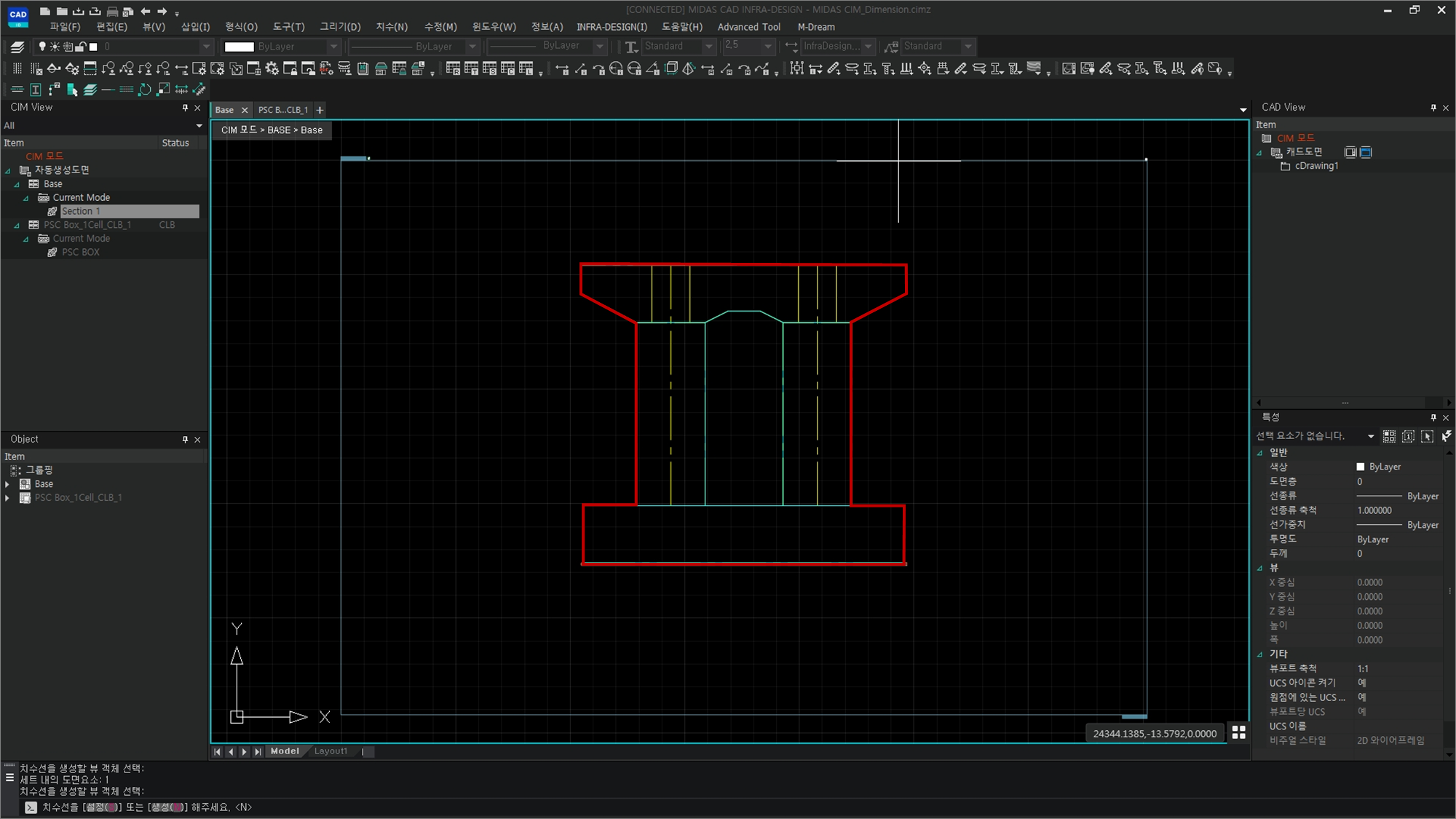

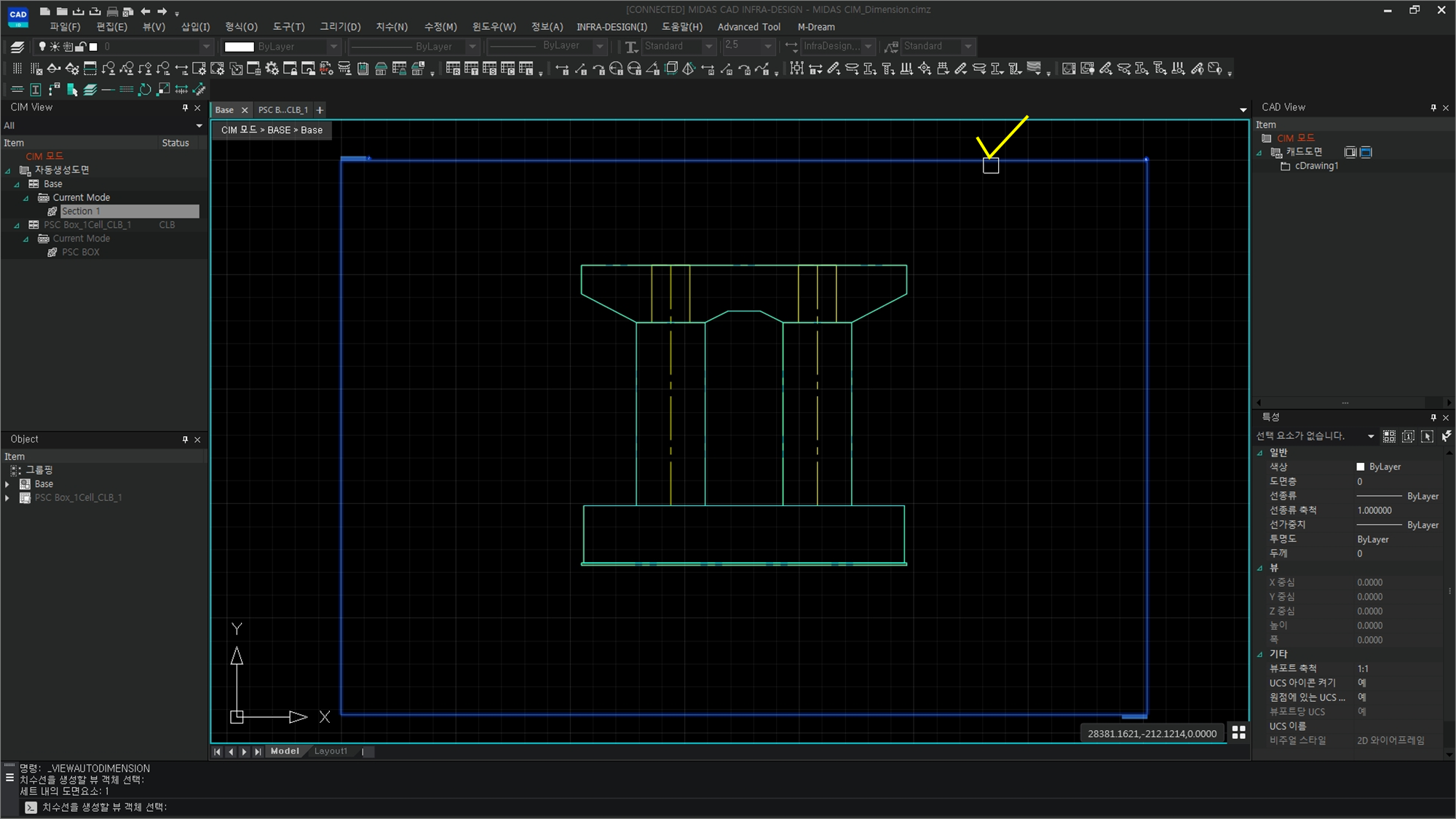

치수선을 생성할 뷰 객체 선택 :
치수를 생성할 단면 뷰를 선택합니다.
[Command]
치수를 [ 설정(S) ] 또는 [ 생성(N) ] 해 주세요 <N> 추가 설정 단계가 필요없을 경우에는 Enter 또는 Space Bar를 클릭하여 치수를 생성합니다.

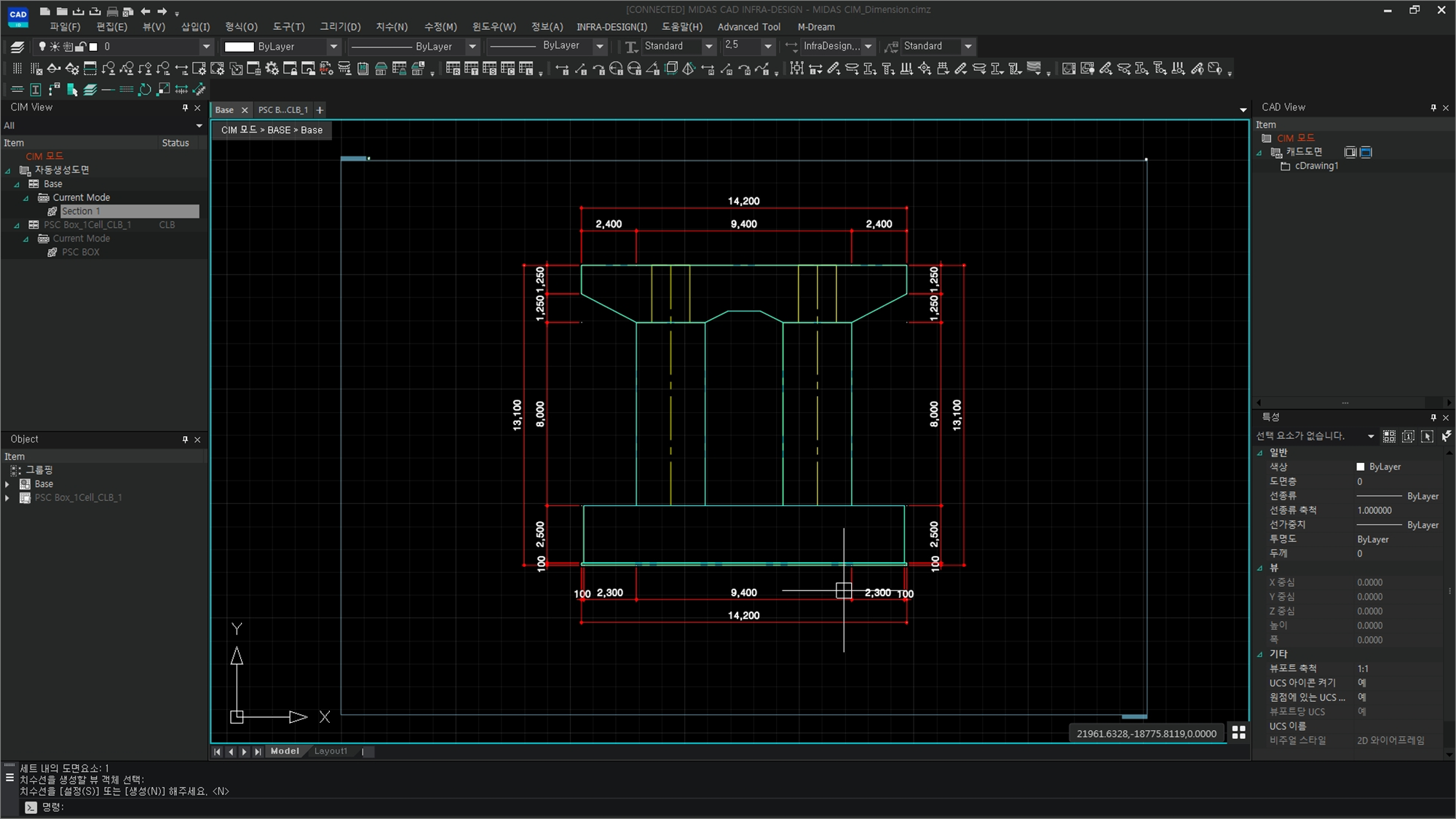

[Command]
뷰 자동 치수 생성 완료
#1 옵션 설정
[Command]
치수를 [ 설정(S) ] 또는 [ 생성(N) ] 해 주세요 : S
설정 옵션을 이용하여 치수선을 설정합니다.

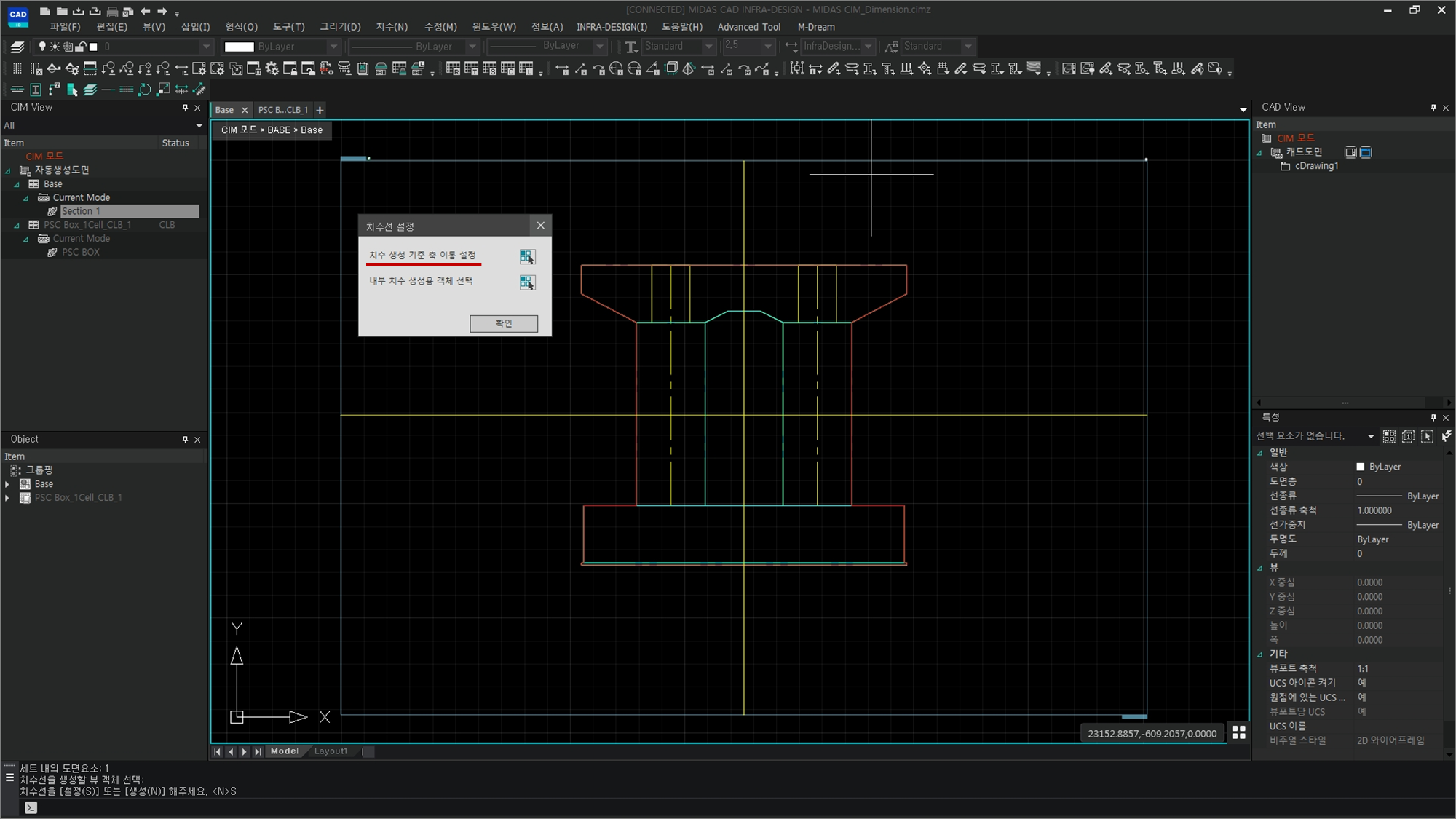

치수 생성 기준 축 이동 설정
설정 실행시 단면 뷰에 십자선이 나타나게 됩니다.

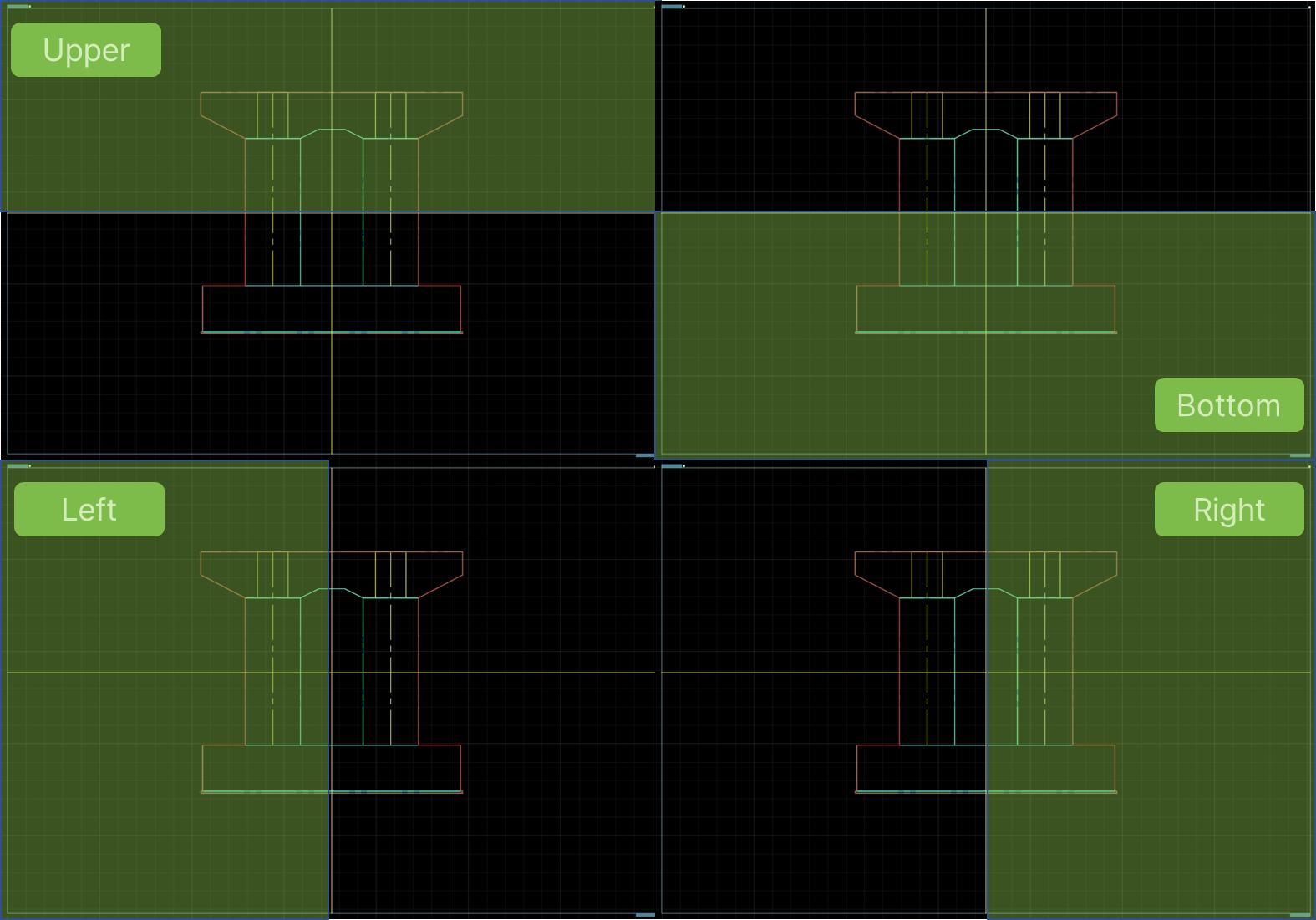

십자선의 중심을 기준으로 상, 하, 좌, 우 4 방향에 대하여 치수로 나타낼 범위가 지정되며, 옵션 설정에 따라 십자선의 중심이동이 가능합니다.
#2 옵션 설정
[Command]
치수를 [ 설정(S) ] 또는 [ 생성(N) ] 해 주세요 : S 설정 옵션을 이용하여 치수선을 설정합니다.

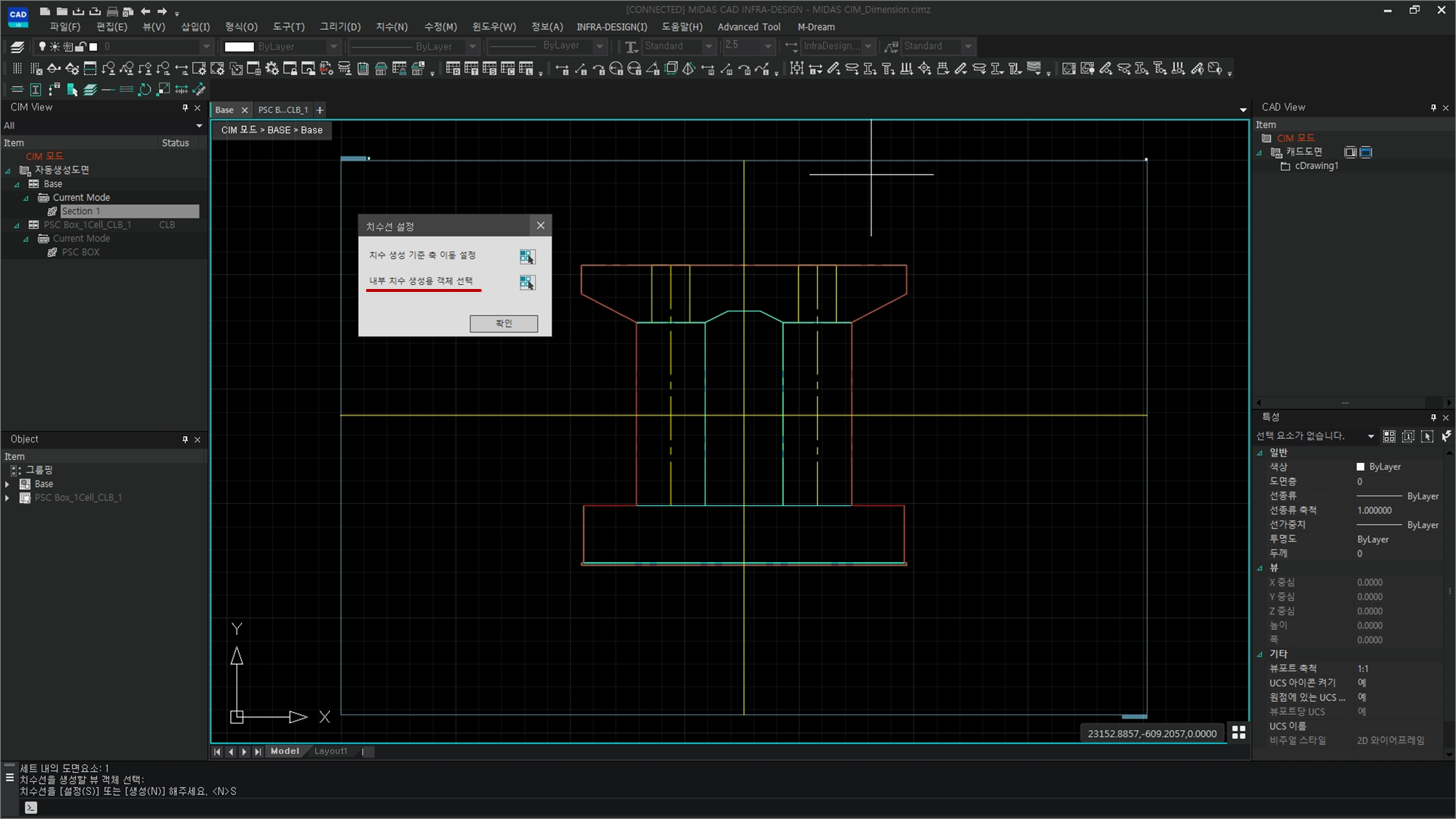

내부 치수 생성용 객체 선택
구조물 내부에 중공 단면과 같이 폐합 영역외의 치수 표기가 필요한 부분을 위해 객체를 선택하여 치수 표기를 합니다.
치수 표기 결과
