개요
CIM View Mode에서만 사용 가능한 치수 기능입니다.
이 치수를 이용하여 단면에 설정해 두면 단면의 업데이트 사항이 발생하여도 단면 변경에 따라 치수도 업데이트 됩니다. 또한 이 치수기능은 스마트 매치(Smart Match)를 통해 다른 객체로도 복사가 가능합니다.
실행
[CIM View Mode]

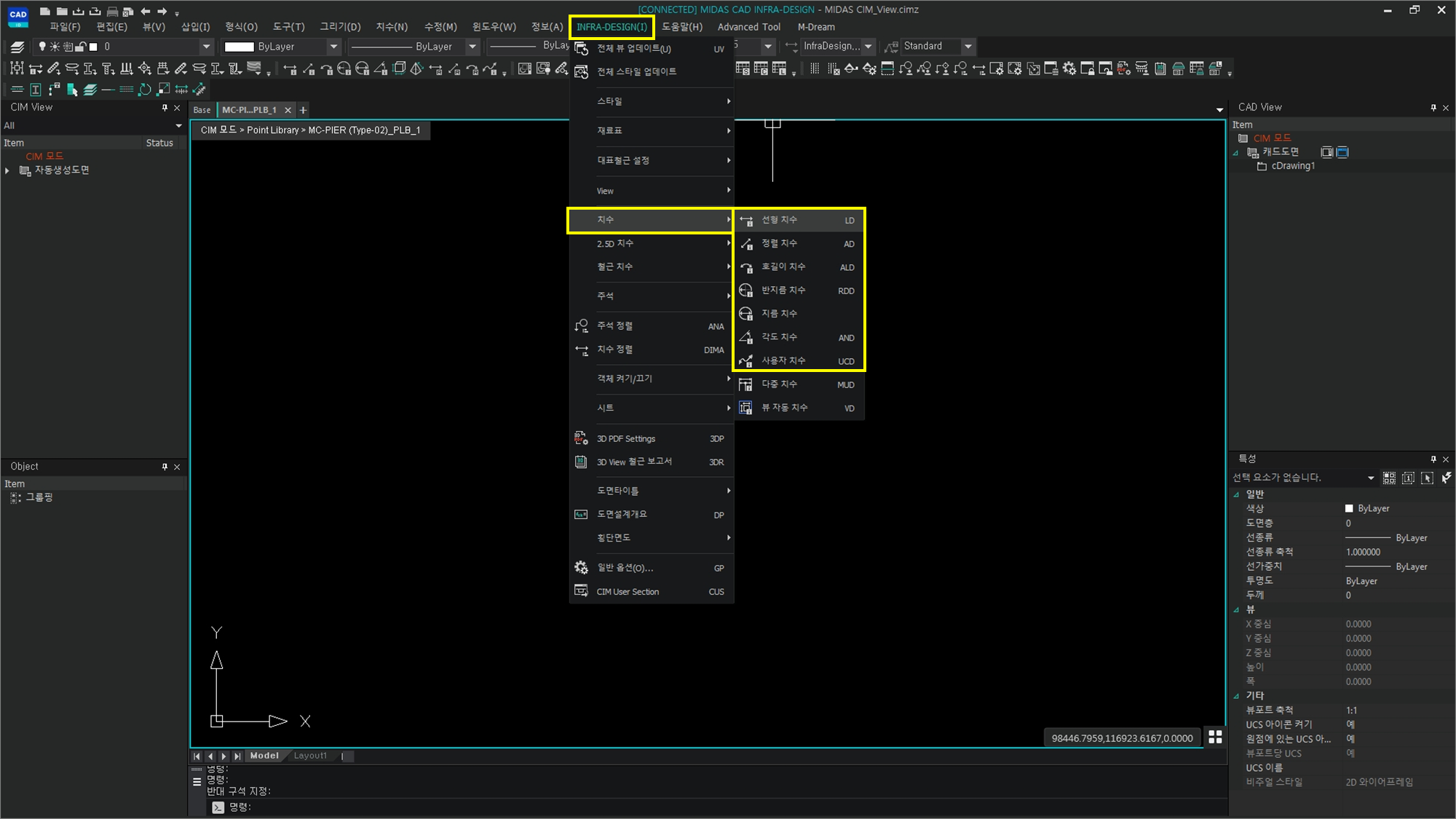

Ribbon Menu > [INFRA-DESIGN] Tab > 치수 >
선형치수 [ LD] / 정렬치수 [ AD] / 호길이 치수 [ ALD] / 반지름 치수 [ RDD] / 지름 치수 [ DID] / 각도 치수 [ AND] /
사용자 치수 [ UCD]
설명
치수 사용 방법
각 치수 명령어를 통해 실행하거나 INFRA-DESIGN 메뉴 탭의 치수의 세부 치수 기능을 실행 할 수 있습니다.
선형 치수 Linear Dimension [단축명령 : LD]
: CAD 작업공간 X, Y 평면 기준의 직교 방향으로 생성되는 선형 치수 생성 기능입니다.
[Command]
첫번째 치수 보조점 지정 :
치수 생성을 위한 첫번째 점을 선택합니다.
두번째 치수 보조점 지정 : 치수 생성을 위한 두번째 점을 선택합니다.
치수선의 위치 지정 : 치수 생성을 위한 위치를 마우스로 지정하거나 Command 대화창에서 길이 값을 입력합니다.
연속 치수 생성시에는 치수가 생성될 다음 점을 선택합니다.
정렬 치수 Aligned Dimension [단축명령 : AD]
: 임의의 두 점을 연결하여 생성되는 정렬 치수 생성 기능입니다.
[Command]
첫번째 치수 보조점 지정 : 치수 생성을 위한 첫번째 점을 선택합니다.
두번째 치수 보조점 지정 : 치수 생성을 위한 두번째 점을 선택합니다.
치수선의 위치 지정 : 치수 생성을 위한 위치를 마우스로 지정하거나 Command 대화창에서 길이 값을 입력합니다.
연속 치수 생성시에는 치수가 생성될 다음 점을 선택합니다.

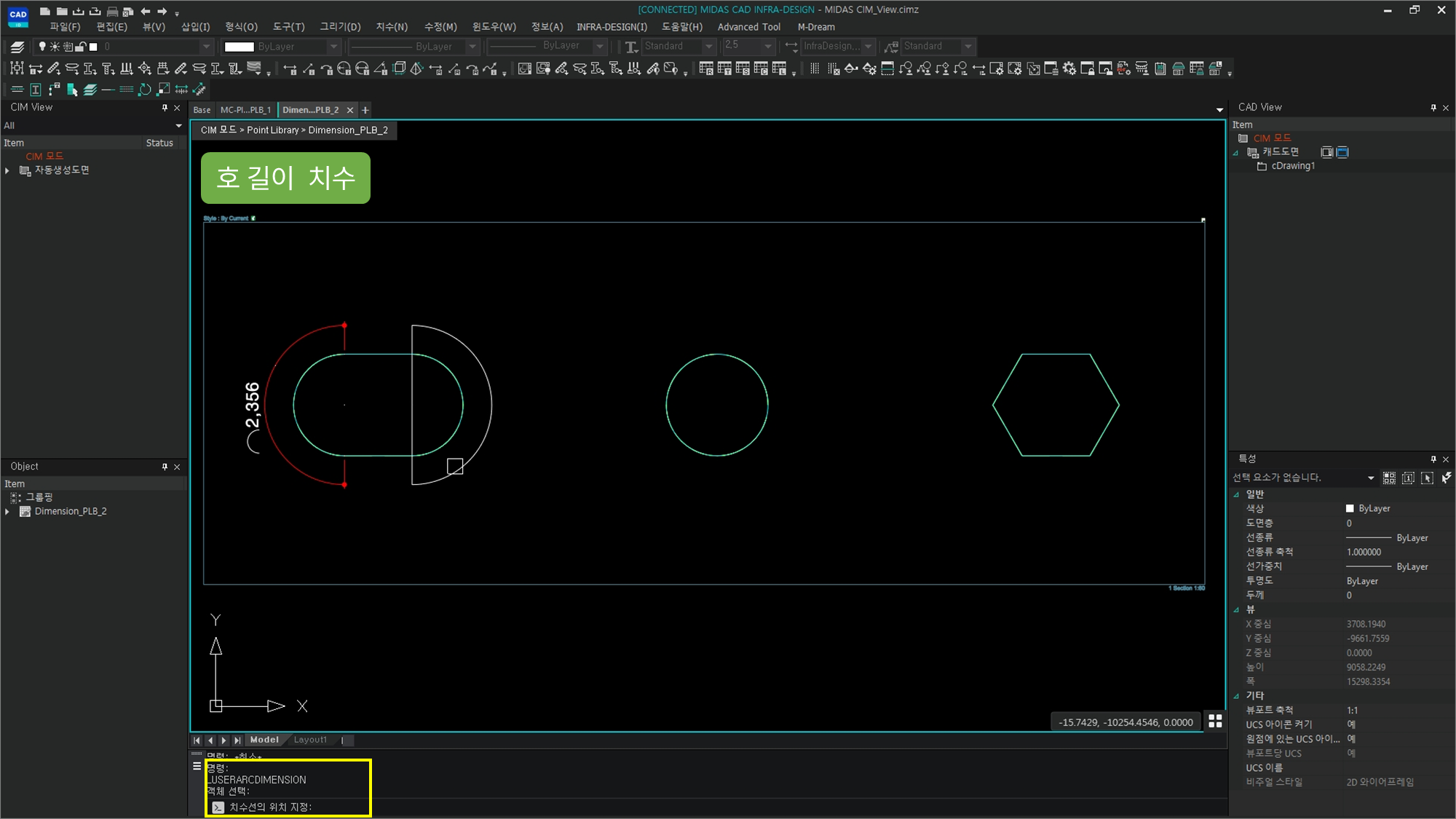

호 길이 치수 Arc Length Dimension [단축명령 : ALD]
: 호 길이를 표시할 호 길이 치수 생성 기능입니다.
[Command]
객체 선택 : 호 길이를 나타낼 Member 를 선택합니다.
치수선의 위치 지정 : 치수를 나타낼 방향으로 마우스를 지정합니다.

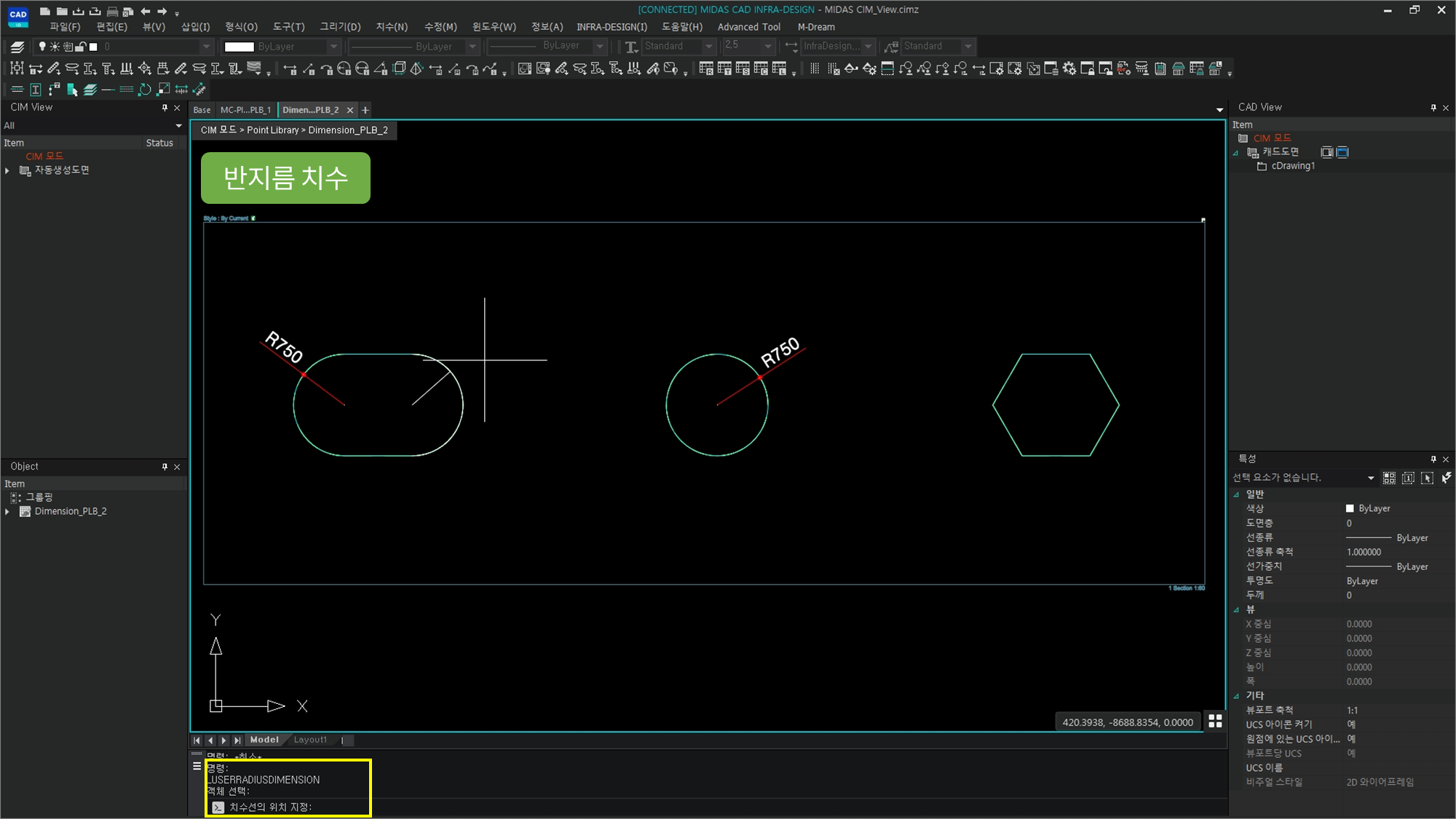

반지름 치수 Radius [단축명령 : RDD]
: 반지름을 표기할 반지름 치수 생성 기능입니다.
[Command]
객체 선택 : 반지름을 나타낼 Member 를 선택합니다.
치수선의 위치 지정 : 치수를 나타낼 방향으로 마우스를 지정합니다.
지름 치수 Diameter [단축명령 : DID]
: 지름을 표기할 지름 치수 생성 기능입니다.
[Command]
객체 선택 : 지름을 나타낼 Member 를 선택합니다.
치수선의 위치 지정 : 치수를 나타낼 방향으로 마우스를 지정합니다.

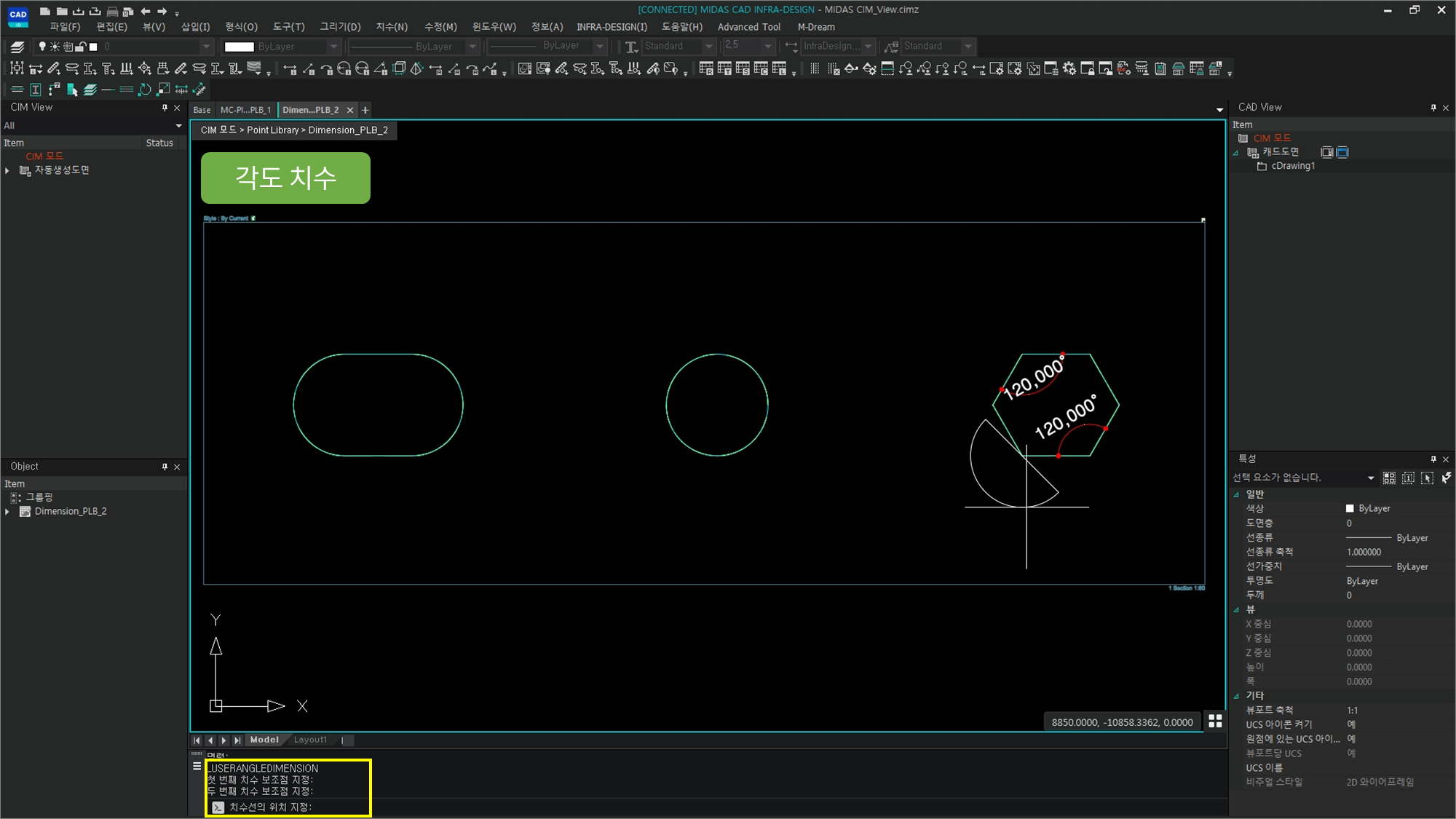

각도 치수 Angle [단축명령 : AND]
: 각도를 표기할 각도 치수 생성 기능입니다.
[Command]
첫번째 치수 보조점 지정 : 치수 생성을 위한 첫번째 점을 선택합니다. (Member Edge 선택)
두번째 치수 보조점 지정 : 치수 생성을 위한 두번째 점을 선택합니다. (Member Edge 선택)
치수선의 위치 지정 : 치수를 나타낼 방향으로 마우스를 지정합니다.

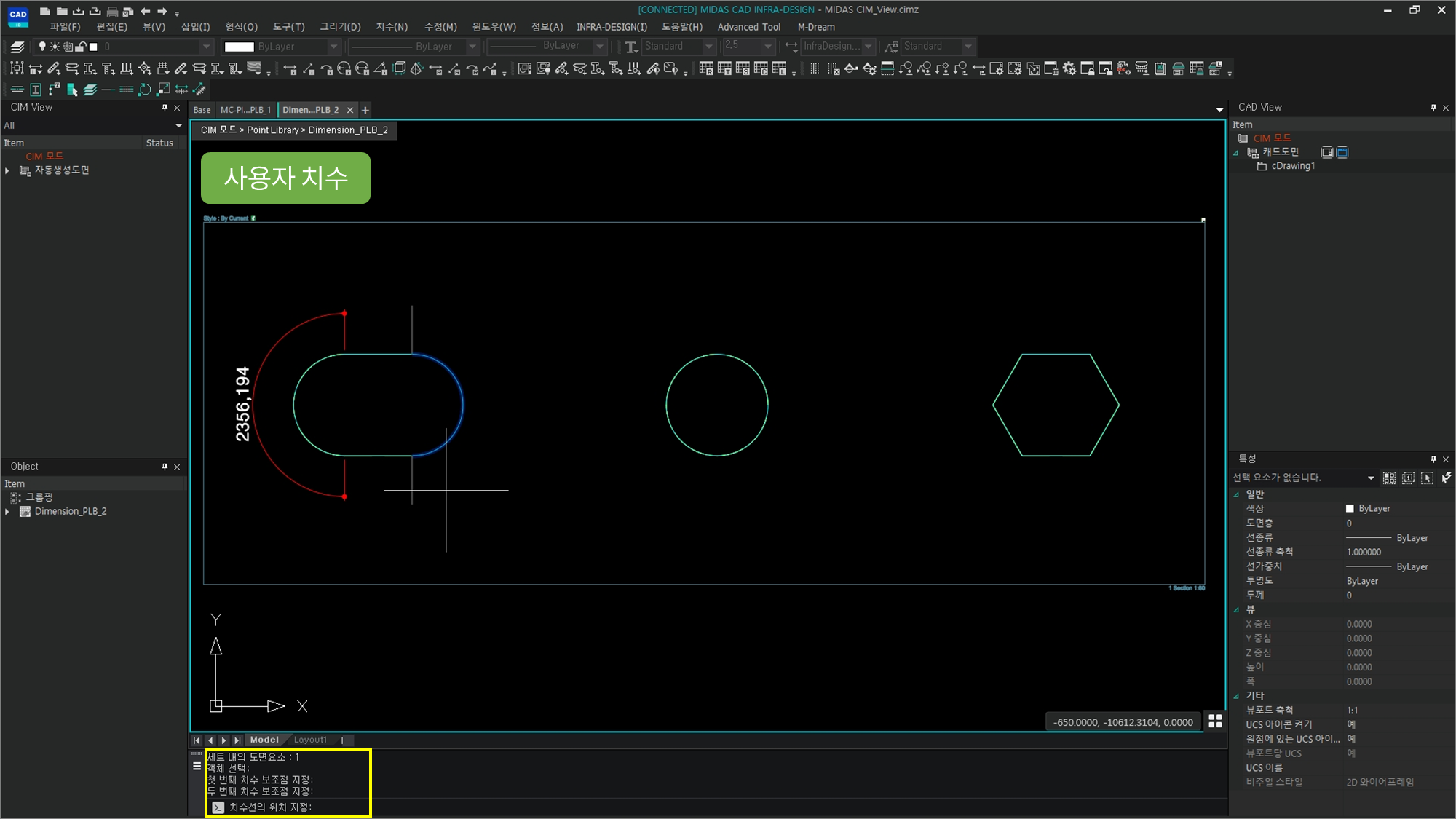

사용자 치수 User Custom [단축명령 : UCD]
: 호의 길이 등을 바로 표기할 수 있는 사용자 치수 생성 기능입니다.
호 길이 치수와 유사하지만, 호의 기호가 없이 길이 치수로 나타냅니다.
[Command]
객체 선택 : 치수 생성을 위한 객체를 선택합니다. (Member Edge 선택)
첫번째 치수 보조점 지정 : 치수 생성을 위한 첫번째 점을 선택합니다.
두번째 치수 보조점 지정 : 치수 생성을 위한 두번째 점을 선택합니다.
치수선의 위치 지정 : 치수를 나타낼 방향으로 마우스를 지정합니다.
