개요
CIM View Mode에서만 사용 가능한 철근 치수 기능으로, CIM에서 정의한 철근 모델의 정보를 기반으로 간격을 자동으로 표현합니다.
실행
[CIM View Mode]

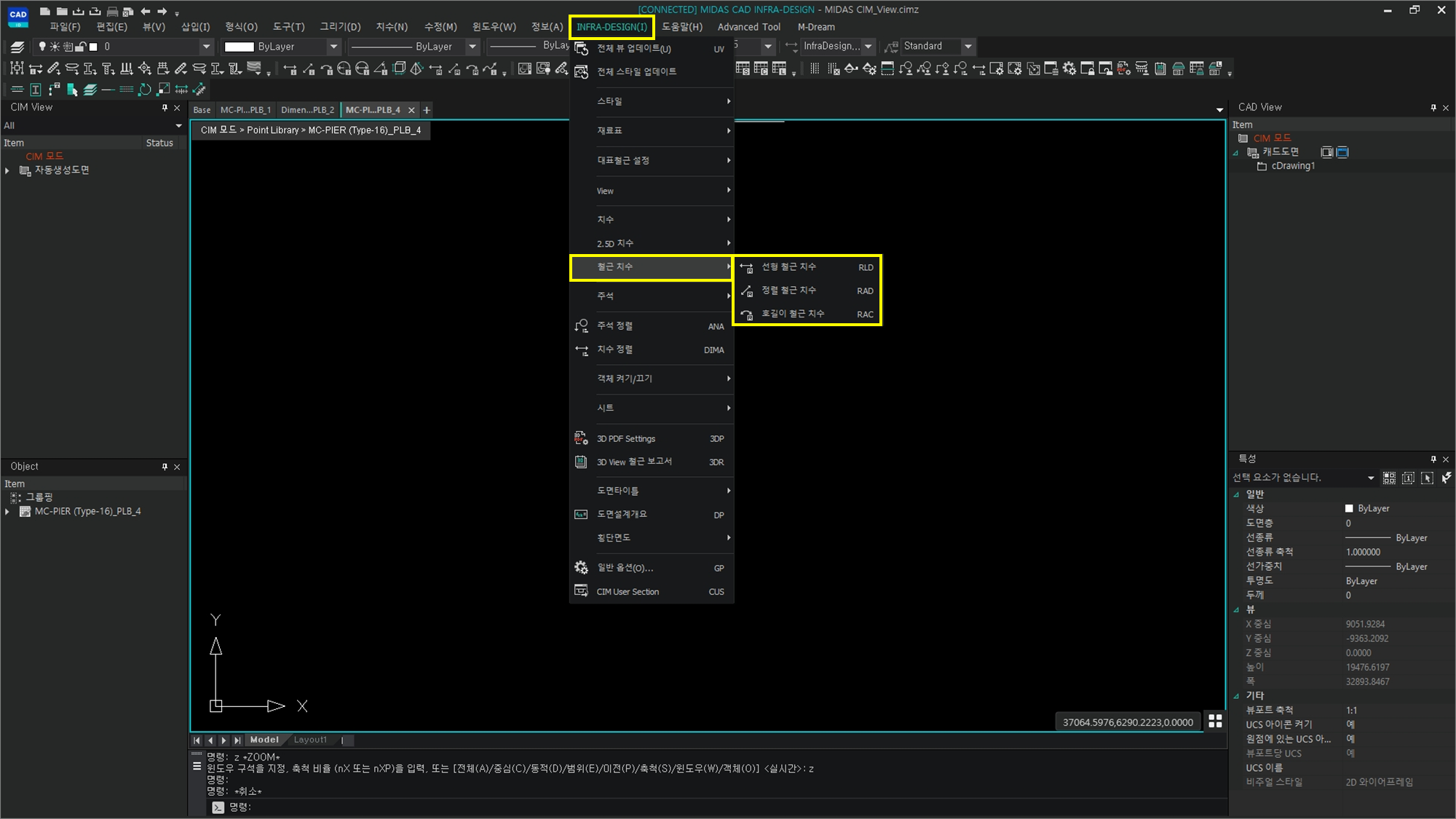

Ribbon Menu > [INFRA-DESIGN] Tab > 철근치수 > 선형 철근 치수 [RLD] / 정렬 철근 치수 [RAD] / 호길이 철근 치수 [RAC]
설명
철근 치수 사용 방법
각 철근 치수 명령어를 통해 실행하거나 INFRA-DESIGN 메뉴 탭의 치수의 세부 치수 기능을 실행 할 수 있습니다.
선형 철근 치수 Linear Rebar Dimension [단축명령 : RLD]
: 치수의 문자가 가로 또는 세로로 정렬되는 철근 치수 작성에 사용합니다.
[Command]
객체 선택 :
치수를 생성할 철근 객체를 선택합니다.
첫번째 치수 보조점 지정 : 치수 생성을 위한 첫번째 점을 선택합니다.
치수의 시점이 구조물일 경우에 첫번째 점으로부터 떨어진 가장 가까운 철근까지의 거리(피복)값을 표시합니다.
두번째 치수 보조점 지정 : 치수 생성을 위한 두번째 점을 선택합니다.
치수선의 위치 지정 : 치수 생성을 위한 위치를 마우스로 지정하거나 Command 대화창에서 길이 값을 입력합니다.
정렬 철근 치수 Aligned Rebar Dimension [단축명령 : RAD]
: 치수의 문자가 객체의 방향으로 기울어지는 철근 치수 작성에 사용합니다.
[Command]
객체 선택 : 치수를 생성할 철근 객체를 선택합니다.
첫번째 치수 보조점 지정 : 치수 생성을 위한 첫번째 점을 선택합니다.
치수의 시점이 구조물일 경우에 첫번째 점으로부터 떨어진 가장 가까운 철근까지의 거리(피복)값을 표시합니다.
두번째 치수 보조점 지정 : 치수 생성을 위한 두번째 점을 선택합니다.
치수선의 위치 지정 : 치수 생성을 위한 위치를 마우스로 지정하거나 Command 대화창에서 길이 값을 입력합니다.
호 길이 치수 Arc Length Rebar Dimension [단축명령 : RAC]
: 원형으로 배열된 철근의 치수 작성에 사용합니다.
[Command]
객체 선택 : 호에 배치된 철근 객체를 선택합니다.
객체 선택 : 치수 생성을 위한 콘크리트 객체를 선택합니다.
치수선의 위치 지정 : 치수를 나타낼 방향으로 마우스를 지정합니다.
