개요
CIM View Mode에서만 사용 가능한 주석 생성 기능입니다.
CIM에서 정의한 철근 모델 정보를 기반으로 생성된 단면에서 선철근 형태의 그룹으로 배열된 철근에 대해 수동으로 주석을
표현합니다.
실행
[CIM View Mode]

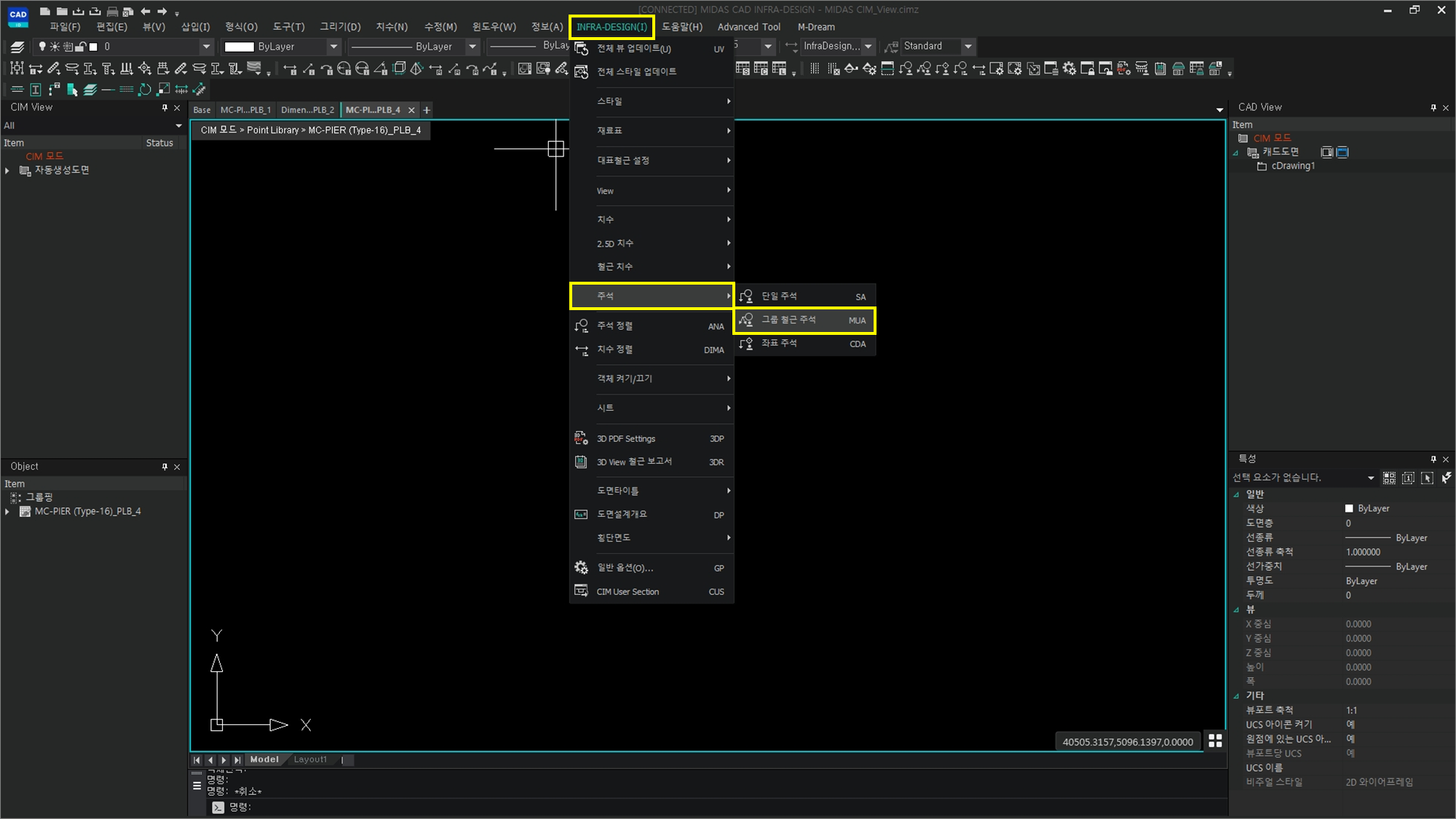

Ribbon Menu > [INFRA-DESIGN] Tab > 주석 > 그룹 철근 주석 [MUA]
설명
그룹 철근 주석 사용 방법
그룹 철근 주석 [MUA] 명령어를 통해 실행하거나 INFRA-DESIGN 메뉴 탭의 주석의 그룹 철근 주석 기능을 실행 할 수 있습니다.
[Command]
객체 선택 :
그룹 철근 주석을 생성할 그룹화 된 선철근을 선택합니다.
다중 기호를 넣을 타입을 선택하시오. [Line(L)/Polyline(P)] <L> : Enter Line 및 Polyline Type을 선택합니다. 보통의 경우 Line Type을 적용합니다.
삽입점 지정 : 그룹화 된 철근을 대상으로 지시선이 생성될 위치를 지정합니다.
(기준선을 그릴때에는 모든 철근이 포함될 수 있도록 지정합니다.)
BASE 점을 선택해주세요 : 철근 주석이 생성될 위치를 지정해 주면, 주석이 생성됩니다.
[그룹 철근 주석 기능을 사용하지 않을 경우, Object 트리의 활용]

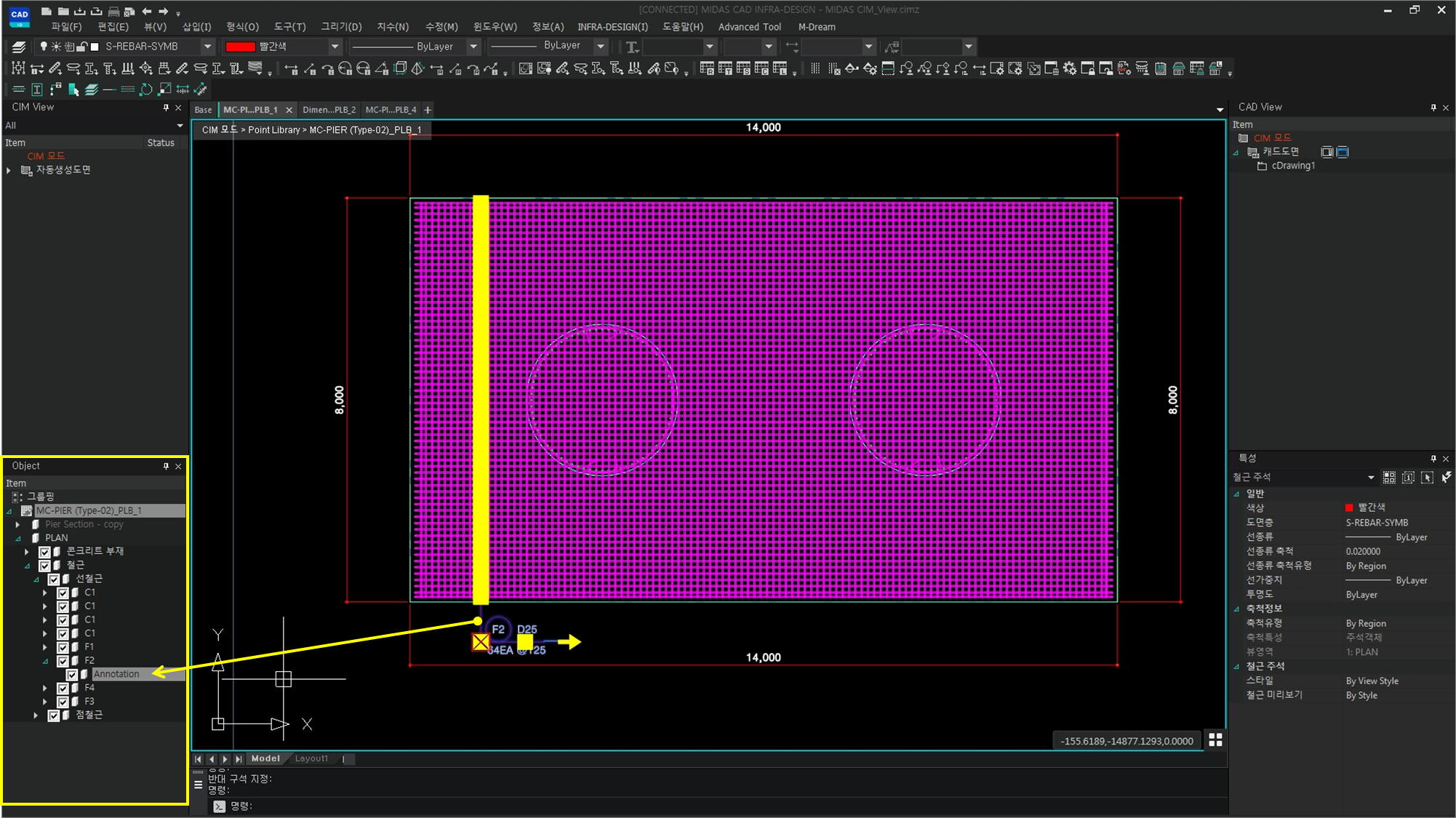

주석을 생성할 철근을 선택하면, 좌측 하단에 있는 Object 트리 목록에 있는 객체의 이름이 추적됩니다. 객체 이름 하위 트리를 확장할 경우 Annotaion 항목이 나타나게 되고, 이 체크 박스를 On/Off 하여 주석을 자동으로
나타낼 수 있습니다. 그룹 철근 주석으로 표현하는 주석은 수동으로 나타내는 주석으로서 Object 트리 목록에서 제어되지 않습니다.
