개요
CIM View Mode에서만 사용 가능한 주석 생성 기능으로, CIM에서 정의한 철근 / 텐던 / 강재 / 볼트 등의 모델 정보를 기반으로 수동으로 주석을 표현합니다.
실행
[CIM View Mode]

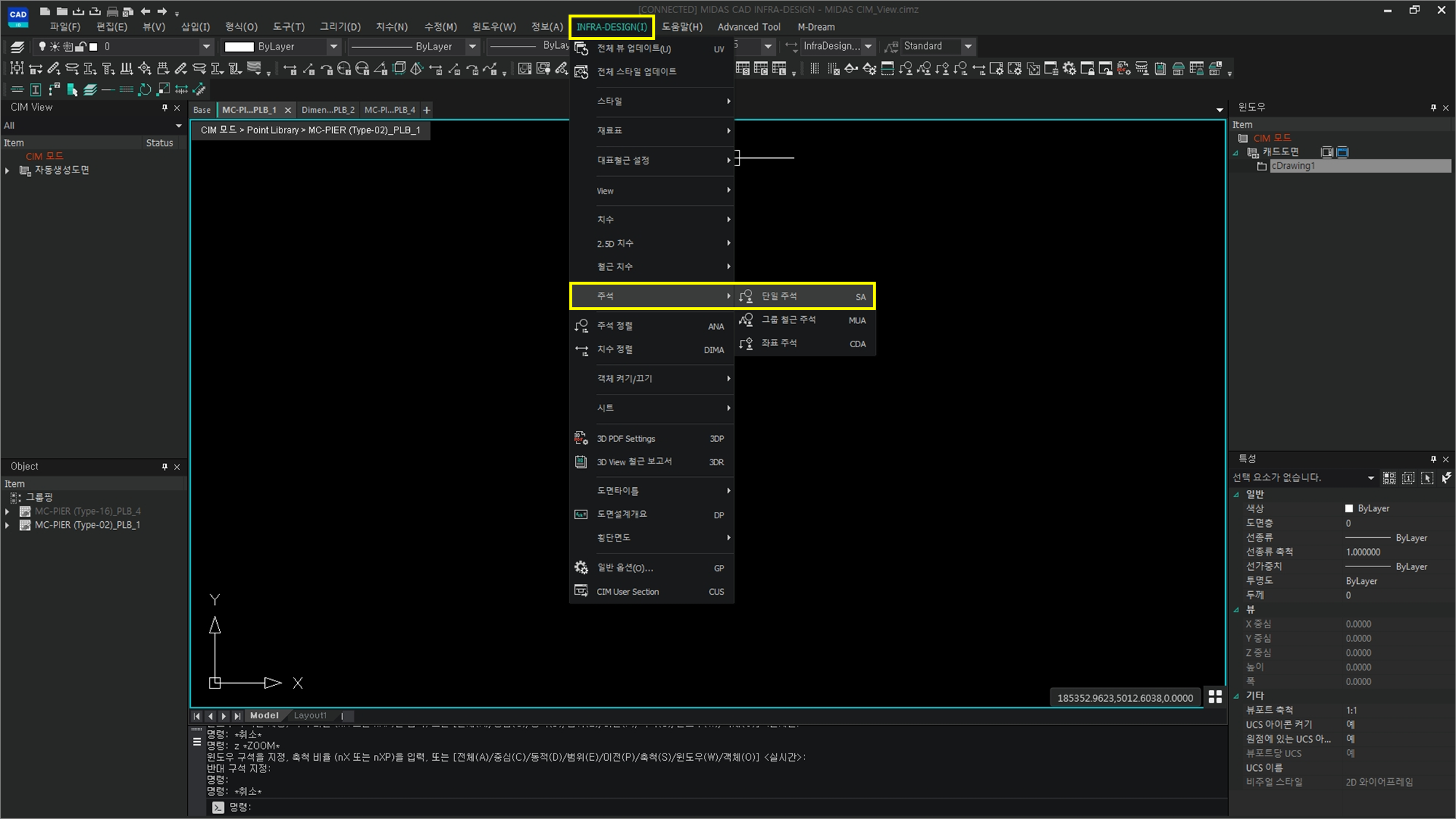

Ribbon Menu > [INFRA-DESIGN] Tab > 주석 > 단일주석 [SA]
설명
단일 주석 사용 방법
단일주석 [SA] 명령어를 통해 실행하거나 INFRA-DESIGN 메뉴 탭의 주석의 단일 주석 기능을 실행 할 수 있습니다.
[Command]
객체 선택 :
주석을 생성할 객체(철근, 텐던, 볼트 등)를 선택합니다.
삽입점 지정 : 철근을 대상으로 지시선이 생성될 위치를 지정합니다.
BASE 점을 선택해주세요 : 철근 주석이 생성될 위치를 지정해 주면, 주석이 생성됩니다.
[단일 주석 기능을 사용하지 않을 경우 Object 트리의 활용]

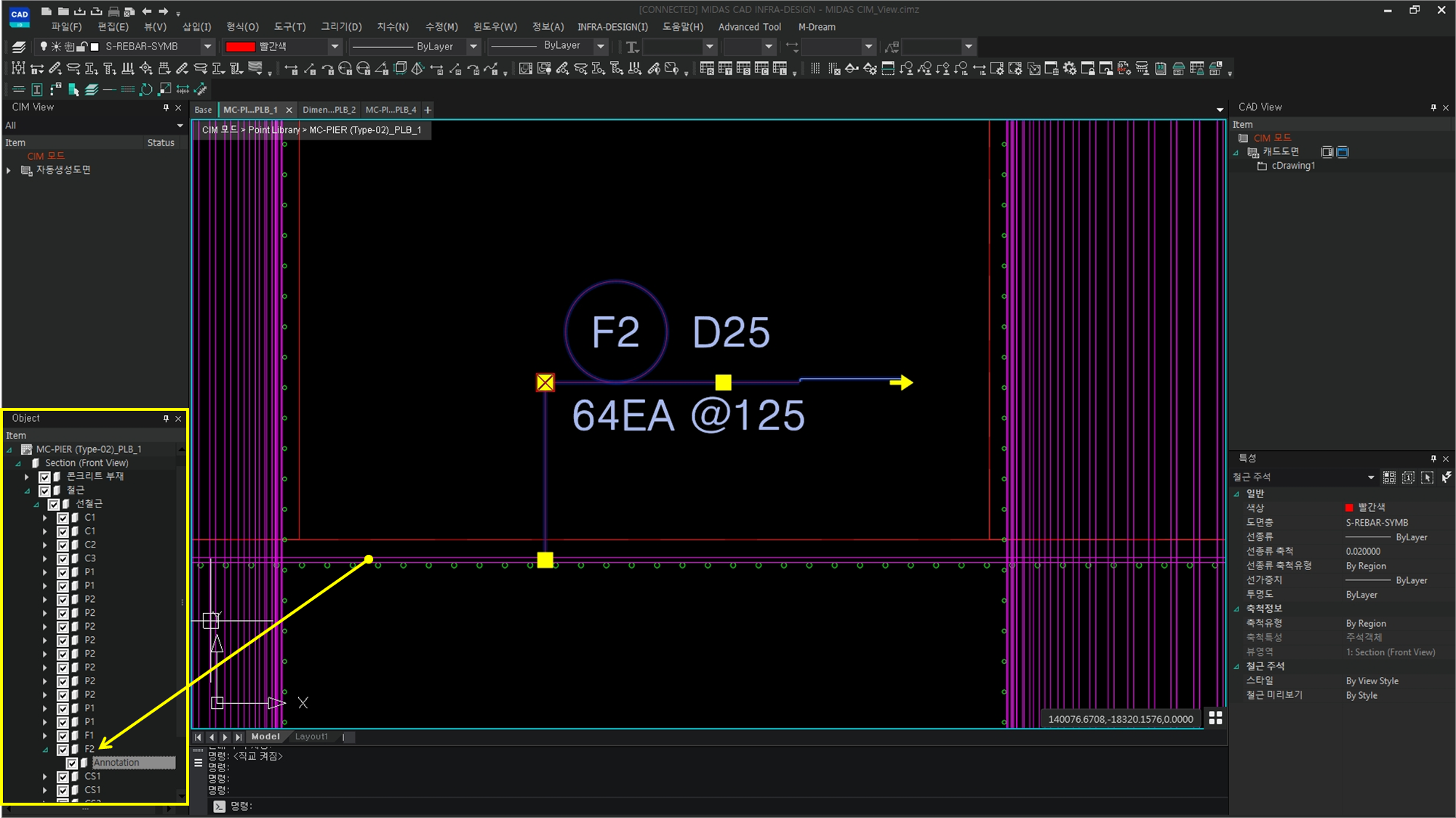

주석을 생성할 객체(철근, 텐던, 볼트 등)를 선택하면, 좌측 하단에 있는 Object 트리 목록에 있는객체의 이름이 추적됩니다.
객체 이름 하위 트리를 확장할 경우 Annotaion 항목이 나타나게 되고, 이 체크 박스를 On/Off 하여 자동으로 주석을 나타낼 수 있습니다.
단일 주석으로 표현하는 주석은 수동으로 나타내는 주석으로서 Object 트리 목록에서 제어되지 않습니다.
