개요
철근, 텐던, 강재, 볼트, 스터드의 주석을 켜기 또는 끄기를 하는 기능입니다.
실행
[CIM View Mode]

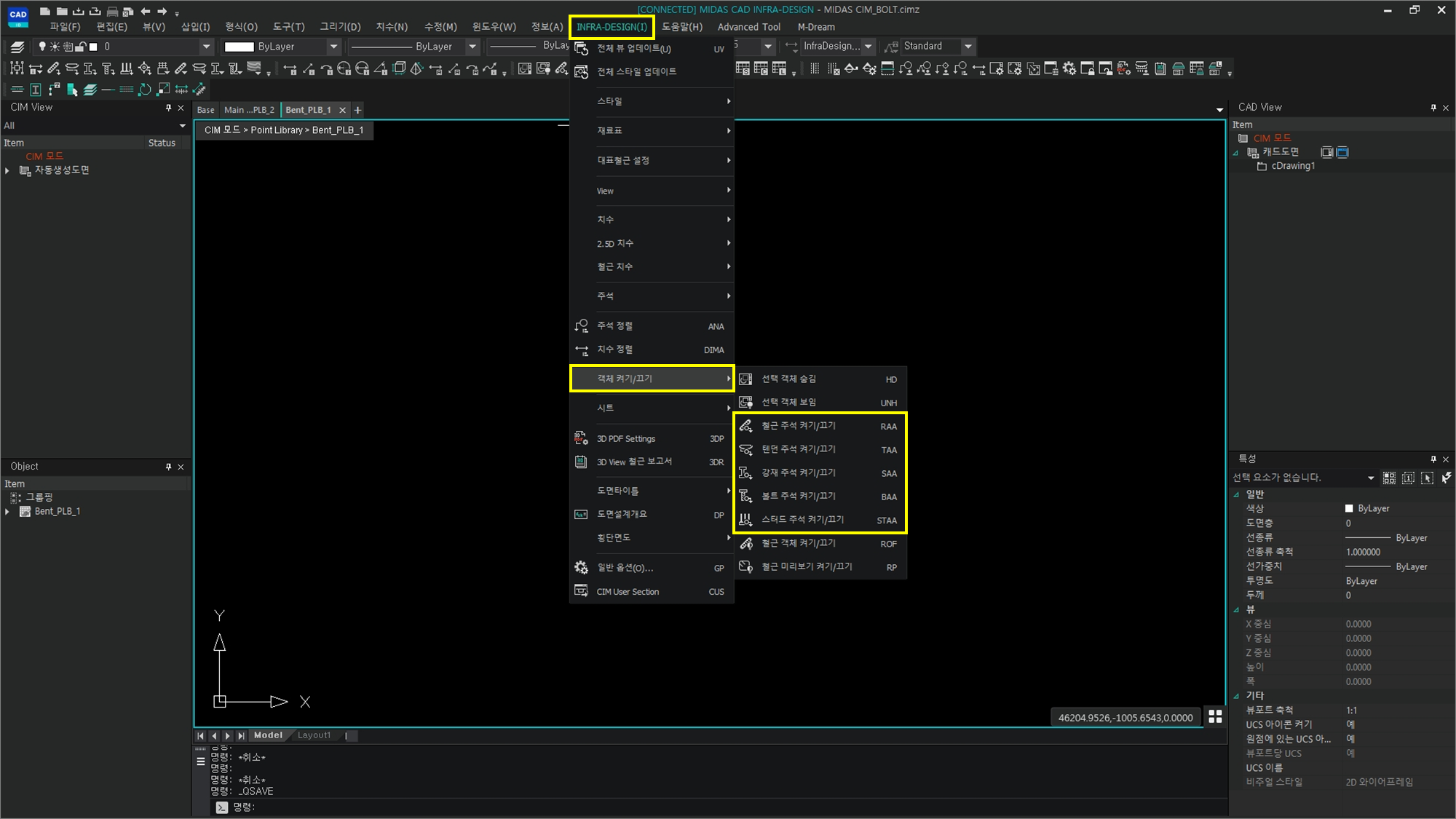

Ribbon Menu > [INFRA-DESIGN] Tab > 객체 켜기 및 끄기 >
철근 주석 [RAA] / 텐던 주석 [TAA] / 강재 주석 [SAA] / 볼트 주석 [BAA] / 스터드 주석 [STAA] 켜기/끄기
설명

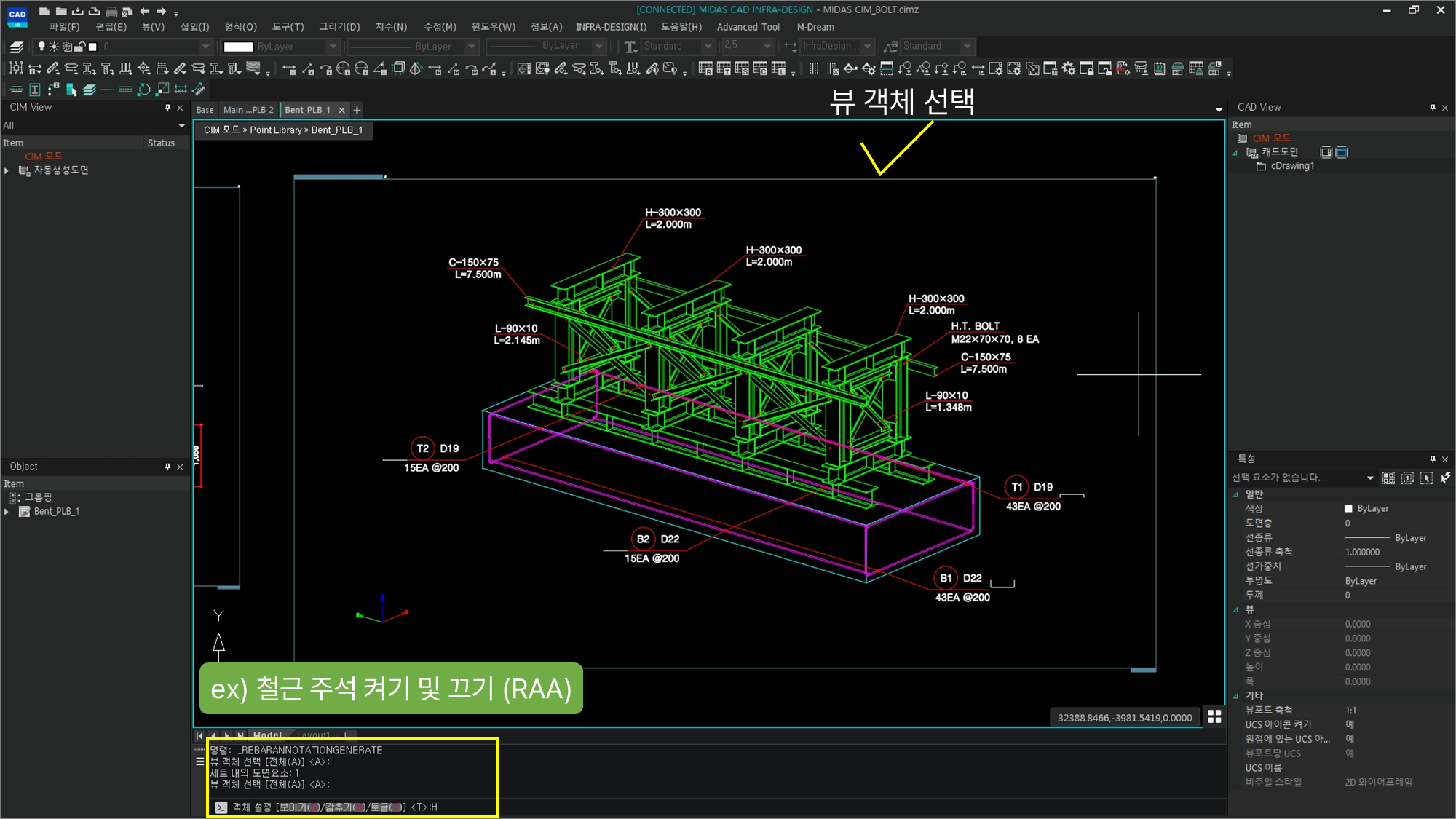

세부 객체 주석의 켜기 및 끄기 사용 방법
각 객체의 주석 켜기 및 끄기 명령어를 통해 실행하거나 INFRA-DESIGN 메뉴 탭의 객체 켜기 및 끄기의 세부 객체의 주석 켜기 및 끄기 기능을 실행 할 수 있습니다.
실행
[Command]
뷰 객체 선택 [전체(A)] <A> :
기능을 적용할 단면 View 를 직접 선택하거나, 전체 단면 View에 적용할 경우에는 A(All) 을 입력 합니다.
객체 설정 [보이기(S)/감추기(H)/토글(T) <T> :보이기(S) 를 선택하면 주석을 나타낼 수 있도록 켜기 처리를 합니다.
감추기(H)를 선택하면 주석을 숨길 수 있도록 끄기 처리를 합니다.
토글(T) 을 선택하면 현재 주석이 켜기 된 상태면 끄기를 하고 끄기 된 상태라면 켜기가 됩니다.

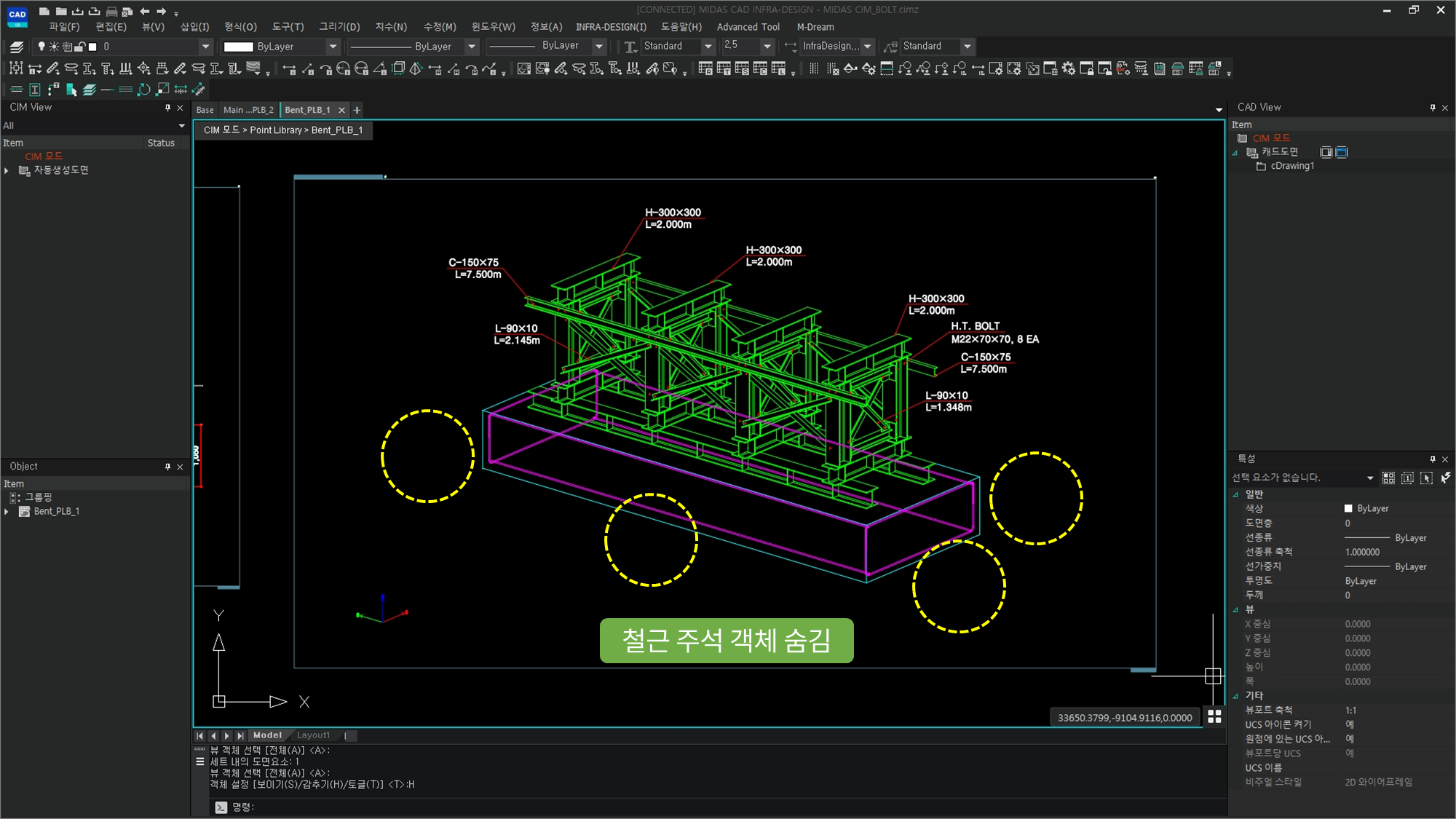

철근 주석 객체 숨김 결과
