개요
CIM으로부터 생성된 단면 View에 철근을 나타내거나 숨김 처리를 하는 기능입니다. 하나의 단면으로부터 일반도와 배근도를 구분하여 작성하고자 할 때 철근을 숨김 처리를 하면 일반도용 단면도를 작성할 수 있습니다.
실행
[CIM View Mode]

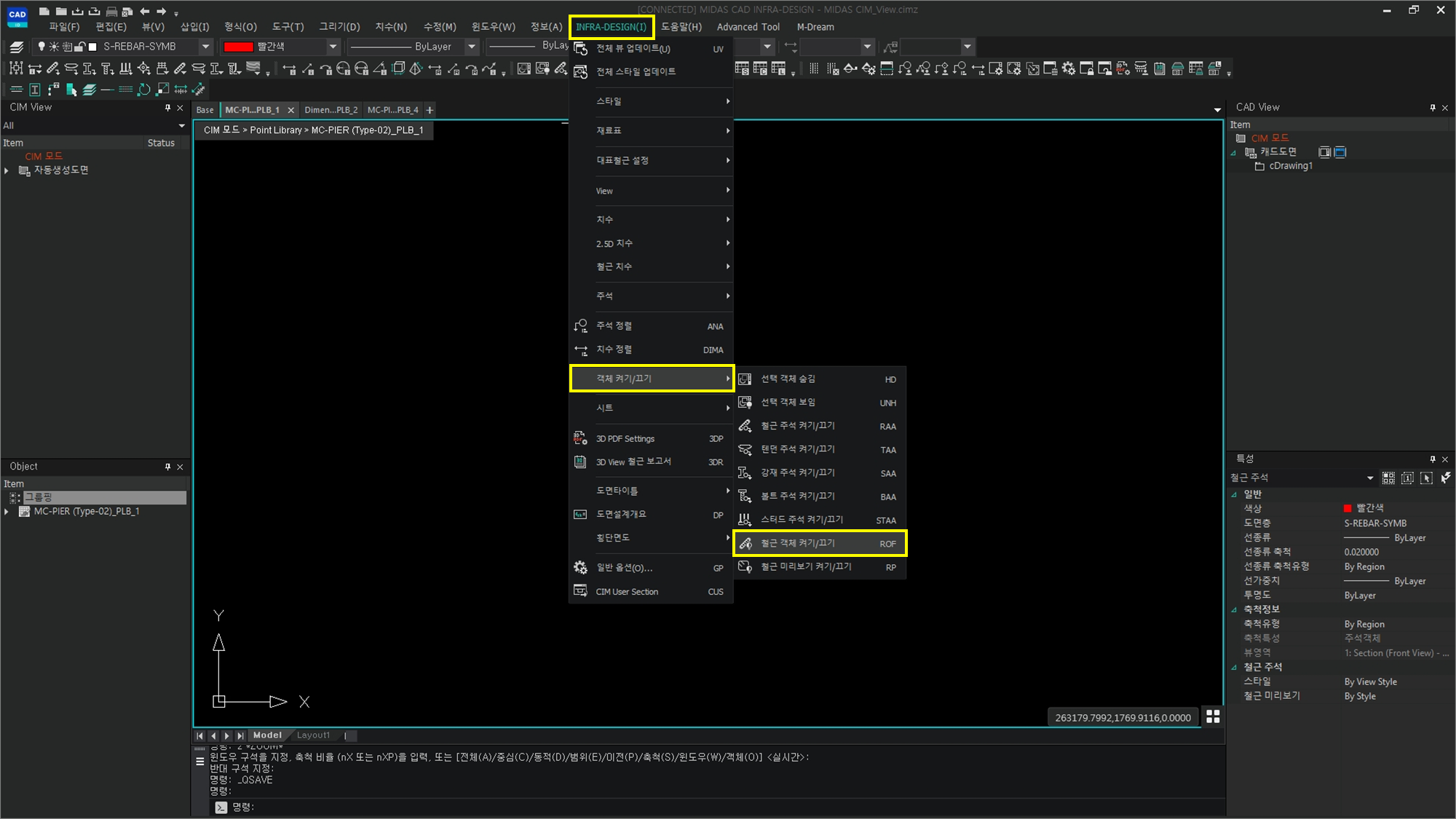

Ribbon Menu > [INFRA-DESIGN] Tab > 객체 켜기 및 끄기 > 철근 객체 켜기/끄기 [ROF]
설명
철근 객체 켜기 및 끄기 사용 방법
철근 객체 켜기 및 끄기 (ROF) 명령어를 통해 실행하거나 INFRA-DESIGN 메뉴 탭의 객체 켜기 및 끄기의 철근 객체 켜기 및 끄기 기능을 실행 할 수 있습니다.
Run
[Command]

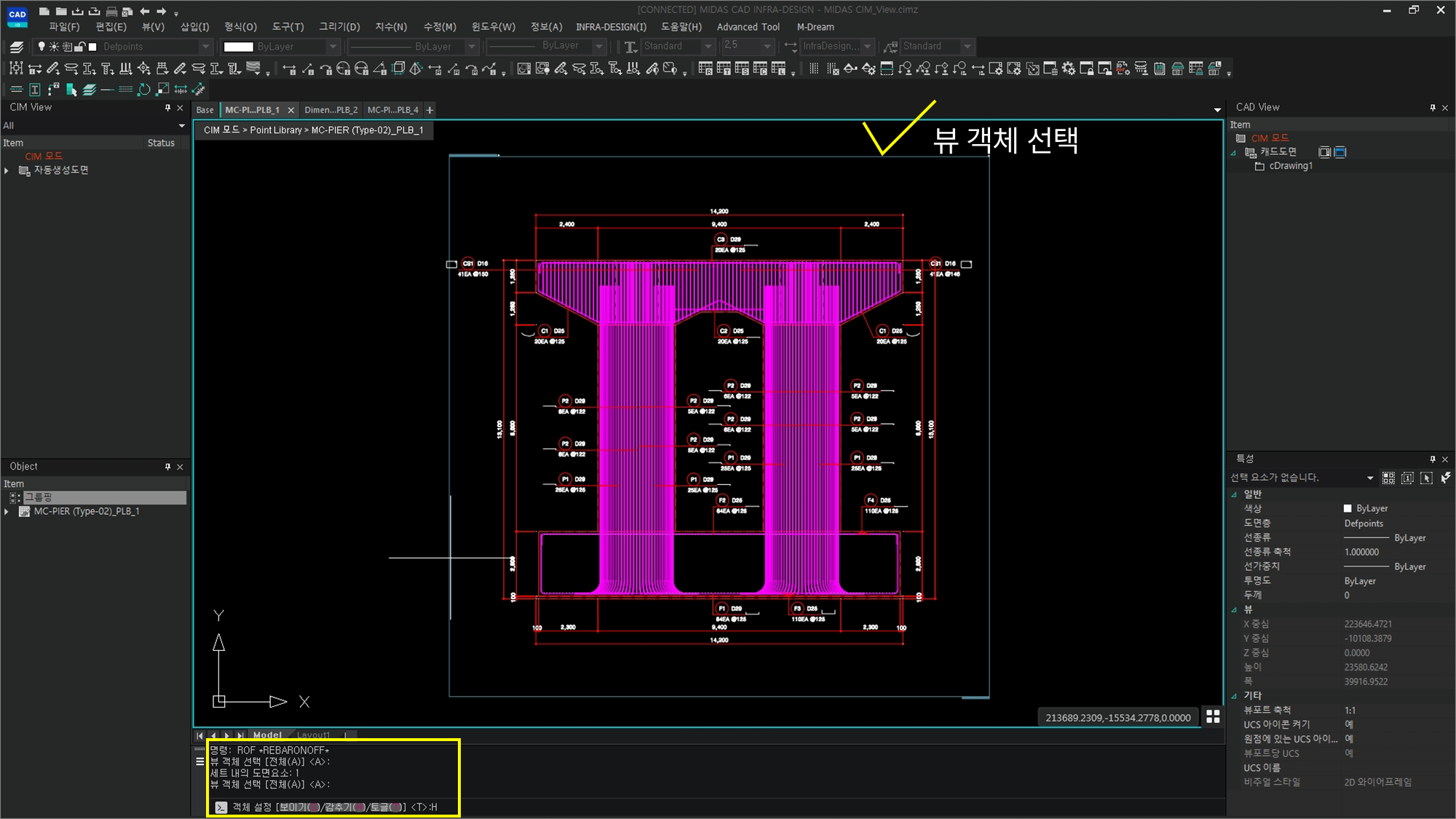

뷰 객체 선택 [전체(A)] <A> :
기능을 적용할 단면 View 를 직접 선택하거나, 전체 단면 View에 적용할 경우에는 A(All) 을 입력 합니다.
객체 설정 [보이기(S)/감추기(H)/토글(T) <T> :보이기(S) 를 선택하면, 철근을 나타낼 수 있도록 켜기 처리를 합니다.
감추기(H)를 선택하면, 철근을 숨길 수 있도록 끄기 처리를 합니다.
토글(T) 을 선택하면, 현재 철근이 켜기 된 상태면 끄기를 하고 끄기 된 상태라면 켜기가 됩니다.

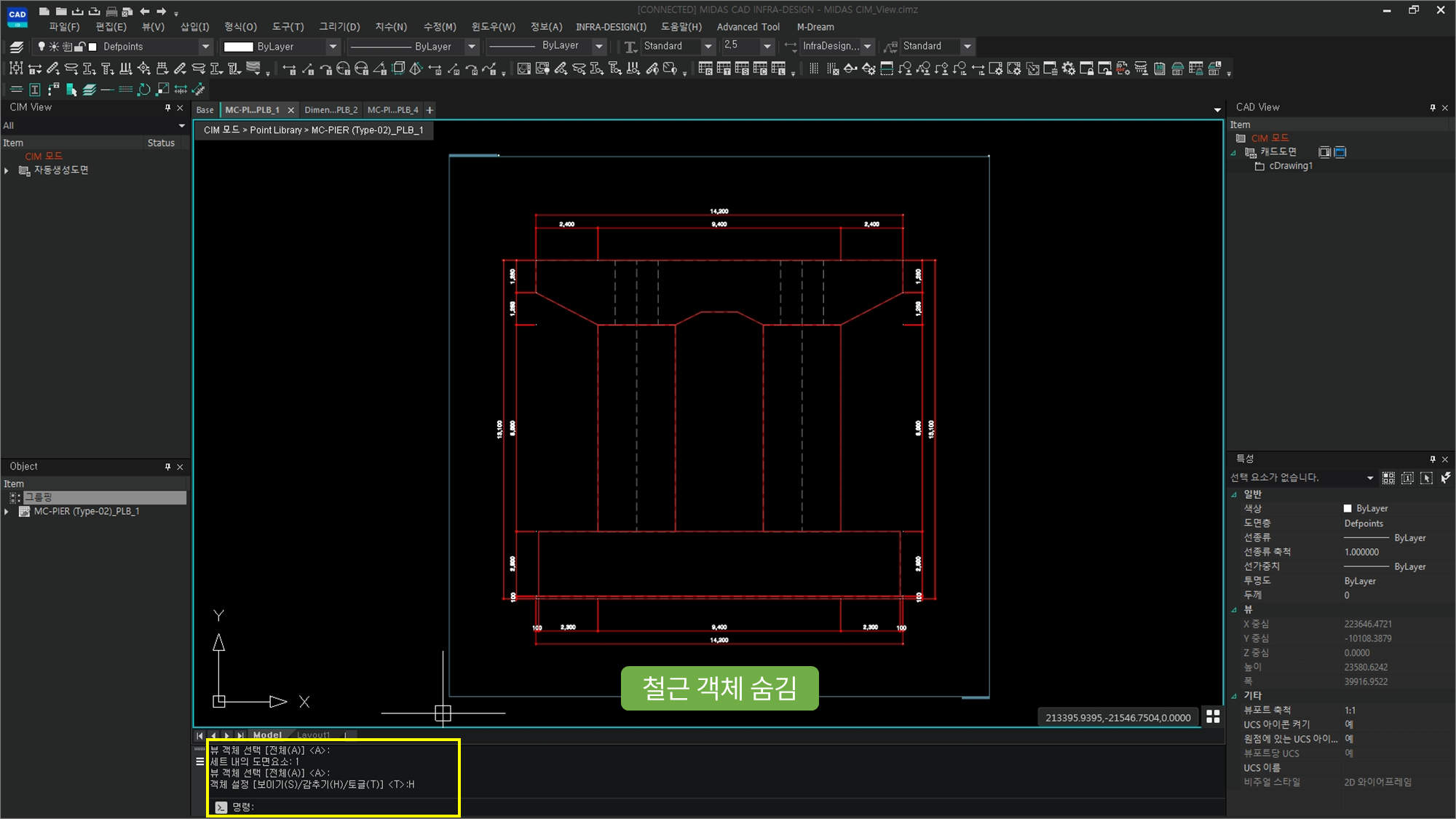

철근 객체 숨김 결과
