개요
CIM으로 부터 생성된 단면 View에 객체나 주석과 같은 요소를 숨기거나 다시 보이게 설정하는 기능입니다.
실행
[CIM View Mode]

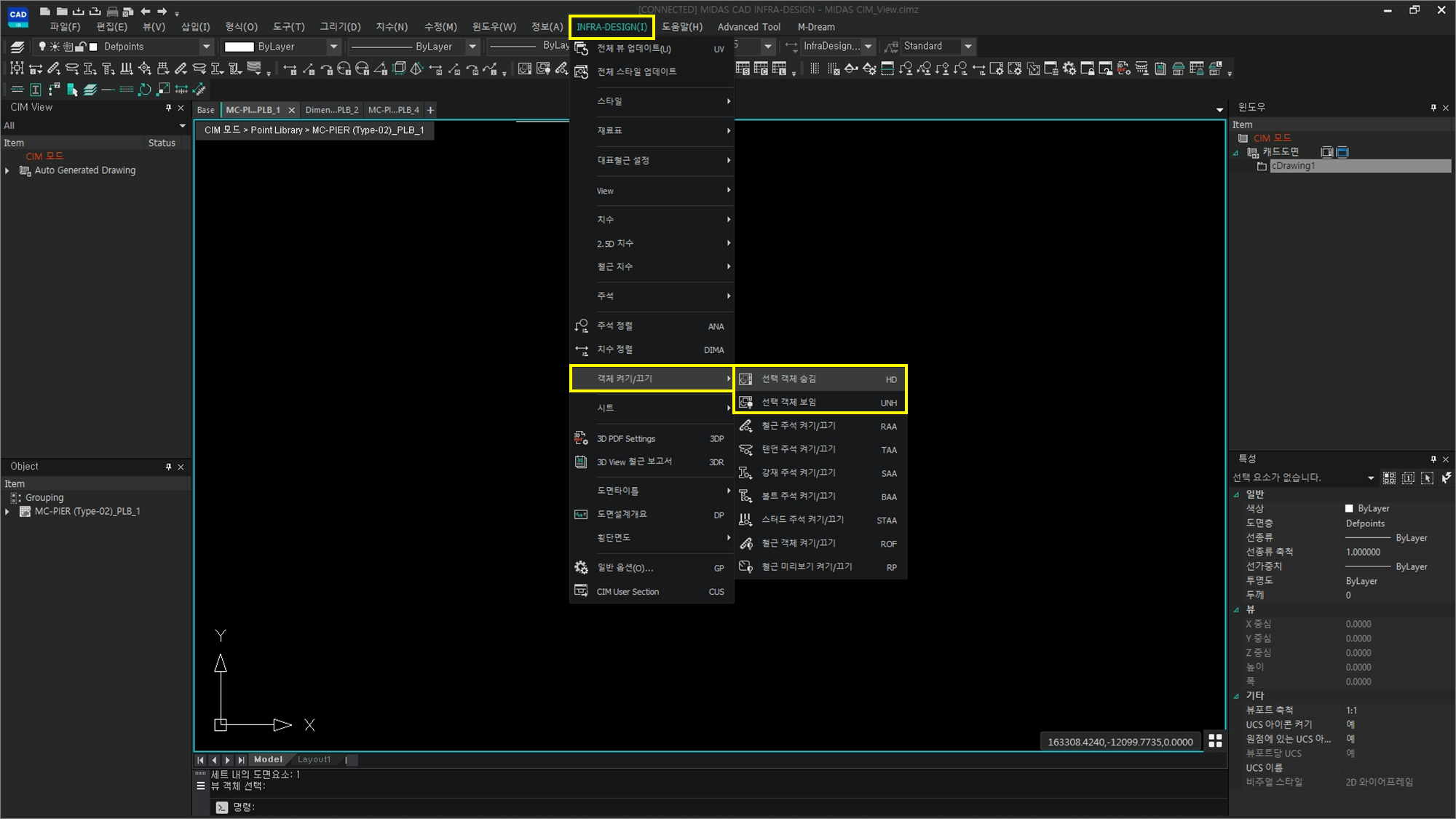

Ribbon Menu > [INFRA-DESIGN] Tab > 객체 켜기 및 끄기 > 선택 객체 숨김 [HD] / 선택 객체 보임 [UNH]
설명
선택 객체 숨김 및 보임 사용 방법
선택 객체 숨김 [HD] / 선택 객체 보임 [UNH] 명령어를 통해 실행하거나 INFRA-DESIGN 메뉴 탭의 객체 및 켜기의 세부 기능을 실행 할 수 있습니다.
선택 객체 숨김 [HD]
[Command]
Select Object Type [All(All) / Member Only(MO) / Rebar Only(RO) / Stiffener Only(SO) / Bolt&Stud Only(BO) / Tendon Only(TO) / Annotation Only(AO) <All> : Enter
화면에서 숨길 객체를 대상으로 필터를 선택 적용 합니다.
보통의 경우 All 타입을 선택 후에 화면에서 지정하는 객체를 대상으로 숨김 처리를 합니다.

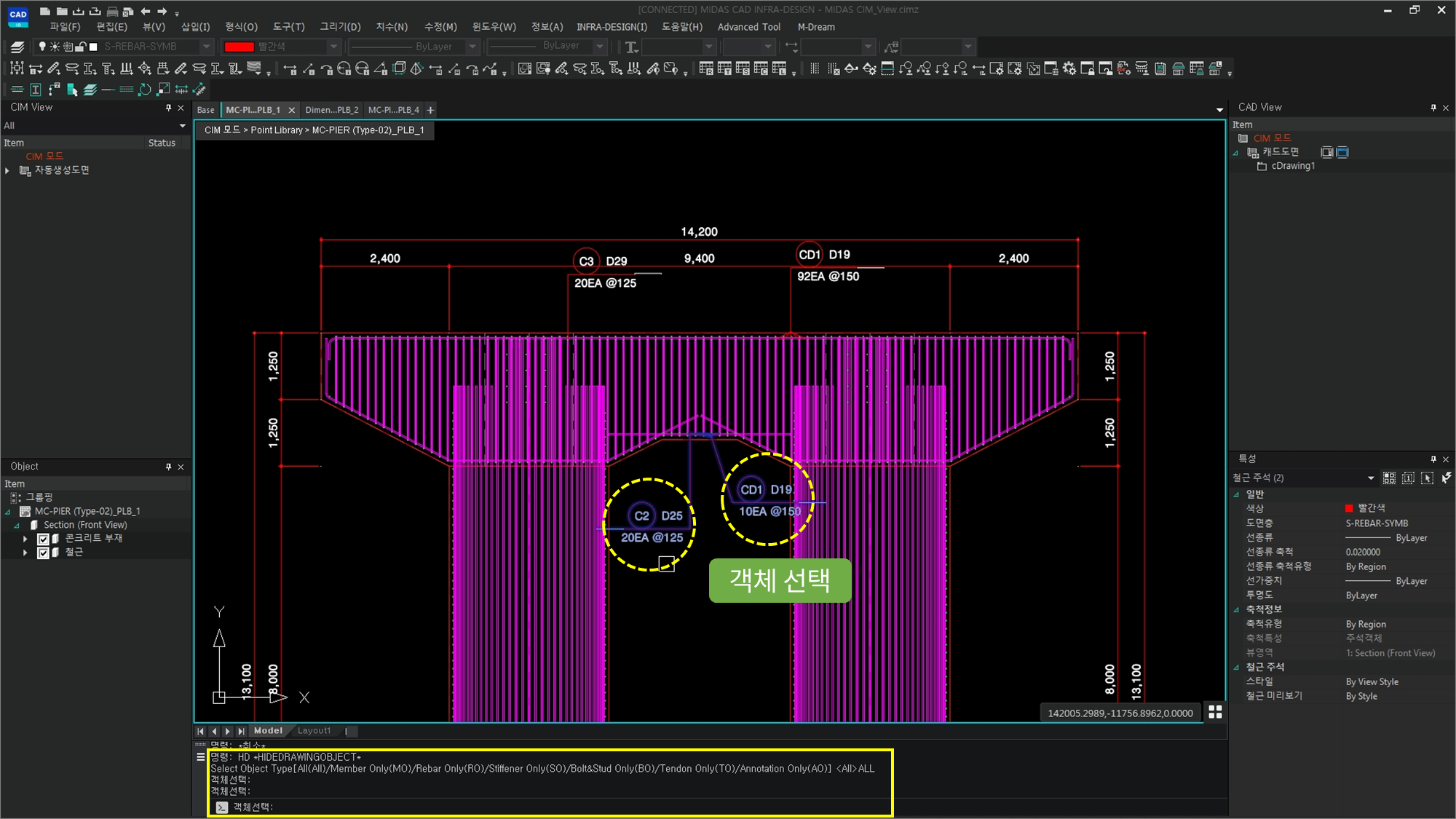

객체 선택 : 숨길 객체를 선택 후에 Enter를 합니다.
(기능의 오작동 방지를 위해 객체는 한개씩 선택이 가능합니다.)
선택 객체 보임 [UNH]
[Command]
Select Object Type [All(All) / Member Only(MO) / Rebar Only(RO) / Stiffener Only(SO) / Bolt&Stud Only(BO) / Tendon Only(TO) / Annotation Only(AO) <All> : Enter 화면에 보일 객체를 대상으로 필터를 선택 적용 합니다.
보통의 경우 All 타입을 선택하면, 숨겨진 모든 객체가 보임 처리가 됩니다.

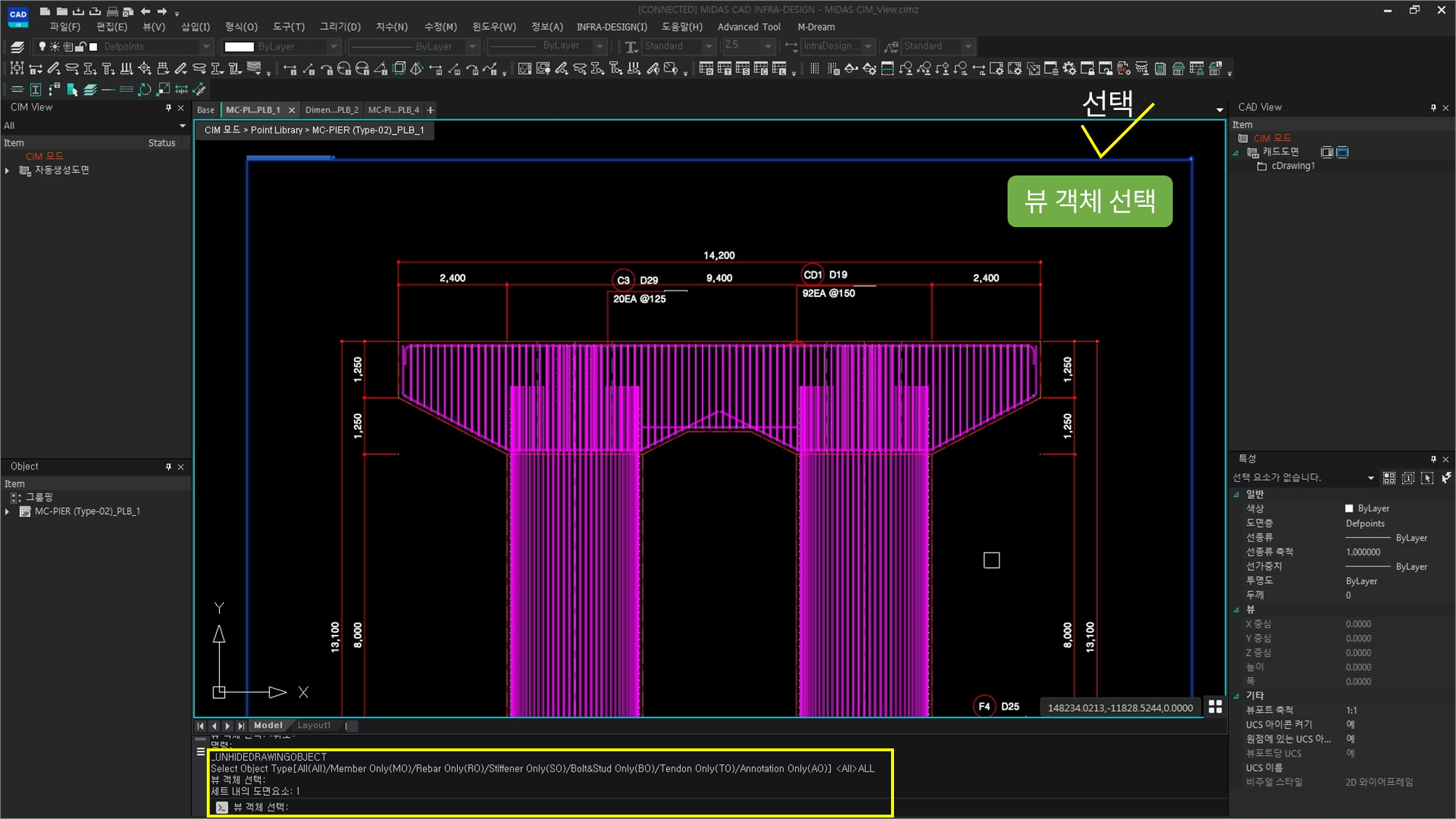

뷰 객체 선택 : 단면 View를 선택 후 Enter를 합니다.
(All 타입 적용시 해당 단면 View에 숨겨진 모든 객체가 보임 처리가 됩니다.)
