개요
CIM View Mode에서 도면화 한 단면 View 를 시트에 배치하기 위한 설정 기능입니다.
시트 영역 설정을 하고 Library 단면들을 미리 시트 영역에 배치해 놓게 되면, 해당 CIM Library 파일을 Export 및 Import 후에 다시 활용할 때에도 별도의 시트 설정 과정 없이 저장되어 재사용이 가능합니다.
실행
[CIM View Mode]

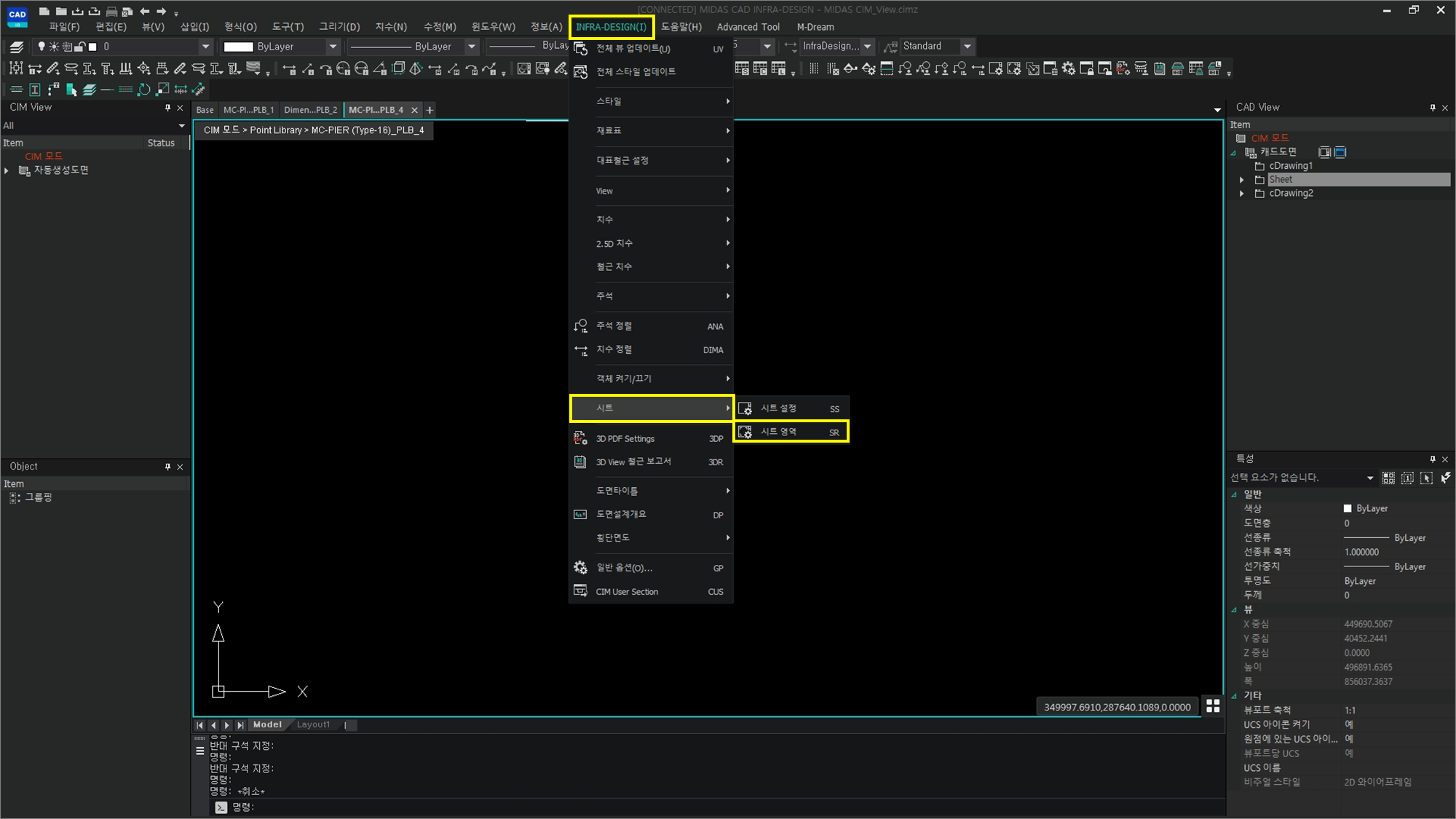

Ribbon Menu > [INFRA-DESIGN] Tab > 시트 > 시트 영역 [SR]
설명
시트 설정 사용 방법
시트 영역 [SR] 명령어를 통해 실행하거나 NFRA-DESIGN 메뉴 탭, 시트의 시트 영역 기능을 실행 할 수 있습니다.
[실행]

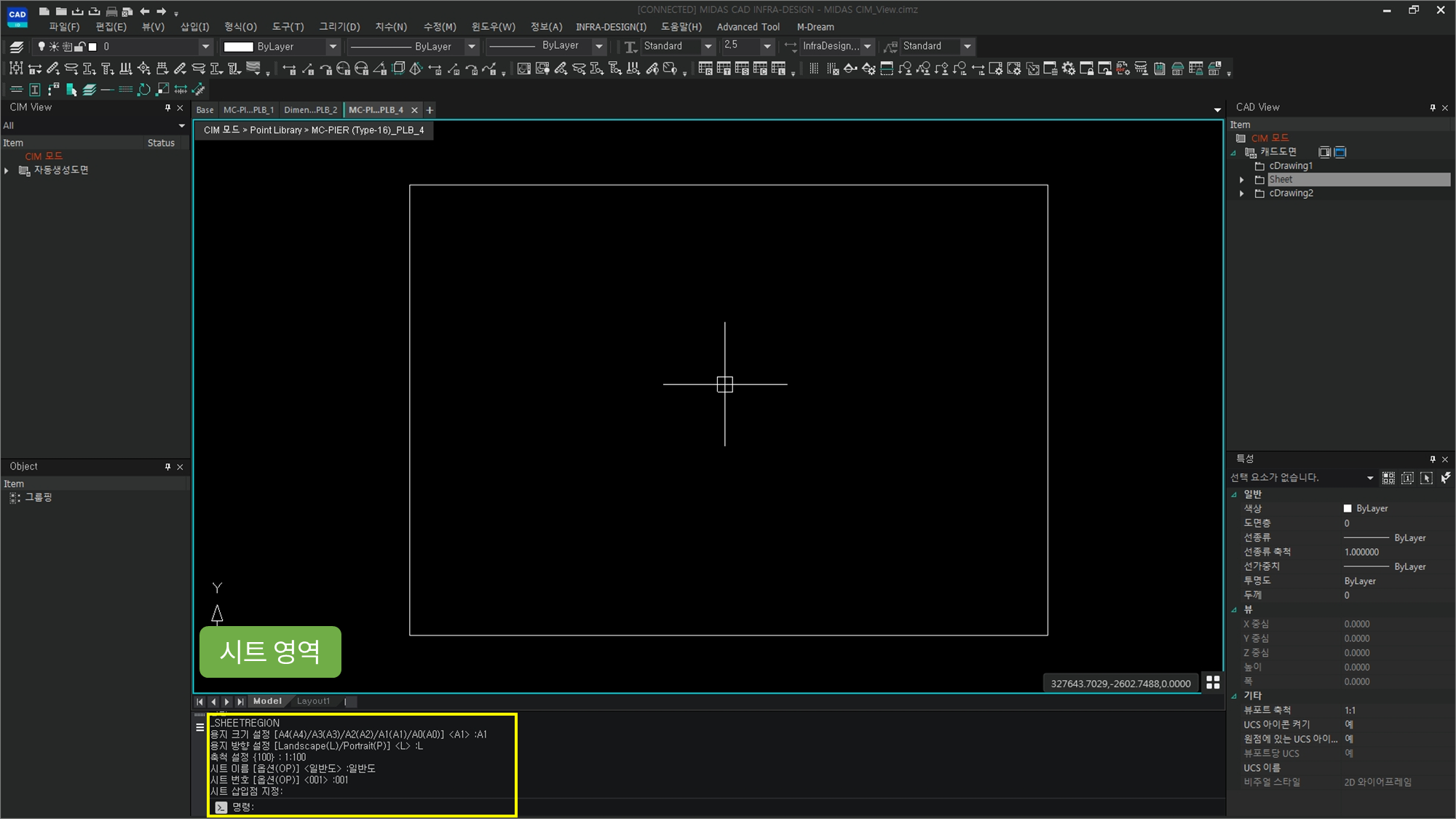

[Command]
용지 크기 설정 [A4(A4)/A3(A3)/ A2(A2)/ A1(A1)/ A0(A0)] <A1> : A1
단면을 배치할 용지 크기를 설정합니다.
용지 방향 설정 [Landscape(L)/Portrait(P)] <L> : L 용지 방향을 설정합니다. (가로 또는 세로)
축척 설정 {100} : 1:100
시트의 축척 값을 입력합니다.
시트 이름 [옵션(OP)] : 일반도
시트를 관리할 이름을 입력합니다.
입력하지 않을 경우 뷰영역 이름을 사용되며, 옵션 OP를 입력하면 시트 설정 창을 불러옵니다.
시트 번호 [옵션(OP)] <001> : 001
시트를 관리할 번호를 입력합니다.
시트 설정은 각각의 CIM View, Library 모드에서 설정이 가능하며, CIM Library 로 부터 생성된 단면 View에만
적용 가능합니다.
(BASE 와 CAD View Mode에서는 기능이 실행되지 않습니다.)
[시트 영역 활용 방법]
① 기능 실행
② 용지 크기 설정 : A1
③ 용지 방향 설정 : L
④ 축척 설정 : 1:100
⑤ 시트 이름 : 옵션 설정에서 확인 및 적용
⑥ 시트 위치 지정
⑦ 작업 화면 배치 : CAD View Mode 새로운 윈도우 작업 화면에 배치
