개요
CIM View Mode에서 도면화 한 단면 View 를 시트 영역에 배치하여 CAD View Mode 에서 도면화를 하기 전, 시트 설정 기능입니다.
실행
[CIM View Mode]

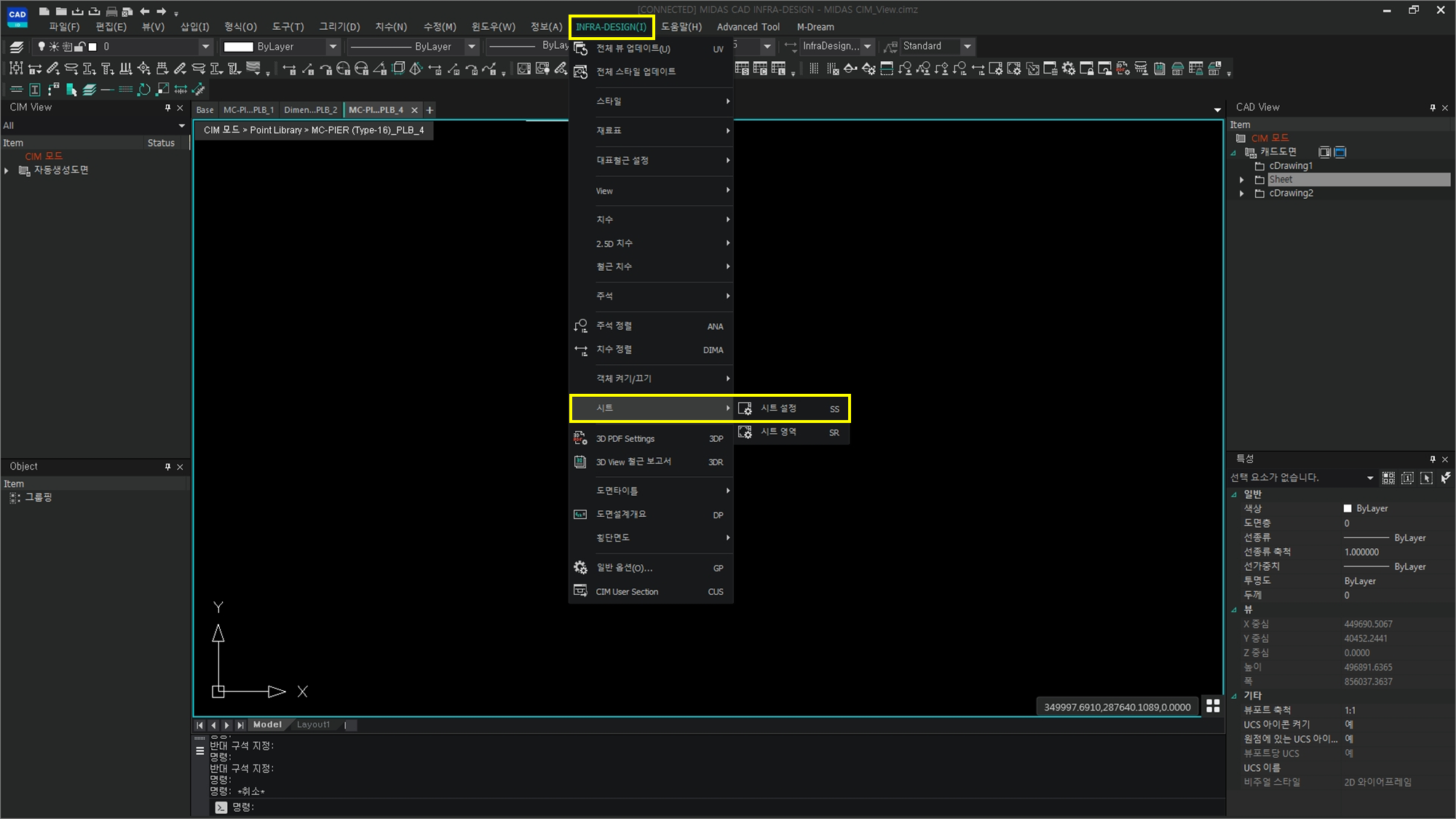

Ribbon Menu > [INFRA-DESIGN] Tab > 시트 > 시트 설정 [SS]
설명
시트 설정 사용 방법
시트 설정 [SS] 명령어를 통해 실행하거나 INFRA-DESIGN 메뉴 탭, 시트의 시트 설정 기능을 실행 할 수 있습니다.

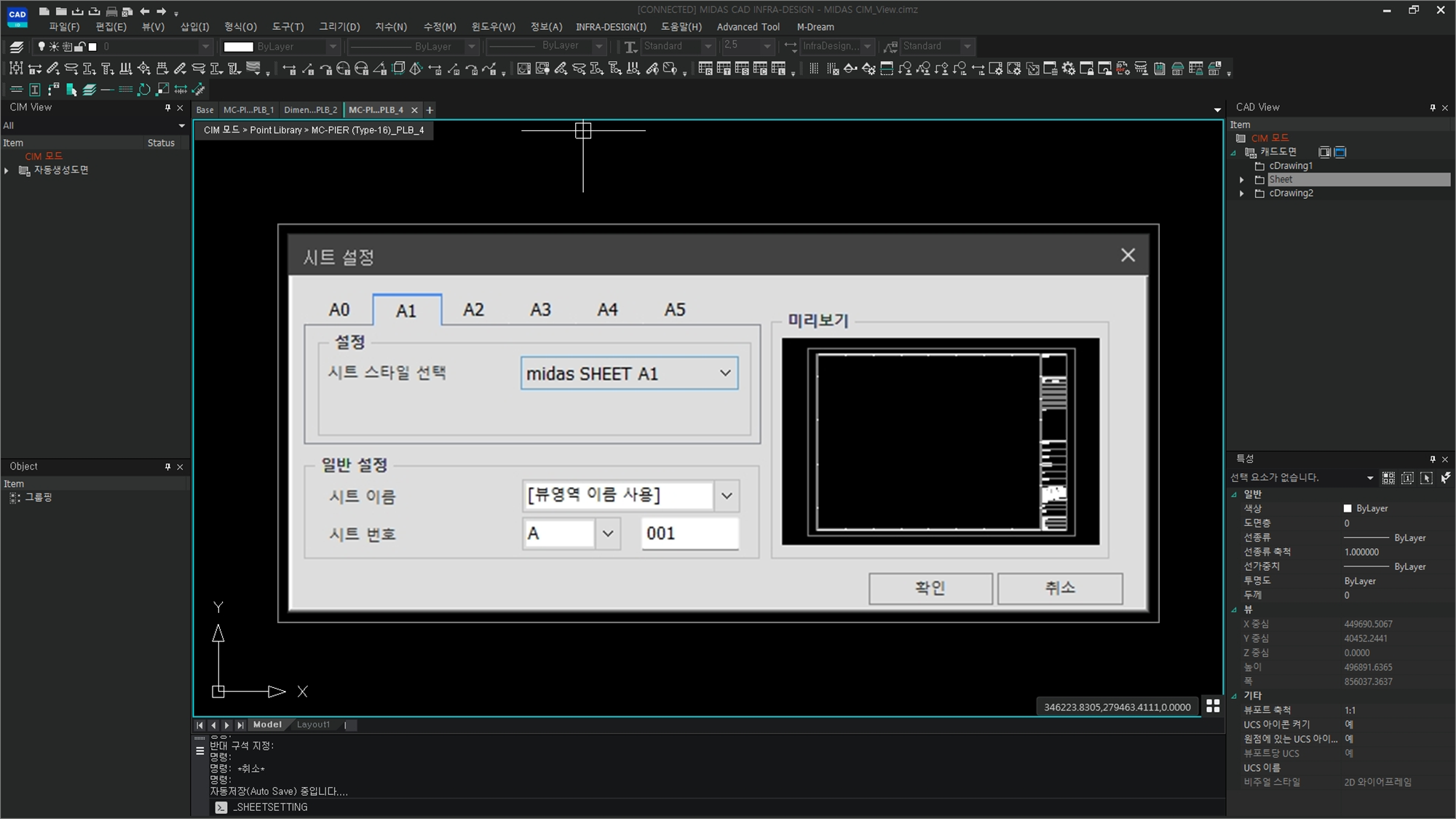

[시트 설정]
용지 사이즈 별 시트 블록을 미리 설정하는 기능입니다.
* 시트 형식 정의에서 설정한 용지 사이즈에 맞추어 시트 블록을 사용합니다.
* 시트를 정의하는 기능은 우측의 설명 페이지 참고 - 시트형식 정의
시트 스타일 선택 :
각 용지 사이즈 별로 시트를 설정합니다.
기본 설정된 시트 스타일은 각 사이즈 별로 midas SHEET 가 제공됩니다.
시트 이름 :
각 시트에 적용할 이름을 설정합니다.
설정된 이름은 시트 영역 설정에서 도면의 이름으로 사용됩니다.
시트 번호 :
시트로 관리할 도면번호를 설정합니다.
미리보기 :
선택한 시트의 형상을 미리보기 합니다.
