개요
횡단면도 생성 기능에서 작성된 토공수량표(토적표)를 기준으로 엑셀로 토공량 계산서 및 집계표로 출력을 할 수 있는 기능을
제공합니다.
또한, 토공 수량산출 시 교량 또는 터널 구간과 같이 토공 공제 구간을 입력하여 토공수량에서 제외하는 기능을 제공하고 있습니다.

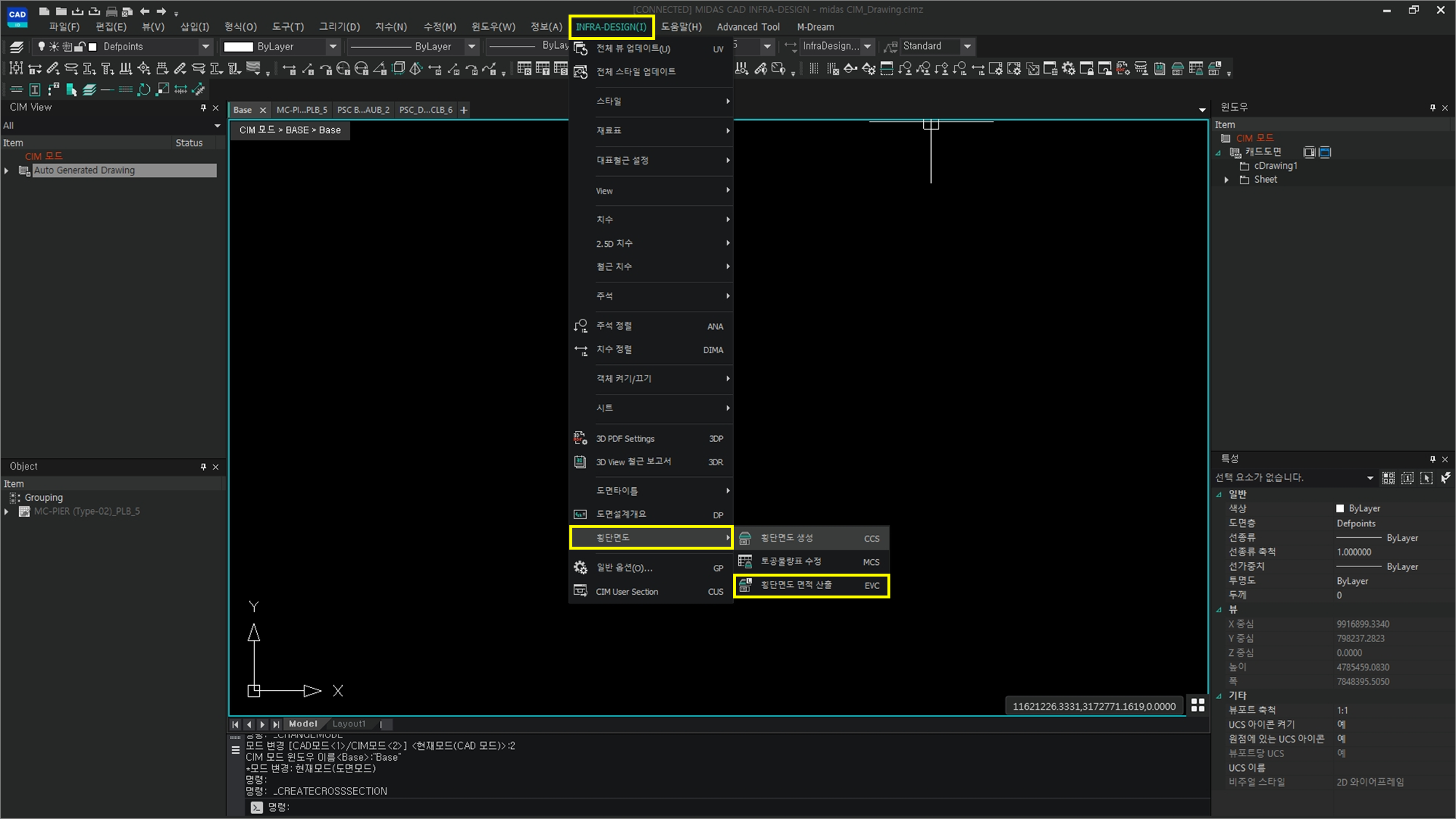

실행
[CIM View Mode]
Ribbon Menu > [INFRA-DESIGN] Tab > 횡단면도 > 횡단면도 면적 산출 [EVC]
설명
횡단면도 면적 산출 사용 방법
횡단면도 면적 산출 [EVC] 명령어를 통해 실행하거나 INFRA-DESIGN 메뉴 탭, 횡단면도 면적 산출 기능을 실행 할 수 있습니다.

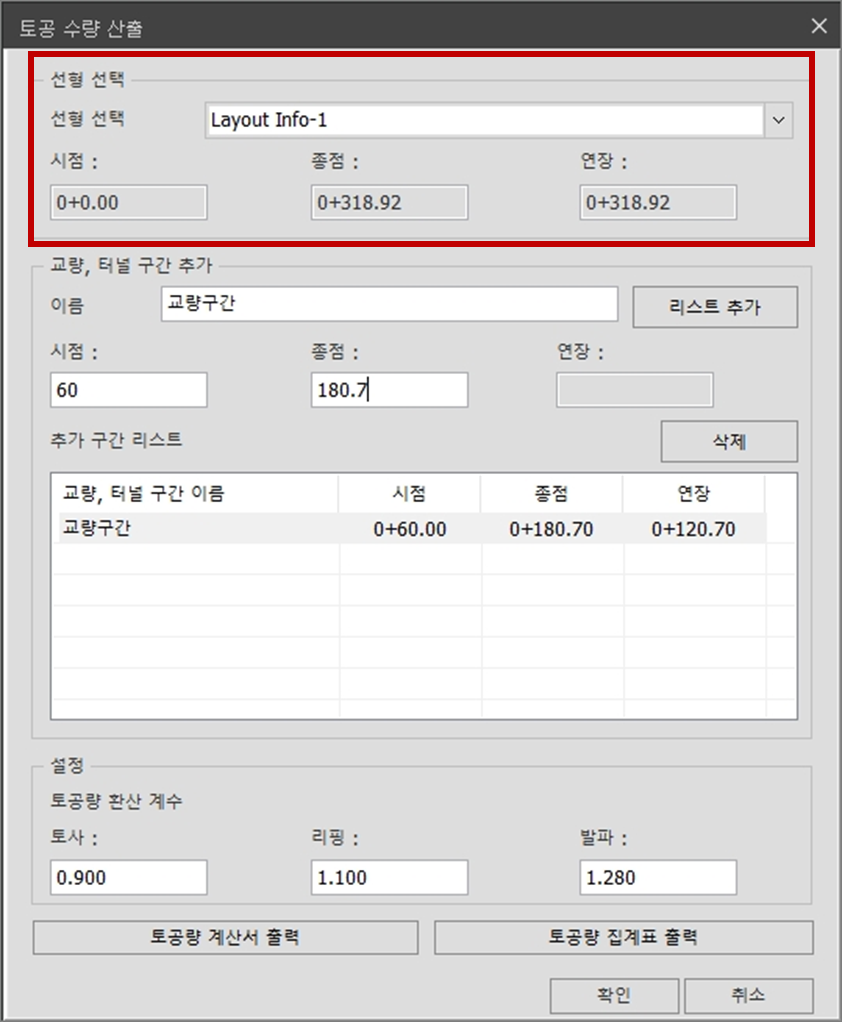

[선형 선택]
토공 수량을 산출할 선형을 선택합니다.
아래 시점, 종점, 연장 정보는 선형 정보를 기반으로 자동으로 입력됩니다.

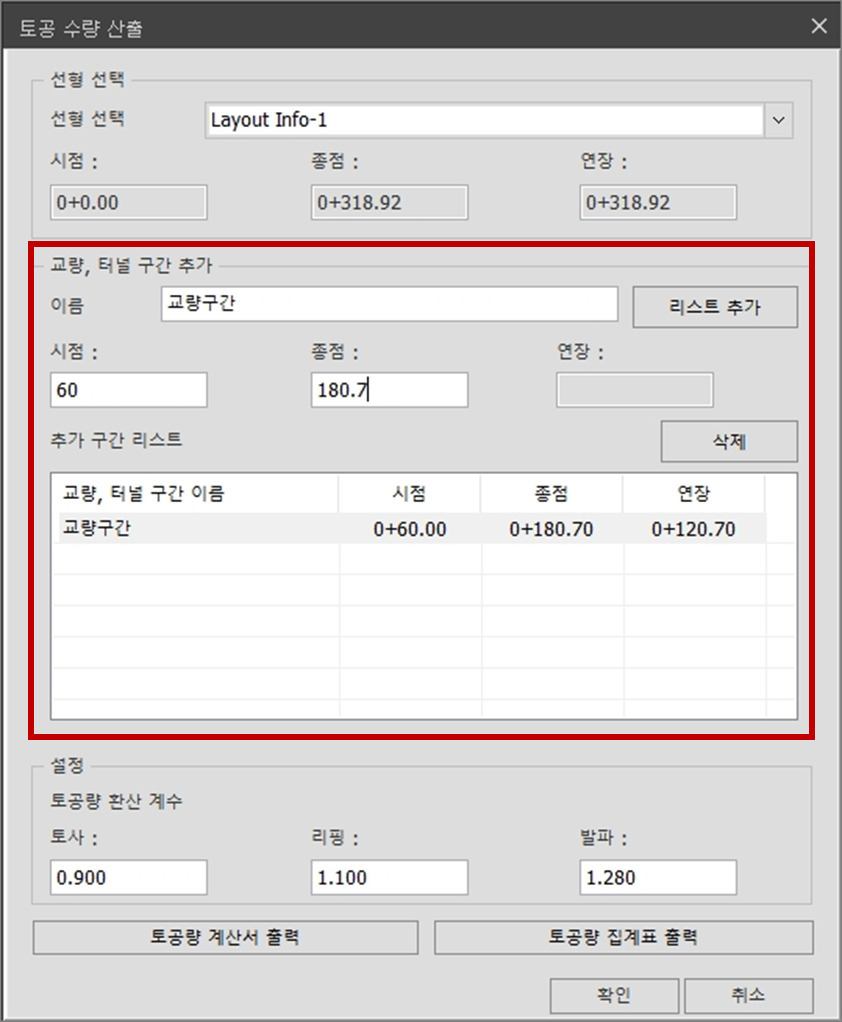

[교량, 터널 구간 추가]
토공 수량 산출에서 제외(공제)할 교량, 터널구간을 입력하는 옵션입니다.
이름 : 교량, 터널 구간의 이름을 입력합니다.
시점 : 토공 수량산출에서 제외할 교량, 터널 구간의 시점을 입력합니다.
종점 : 토공 수량산출에서 제외할 교량, 터널 구간의 종점을 입력합니다.
연장 : 입력한 시점과 종점 정보로 자동 계산됩니다.
추가 구간 리스트 : 추가한 교량, 터널 구간의 리스트를 확인할 수 있습니다.

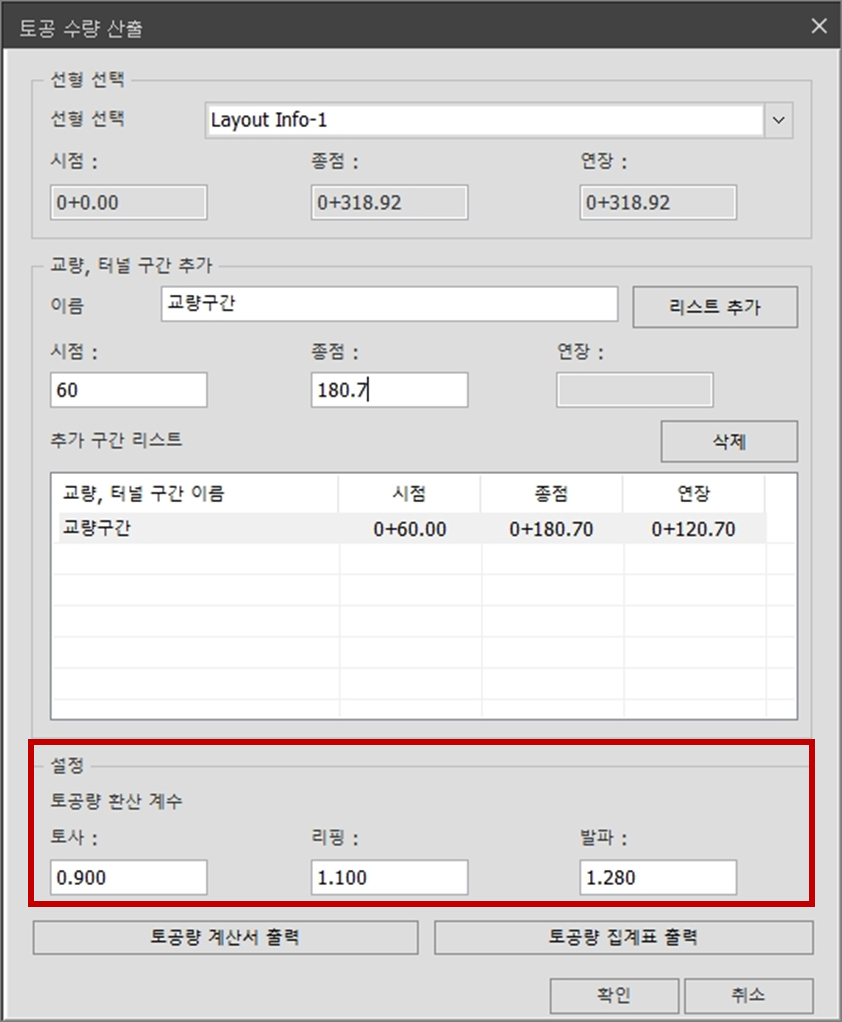

[설정]
토공량 환산 계수 :
깎기량은 토적표에는 자연상태의 수량을, 누가토적표에는 다짐상태의 수량을 기입해야 하기 때문에 토량환산계수 입력이 필요합니다.
기본값으로 토사 : 0.9, 리핑암 : 1.1, 발파암 : 1.28 가 입력됩니다.

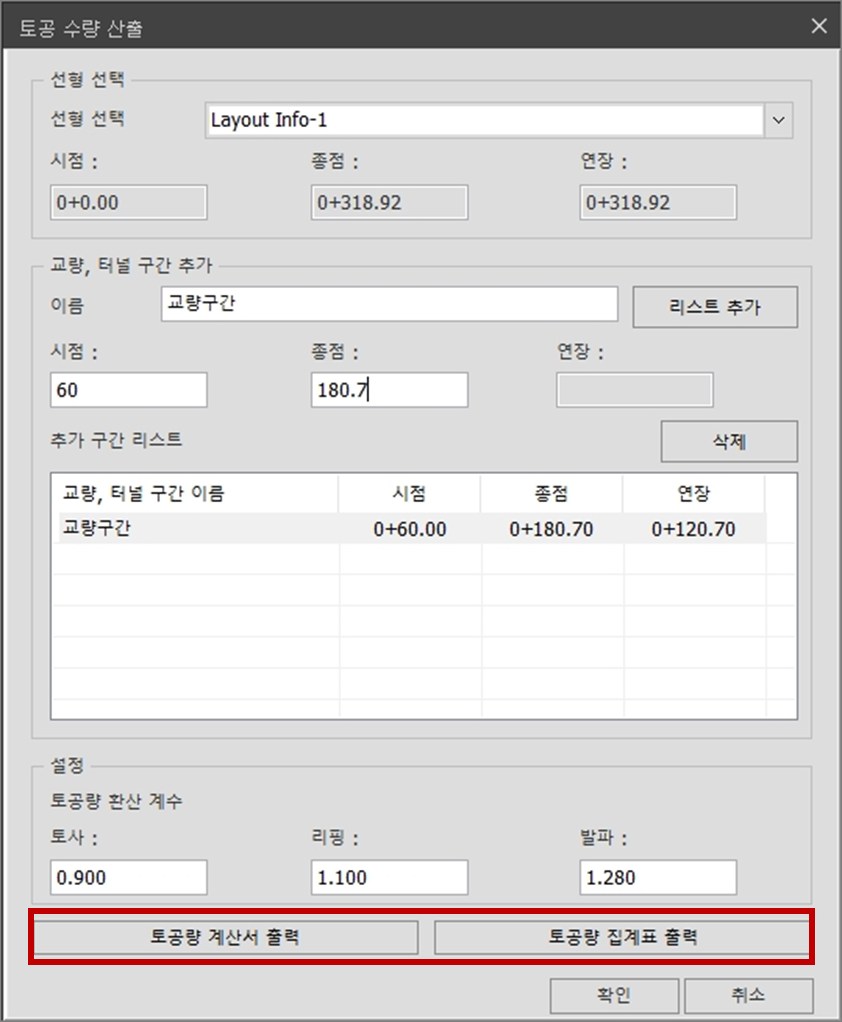

[결과 출력]
토공량 계산서 출력 :
[표지 + 토공량 집계표 + 토공량 상세 산출 정보]로 구성된 Excel 파일을 산출합니다.
토공량 집계표 출력 :
집계표는 토공량 상세 산출정보 각 항목 SUM과 다짐상태의 SUM을 출력합니다.
[횡단면도 면적 산출 기능 활용 영상]
횡단면도 면적 산출 기능은 04:50~06:05 구간에서 확인할 수 있습니다.
