개요
횡단면도 생성 기능에서 생성된 토공 물량표의 수량 중 수동 입력이 필요할 경우 사용자화여 입력할 수 있는 기능입니다.
실행
[CIM View Mode]

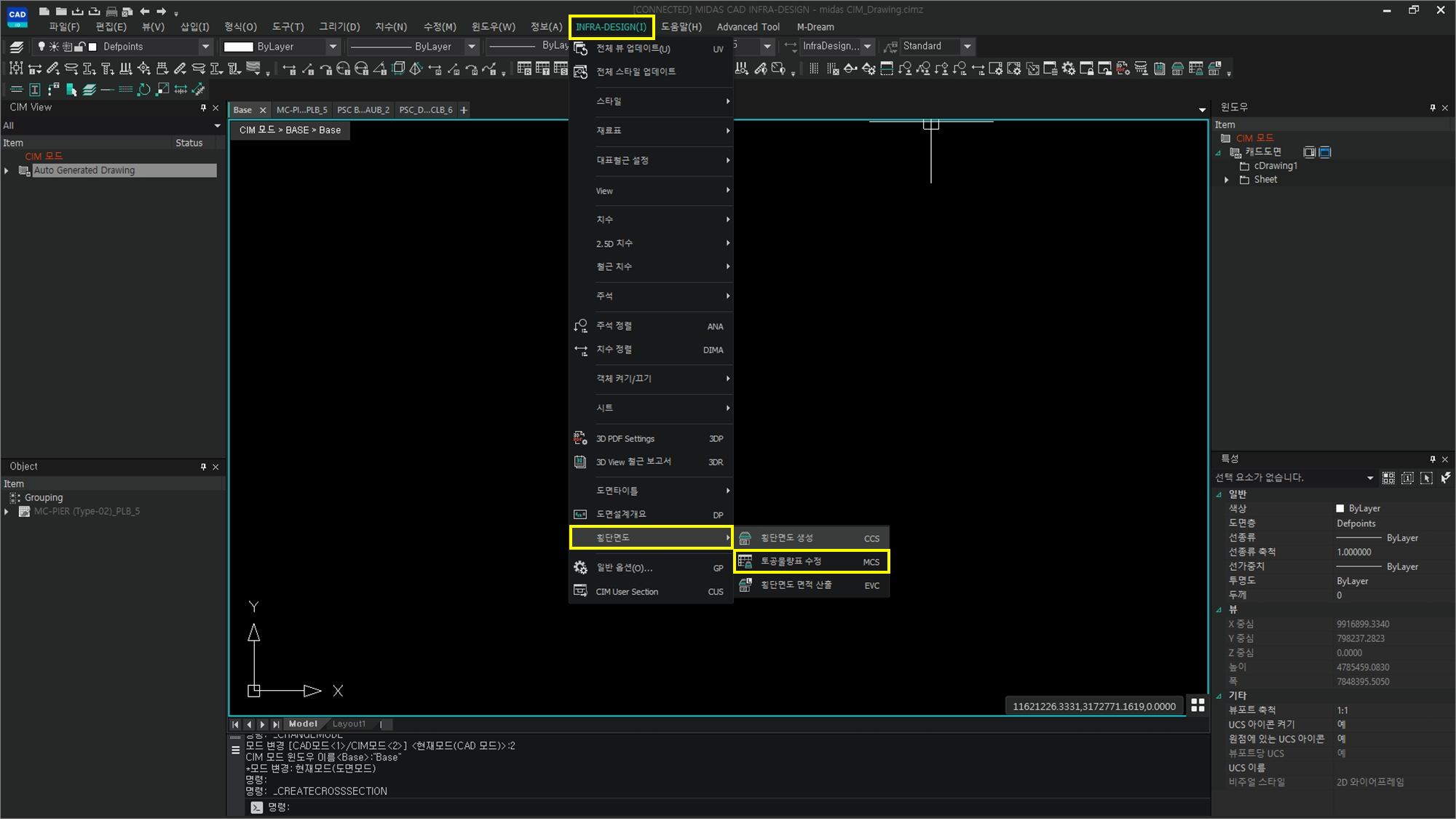

Ribbon Menu > [INFRA-DESIGN] Tab > 횡단면도 > 토공물량표 수정 [MCS]
설명
토공 물량표 수정 사용 방법
토공 물량표 수정 [MCS] 명령어를 통해 실행하거나 INFRA-DESIGN 메뉴 탭, 토공 물량표 수정 기능을 실행 할 수 있습니다.

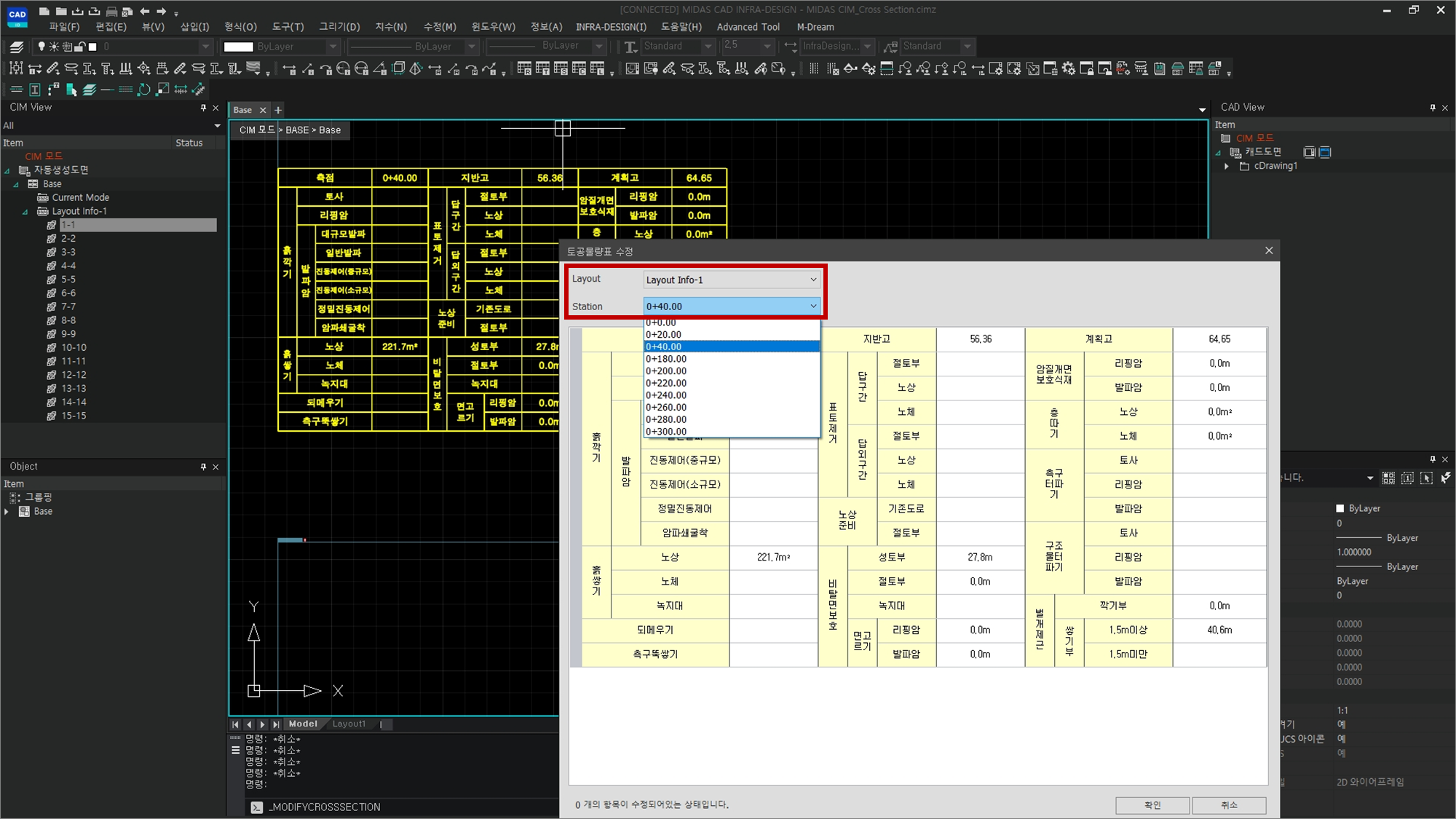

[토공 물량표]
횡단면도 생성 기능에서 생성된 토공 물량표의 수량 중 수동 입력이 필요할 경우 사용자화여 입력할 수 있습니다.
Layout : 횡단면도 생성시 활용된 Layout 을 선택할 수 있습니다.
Station : Station별로 횡단면도를 선택할 수 있습니다.
토공 물량표 : 선택된 토공수량표(토적표)의 수량을 수정할 수 있습니다.
[토공 물량표 수정 기능 활용 영상]
토공 물량표 수정 기능은 03:50~04:45 구간에서 확인할 수 있습니다.
