개요
3D 폴리선의 Z 값을 높낮이로 하는 횡단을 그립니다.
실행
[CAD View Mode]
Ribbon Menu > [M-Dream] Tab > 토목 > 횡단 > 3D 폴리선을 횡단으로 [PTCS]
설명

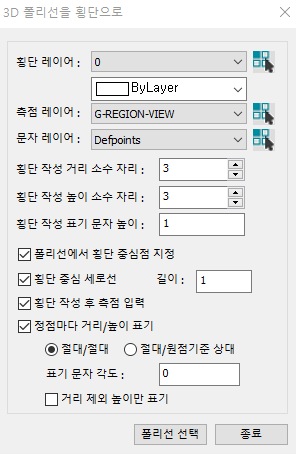

3D 폴리선을 횡단으로 대화상자
[옵션 설정]
레이어, 색상 : 도면에 작성할 횡단 레이어, 측점 레이어, 문자 레이어의 레이어, 색상을 지정합니다.
소수 자리 : 횡단 작성 거리와 높이의 소수 자리를 설정합니다.
문자 높이 : 횡단 작성 표기 문자의 높이를 설정합니다.
폴리선에서 횡단 중심점 지정 :
체크하면 폴리선에서 지정한 점이 횡단 중심점이 됩니다. 체크 해제하면 폴리선 한쪽 끝이 횡단 중심점이 됩니다.
횡단 중심 세로선 : 지반선의 중심을 표시할 세로선 길이를 지정합니다.
횡단 작성 후 측점 입력 :
체크하면 횡단을 작성 후 측점 입력을 하는 명령어가 표출됩니다. 입력 시 횡단의 중심에 입력한 측점을 표기합니다.
정점마다 거리/높이 표시 :
체크 시 절대/절대 또는 절대/원점기준 상대 두가지 방식으로 거리/높이를 표기할 수 있습니다. 표기 문자의 각도대로 거리/높이 문자가 표시됩니다.
거리 제외 높이만 표기 : 체크하면 정점에 거리 값은 제외하고 절대 높이만 표기합니다.
3D 폴리선을 횡단으로 기능 설명
기능은 아래와 같이 동작합니다.
3D 폴리선을 횡단으로
a. 대화상자 설정
b. 3D 폴리선에서 횡단의 좌측이 될 부분 선택
c. 횡단 중심이 될 점 지정
d. 횡단 삽입 점 지정
e. 측점 입력
f. 명령 완료
