개요
선택한 선형의 IP를 찾고 제원을 표기합니다.
실행
[CAD View Mode]
Ribbon Menu > [M-Dream] Tab > 토목 > 선형 > 원곡선 선형 IP 그리기 [MIP]
설명

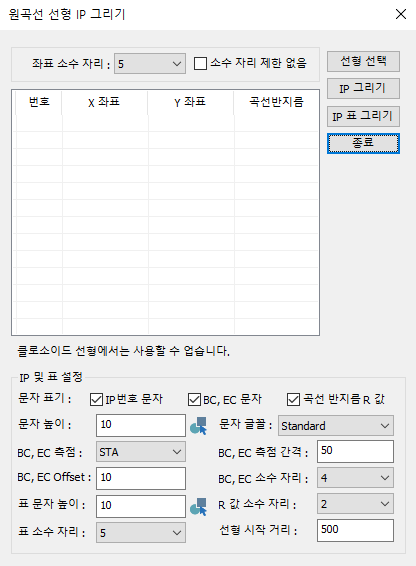

원곡선 선형 IP 그리기 대화상자
[옵션 설정]
IP 및 표 설정
IP제원 및 표 문자의 높이와 스타일을 설정합니다.
원곡선 선형 IP 그리기 기능 설명
원곡선 선형 IP 그리기 기능은 선택한 원곡선 선형의 IP 포인트를 그리는 기능입니다.
원곡선 선형 IP 그리기
a. 대화상자 옵션을 설정합니다.
b. 화면에서 선형을 선택합니다.
c. 선택한 선형에 IP를 그리거나, 테이블을 그립니다.
d. 명령 완료.
