개요
선택한 두 측점 간의 거리를 도면에 표기합니다.
실행
[CAD View Mode]
Ribbon Menu > [M-Dream] Tab > 토목 > 선형 > 측점 문자 거리 계산 [CST]
설명

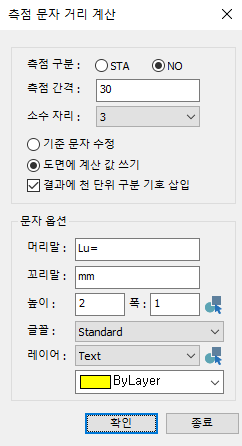

측점 문자 거리 계산 대화상자
[옵션 설정]
기본 설정
Station, No 설정을 합니다.
측점 간격과 소수점 자리 등을 설정합니다.
문자 설정
글꼴과 레이어를 설정합니다.
머리말 및 꼬리말과 높이 폭을 설정합니다.
측점 문자 거리 계산 기능 설명
측점 문자 거리 계산 기능은 선택한 두 측점사이의 거리를 조회하는 기능입니다.
기능 동작은 아래와 같이 할 수 있습니다.
측점 문자 거리 계산
a. 대화상자 옵션을 설정합니다.
b. 화면에서 측점 문자를 선택하고, 문자 삽입점을 선택합니다.
c. 명령 완료.
