개요
선택한 선형에서 측점을 조회하는 기능입니다.
실행
[CAD View Mode]
Ribbon Menu > [M-Dream] Tab > 토목 > 선형 > 선형 측점 조회 [GST]
설명

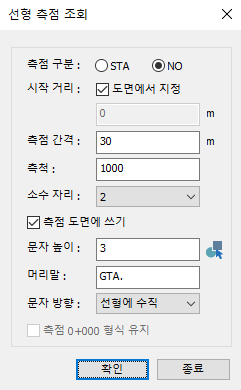

선형 측점 조회 대화상자
[옵션 설정]
기본 설정
Station, No 설정을 합니다.
축척과 소수자리를 설정합니다.
조회한 측점을 도면에 표기 시 문자관련 설정을 합니다.
선형 측점 조회 기능 설명
선형 측점 조회 기능은 선택한 선형에서 선형을 조회하는 기능입니다.
기능 동작은 아래와 같이 할 수 있습니다.
선형 측점 조회
a. 대화상자 옵션을 설정합니다.
b. 화면에서 선형을 선택하고, 조회할 측점 위치를 선택합니다.
c. 명령 완료
