개요
선택한 선형에 측점을 쓰는 기능입니다.
실행
[CAD View Mode]
Ribbon Menu > [M-Dream] Tab > 토목 > 선형 > 선형에 측점 쓰기 [DSTA]
설명

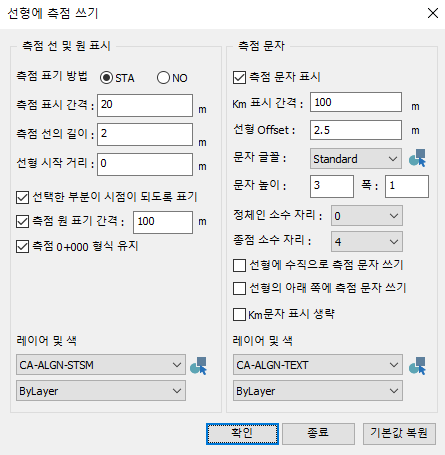

선형에 측점 쓰기 대화상자
[옵션 설정]
측점 선 및 원 표시
측점 표기 방법과 간격, 길이, 시작 거리를 설정합니다.
측점 표기의 레이어 및 색상 이외 기타 옵션을 설정합니다.
측점 문자
측점 문자의 간격, 높이, 폭, 소수자리 등을 설정합니다.
문자의 레이어 및 색상 이외 기타 옵션을 설정합니다.
기능 선형에 측점 쓰기 기능 설명
선형에 측점 쓰기 기능은 선택한 선형에서 선형을 쓰는 기능입니다.
기능 동작은 아래와 같이 할 수 있습니다.
선형에 측점 쓰기
a. 대화상자 옵션을 설정합니다.
b. 화면에서 선형을 선택합니다.
c. 명령 완료
