개요
클로소이드 선형을 그리거나, 클로소이드 A 값을 자동으로 찾습니다.
실행
[CAD View Mode]
Ribbon Menu > [M-Dream] Tab > 토목 > 선형 > 클로소이드 그리기 [DCLO]
설명

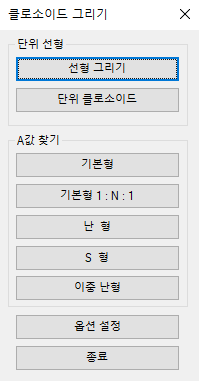

클로소이드 그리기 대화상자
[옵션 설정]
선형 그리기
A값을 알고 있는 경우 클로소이드를 그리는 기능입니다.
선형그리기와 단위클로소이드 그리기 기능이 있습니다.
A 값 찾기
기본형, 기본형 1:N:1, 난형, S 형, 이중난형으로 타입이 구분되어있습니다.
각각에 대하여 A값 정수 맞춤, 그에 따른 객체 이동 옵션이 있습니다.
옵션 설정
선형과 선형 제원의 레이어 및 색상을 설정합니다.
클로소이드 그리기 기능 설명
클로소이드 그리기 기능은 선형에서 클로소이드를 그리는 기능입니다.
기능 동작은 아래와 같이 할 수 있습니다.
선형 그리기/단위 클로소이드
a. R, A 값을 입력합니다.
b. 선형그리기(단위 클로소이드 그리기)를 합니다.
c. 화면에서 시작점, ip점 등을 선택합니다.
d. 명령 완료
* 지우고 다시 그리기 시 기존에 마지막으로 그렸던 클로소이드를 수정합니다.
A값 찾기
a. A값 정수 맞춤 옵션과 이동할 객체를 설정합니다.
* S형, 이중난형의 경우 두쌍으로 나오는 클로소이드 특성을 추가로 설정합니다.
b. 화면에서 클로소이드를 그리기위한 객체를 선택합니다.
* 객체 선택 방향에 따라 클로소이드 방향을 결정합니다.
c. 명령 완료
