개요
평면도에 앞성토 사면을 그리는 기능입니다.
실행
[CAD View Mode]
Ribbon Menu > [M-Dream] Tab > 토목 > 사면 > 앞성토 사면 그리기 [DFB]
설명

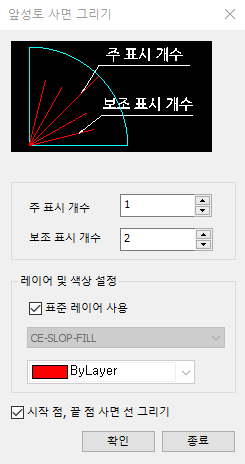

앞성토 사면 그리기 대화상자
[옵션 설정]
표시 개수 설정
주 표시 개수 / 보조 표시 개수를 설정합니다.
레이어 및 색상 설정
사면을 그리기 위한 레이어를 정의합니다.
표준 레이어 사용 시 미리 정의된 레이어로 설정됩니다.
시작 점, 끝 점 사면 선 그리기
check on 시 항상 시작/끝 선을 그립니다.
앞성토 사면 그리기 기능 설명
앞성토 사면 그리기 기능은 평면도에서 앞성토 사면을 그리는 기능입니다.
기능 동작은 아래와 같이 할 수 있습니다.
그리기
a. 대화상자에서 표시 간격, 레이어와 색상을 설정합니다.
b. 사면 시작 점, 소단선, 사면 끝 선을 순서대로 선택합니다.
c. 명령 완료
