사면 생성 편집

계획 사면 그리기

개요

평면도에 성토 또는 절토 사면을 그리는 기능입니다.



실행

[CAD View Mode]

Ribbon Menu > [M-Dream] Tab > 토목 > 사면 > 계획 사면 그리기 [DSLO]



설명

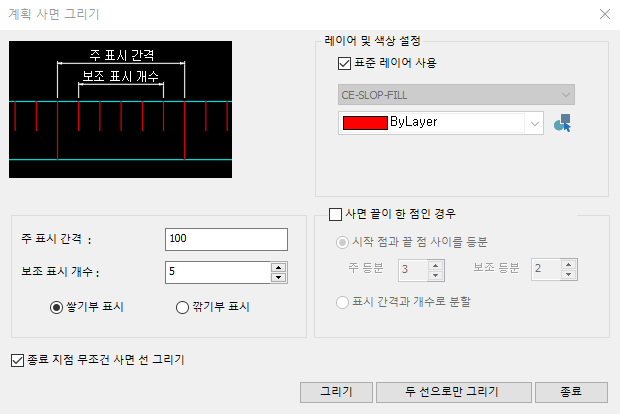

계획 사면 그리기 대화상자

[옵션 설정]

레이어 및 색상 설정

사면을 그리기 위한 레이어를 정의합니다.
표준 레이어 사용 시 미리 정의된 레이어로 설정됩니다.

표시 간격/등분 설정

주 표시 간격 / 보조 표시 개수를 설정합니다.
사면 끝이 한 점인 경우, 표시를 등분 또는 간격으로 선택 가능합니다.

쌓기부/깎기부 설정

성토 / 절토 사면에 따라 표현이 다르게 나타납니다.


계획 사면 그리기 기능 설명

계획 사면 그리기 기능은 도로 평면도에서 사면을 그리는 기능입니다.
기능 동작은 아래와 같이 할 수 있습니다.

그리기

a. 대화상자에서 레이어와 색상, 표시간격, 사면 타입을 설정합니다.
b. 선형 중심 선, 사면 시작 선, 소단선, 사면 끝 선, 사면표기 시작점, 사면표기 끝점을 차례로 정의합니다.
     * 사면 끝이 한 점인 경우 선택 항목이 다르며, command에 따라 선택합니다.
c. 명령 완료

두 선으로 그리기

a. 대화상자에서 레이어와 색상, 표시간격, 사면 타입을 설정합니다.
b. 사면 시작 선과 끝선(점)을 선택합니다.
