개요
기준점으로부터 원하는 EL을 표기합니다.
실행
[CAD View Mode]
Ribbon Menu > [M-Dream] Tab > 토목 > EL > EL 표시 [FEL]
설명

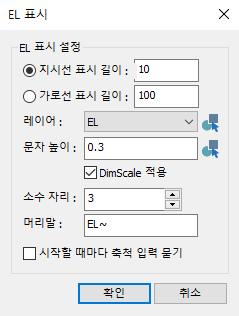

EL 표시 대화상자
[옵션 설정]
지시선의 표시 길이를 설정합니다.
선 및 텍스트의 레이어를 설정합니다.
텍스트 높이와 폭, 소숫점, 머릿말 등을 설정합니다.
EL 표시 기능 설명
EL 표시 기능은 선택한 기준점으로 부터 원하는 위치에 EL을 표기하는 기능입니다.
기능 동작은 아래와 같이 할 수 있습니다.
EL 표시
a. 대화상자 옵션을 설정합니다.
b. 화면에서 기준 EL 값 텍스트 선택하거나 값을 입력합니다.
c. 기준점과 EL 표시할 EL 값을 입력합니다.
d. 명령 완료.
