개요
문자에 포함된 숫자를 지정 값만큼 연속 증가시켜 문자를 작성합니다.
실행
[CAD View Mode]
Ribbon Menu > [M-Dream] Tab > 문자1 > 연속 숫자 증가 [TEI]
설명

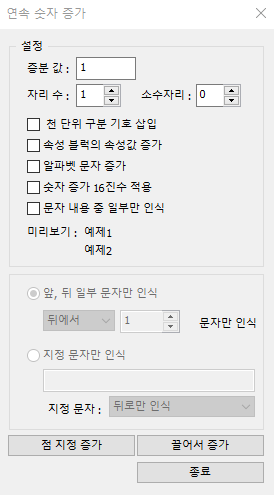

연속 숫자 증가 대화상자
[옵션 설정]
설정
숫자를 얼마씩 증가시킬지 지정하고, 증가할 숫자의 자리수와 소수자리수를 설정합니다.
천 단위 구분 기호 삽입 : 도면의 숫자가 1000이 넘는 경우 천단위 구분기호(,)를 삽입합니다.
속성 블록의 속성값 증가 : 속성 블록안의 속성 문자 값도 증가시킵니다.
알파벳 문자 증가 : 알파벳 문자는 대문자, 소문자를 구분하여 증가합니다.
A, B, …, Z, AA, AB, …, AZ, BA, … 순으로 증가합니다.
숫자 증가 16진수 적용 : 체크하면 증가된 결과를 16진수로 표시합니다.
문자 내용 중 일부만 인식 : 체크하면 문자 내용 중 일부만 인식 할 수 있습니다.
문자 내용 중 일부만 인식
앞, 뒤 일부 문자만 인식
예를 들어 123-ABC-456 내용의 문자가 있는 경우 '앞에서' 3 문자만 인식 옵션을 선택했다면 위 문자 내용에서 맨 앞의 123 만 숫자를 증가할 수 있습니다.
지정 문자만 인식
예를 들어 123-ABC-456 내용의 문자가 있는 경우 지정 문자에 'ABC'를 입력하고, 지정 문자 '앞,뒤 모두 인식' 옵션을 선택했다면 위 문자 내용에서 ABC 앞,뒤의 123 과 456 숫자를 모두 증가할 수 있습니다.
증가 방식
점 지정 증가 :
숫자를 증가시킨 문자를 지정한 점에 복사하면서 증가하는 방식입니다.
증가시킨 문자의 위치를 직접 지정하고 싶을 때 사용합니다.
끌어서 증가 :
숫자를 지정 간격, 방향으로 쭉 끌어서 연속 증가하는 방식입니다.
동일한 간격, 한 방향으로 한번에 증가하고 싶을 때 사용합니다.
연속 숫자 증가 기능 설명
기능은 아래와 같이 동작합니다.
점 지정 증가
a. 숫자 또는 알파벳 문자가 포함된 객체 선택
b. 복사 기준점 지정
c. 다음 점 지정 (반복)
d. 명령 완료
끌어서 증가
a. 숫자 또는 알파벳 문자가 포함된 객체 선택
b. 복사 기준점 지정
c. 방향 및 간격 거리점 지정
d. 복사 종료 점 지정
e. 명령 완료
