개요
선택한 문자들에 일괄로 지정한 숫자를 +, -, ×, ÷ 합니다.
실행
[CAD View Mode]
Ribbon Menu > [M-Dream] Tab > 문자1 > 숫자 증감 [ADD]
설명

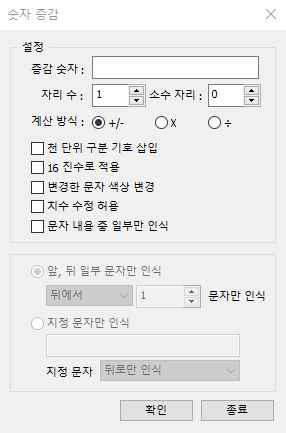

숫자 증감 대화상자
[옵션 설정]
증감 숫자
선택한 문자들에 +, -, ×, ÷될 숫자를 입력합니다.
자리수
숫자 앞 쪽에 0을 채워 표시할 전체 숫자 개수를 의미합니다.
예를 들어 증감된 숫자가 9이고 자리수가 3이면 009가 됩니다.
자리수를 적용하지 않으려면 1을 입력합니다.
소수 자리
지정한 값을 증감 후 표시될 문자의 소수 자릿수를 지정합니다.
예를 들어 증감된 숫자가 10이고 소수 자리가 2면 10.00이 됩니다.
증감 옵션
천 단위 구분 기호 삽입 : 체크 시 도면의 숫자가 1000이 넘는 경우 천 단위 구분기호(,)를 삽입합니다.
16 진수로 적용 : 체크 시 증감된 결과를 16진수로 표현합니다.
변경한 문자 색상 변경 : 체크 시 증감된 결과 문자의 색상을 변경합니다.
치수 수정 허용 : 체크 시 치수의 숫자도 증감할 수 있습니다.
문자 내용 중 일부만 인식 : 체크 시 선택한 문자 내용 중 일부에만 증감할 수 있습니다.
앞, 뒤 일부 문자만 인식
예를 들어 123-ABC-456 내용의 문자가 있는 경우 ‘뒤에서’ 3 문자만 인식 옵션을 선택했다면
위 문자 내용에서 맨 뒤의 456에 대해서만 증감할 수 있습니다.
지정 문자만 인식
예를 들어 AA03-BB1내용의 문자가 있는 경우 지정 문자에 ‘BB’를 입력하고, 지정 문자 ‘뒤로만 인식'
옵션을 선택했다면 BB뒤의 1에 대해서만 숫자를 증감할 수 있습니다.
숫자 증감 기능 설명
기능은 아래와 같이 동작합니다.
숫자 증감
a. 숫자 증감 대화상자 설정
b. 증감시킬 문자 선택
c. 명령 완료
