개요
객체 상 지정한 두 점 중간에 지정한 문자를 표기하는 기능입니다.
실행
[CAD View Mode]
Ribbon Menu > [M-Dream] Tab > 문자1 > 두 점 사이 문자쓰기 [TMP]
설명

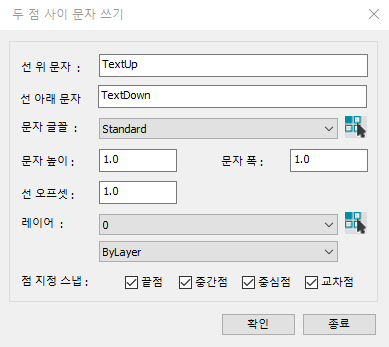

두 점 사이 문자쓰기 대화상자
[옵션 설정]
선 위 문자
지정한 선의 두 점 중간 위에 표기될 문자입니다.
선 아래 문자
지정한 선의 두 점 중간 아래에 표기될 문자입니다.
문자 글꼴, 높이, 폭, 레이어
표기될 문자의 글꼴, 높이, 폭, 레이어를 설정합니다.
선 오프셋
문자와 선 사이의 떨어진 가격을 지정합니다.
점 지정 스냅
현재 프로그램의 객체 스냅 설정을 무시하고 기능 실행 중 사용할 객체 스냅을 설정합니다.
모두 해제하면 프로그램의 객체 스냅이 적용되며, 하나라도 체크한 경우 체크한 스냅만 적용됩니다.
두 점 사이 문자쓰기 기능 설명
두 점 사이 문자쓰기 기능은 선택한 선 위 또는 아래에 문자객체를 생성하는 기능입니다.
기능 동작은 아래와 같이 할 수 있습니다.
두 점 사이 문자 쓰기
a. 대화상자에서 문자 내용, 글꼴, 높이, 폭, 레이어 등을 설정합니다.
b. 문자를 쓸 대상 객체, 중간점을 파악하기 위한 시작점과 끝점을 선택합니다.
c. 명령 완료.
