개요
선택한 문자들을 하나의 문자로 합칩니다.
실행
[CAD View Mode]
Ribbon Menu > [M-Dream] Tab > 문자2 > 문자 합치기 [TJO]
설명

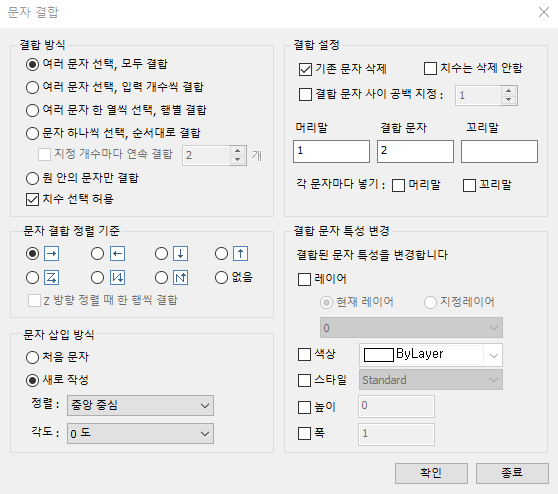

문자 합치기 대화상자
[옵션 설정]
결합 방식
여러 문자 선택, 모두 결합 :여러 개의 문자를 선택해 모두 하나로 합칩니다.
여러 문자 선택, 입력 개수씩 결합 : 선택한 여러 개의 문자를 입력 개수씩 결합합니다.
여러 문자 선택, 행별 결합 : 여러 개의 문자를 한 열씩 선택해 한 행씩 합칩니다.
문자 하나씩 선택, 순서대로 결합 :
문자를 하나씩 선택해 선택한 순서대로 내용을 합칩니다.
- 지정 개수마다 연속 결합 : 지정 개수만큼 문자를 선택하면 바로 결합시키는 설정입니다.
원 안의 문자만 결합 : 도면에 선택된 원 안의 문자들을 결합합니다.
치수 선택 허용 : 치수의 문자도 선택 가능하게 합니다.
문자 결합 정렬 기준
좌→우, 상→하 등 선택한 방향에 위치한 순서대로 문자가 정렬되어 결합됩니다.
Z 방향 정렬 때 한 행씩 결합 : 체크 시 Z방향으로 한 행씩 결합됩니다.
문자 삽입 방식
처음 문자 : 맨 처음 선택한 문자의 내용을 결합된 문자 내용으로 바꿉니다.
새로 작성 : 사용자가 지정한 문자 삽입 점 위 치에 새 문자를 작성합니다.
선택한 결합 방식에 따라 정렬, 각도, 간격 등을 설정할 수 있습니다.
결합 설정
기존 문자 삭제 : 체크하면 합친 문자 작성 후 기존 선택했던 문자를 삭제합니다.
치수는 삭제 안함 : 체크하면 합친 문자 작성 후 선택했던 치수는 삭제하지 않습니다.
결합 문자 사이 공백 지정 : 체크하면 합친 문자 사이에 지정한 값만큼 공백을 삽입할 수 있습니다.
머리말, 결합문자, 꼬리말 :
머리말과 꼬리말은 합쳐진 문자의 앞, 뒤에 추가로 넣을 내용을 의미하고, 결합문자는 합쳐진 문자의 문자 사이사이에
넣을 값을 의미합니다.
각 문자마다 넣기 : 체크하면 지정한 머리말, 꼬리말을 합치기 전 각 문자마다 넣어서 합칩니다.
결합 문자 특성 변경 : 결합된 문자의 레이어, 색상, 스타일, 높이, 폭을 변경할 때 사용합니다.
문자 합치기 기능 설명
기능 동작은 아래와 같이 할 수 있습니다.
아래 동작은 모두 ‘문자 삽입 방식 = 처음 문자'일 때를 나타냅니다.
’문자 삽입 방식=새로 작성'인 경우에는 아래 동작의 마지막에 ‘문자를 삽입할 점 지정’ 동작이 추가되는 것 이외에 모두 동일합니다.
여러 문자 선택, 모두 결합
a. 대화상자 설정
b. 결합할 문자를 모두 선택
c. 명령 완료
여러 문자 선택, 입력 개수씩 결합
a. 대화상자 설정
b. 결합할 문자를 모두 선택
c. 몇 개씩 결합할지 입력
d. 명령 완료
여러 문자 한 열씩 선택, 행별 결합
a. 대화상자 설정
b. 결합할 문자 열 1 선택
c. 결합할 문자 열 2 선택
d. 결합할 문자 열 3 선택 (없으면 엔터)
e. 명령 완료
문자 하나씩 선택, 순서대로 결합
a. 대화상자 설정
b. 결합할 문자 선택 (반복)
c. 명령 완료
원 안의 문자만 결합
a. 대화상자 설정
b. 기준 원 선택
c. 원 선택 범위 지정
d. 명령 완료
