개요
선택한 객체를 선 객체 상의 지정 점부터 원하는 거리에 정렬 배치합니다.
실행
[CAD View Mode]
Ribbon Menu > [M-Dream] Tab > 수정 > 선 지정 거리에 선택 객체 배치 [AEDC]
선 지정 거리에 선택 객체 배치. 기능 설명
선택한 객체를 선 객체 상의 지정 점부터 원하는 거리에 정렬 배치합니다.
기능 동작은 아래와 같습니다.
선 지정 거리에 선택 객체 배치

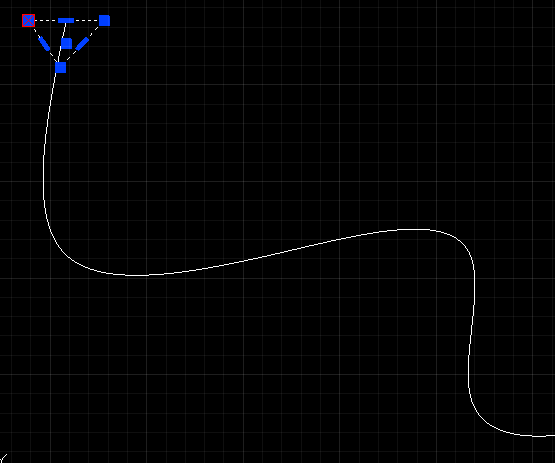

a. 정렬할 객체 선택
b. 선에 정렬할 기준점 지정
c. 대상 선 객체 선택
d. 진행할 방향으로 정렬 위치를 판단하는 점을 지정
e. 정렬 거리를 입력

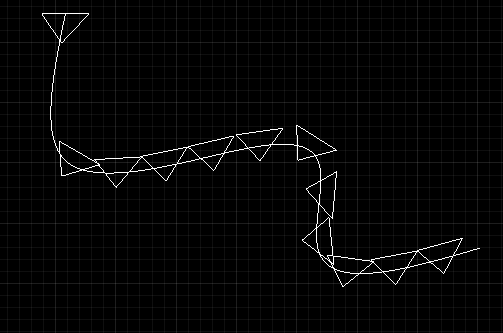

f. 명령 완료
Tip : 정렬되는 객체가 뒤집혀서 정렬된다면
i. 대상 선의 방향을 바꾼다.[매뉴얼_폴리선 방향 바꾸기 기능 RC 참조]
