[CAD ARCHI-DESIGN]검은 화면으로 출력 됩니다.

질문

도면 일부가 검은 화면으로 출력이 됩니다.

답변

질문

검은 화면으로 출력 됩니다.

답변

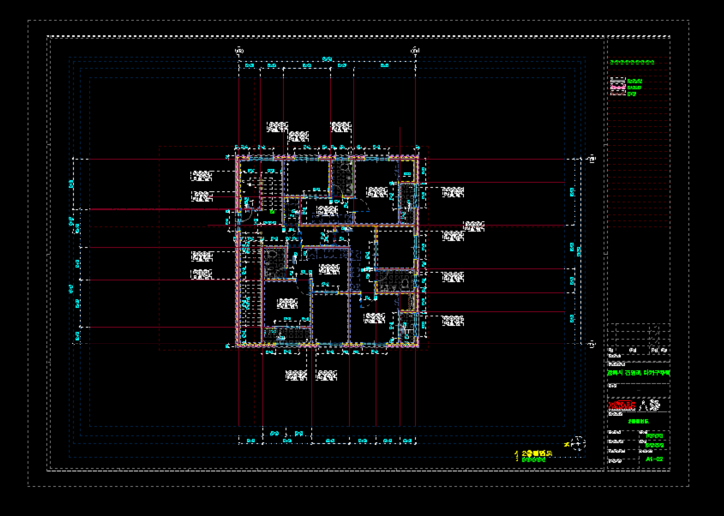

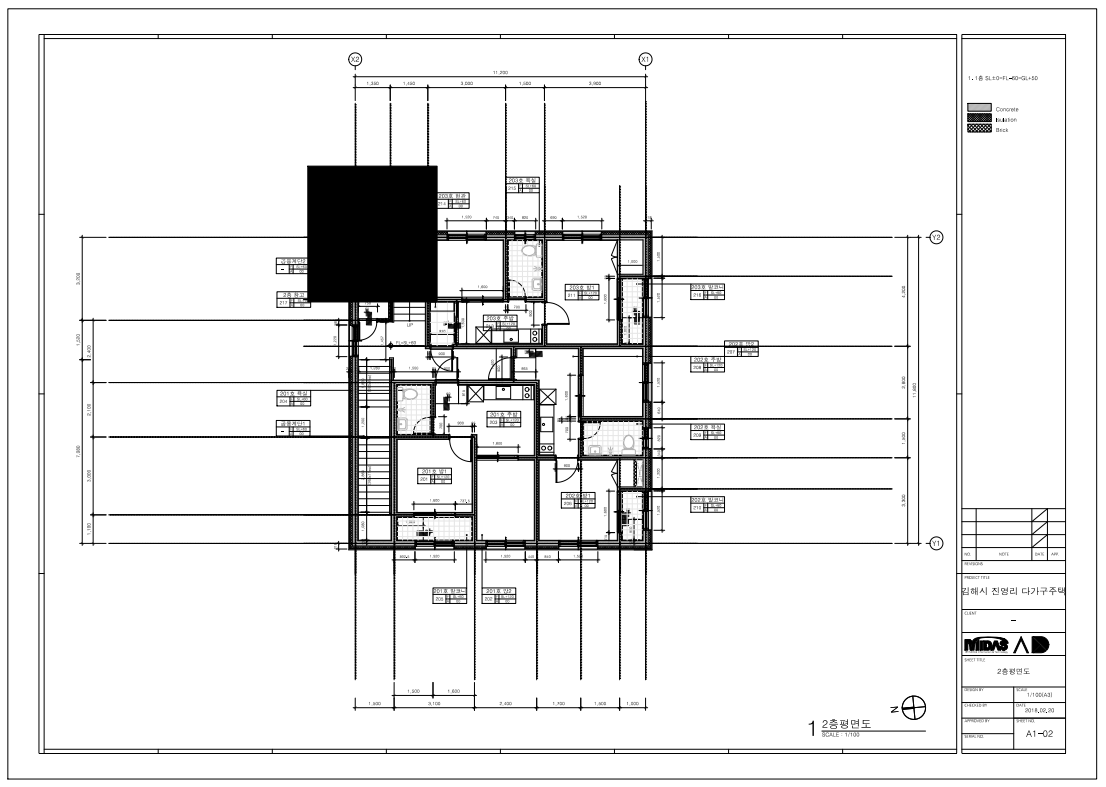

도면 내부에 유령객체가 있어 아래 이미지처럼 도면 일부가 검게 나오는 경우가 발생합니다.

1) AUDIT & PURGE & OVERKILL

아키디자인에서는 캐드 내 오류를 자동으로 탐지하여 해결해주는 감사(Audit) 기능 이 있습니다.

명령창에 Audit을 입력한 후, Y(예)를 입력해 주세요.

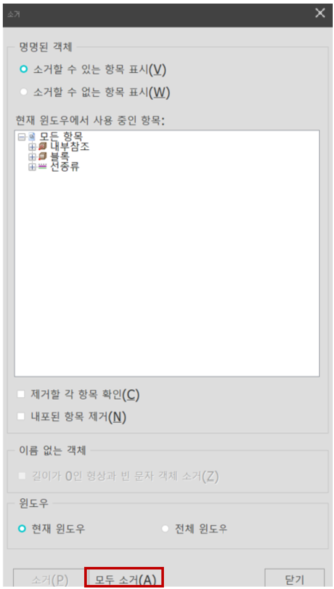

그 후, 존재하지 않는 객체를 제거해 주는 소거(Purge) 명령어를 실행하여, 사용하지 않는 객체들을 모두 소거(A)해 주세요.

마지막으로, 중복객체를 삭제해 주는 명령어인 Overkill을 실행하여 혹시 모를 중복객체들 또한 삭제해 주세요.

2) 객체 전체 선택(Ctrl+A) 후, 사용중인 객체 Shift로 제외 하고 삭제

도면 작업을 하면서 객체를 만들고 지우다보면, 뷰포트 내에 알 수 없는 유령객체가 생기는 경우가 있습니다.

이 경우에는, 먼저 Ctrl+A를 눌러 전체 객체를 선택해 주세요.

그 후 Shift키를 누른 채로 남기고자 하는 객체를 드래그한 후,DELETE키(Erase)를 누르면 불특정 다수의 유령객체들이 삭제되어 문제가 해결됩니다.​​​
