질문
면적 단위를 바꿔도, 정보값이 그대로 입니다
답변

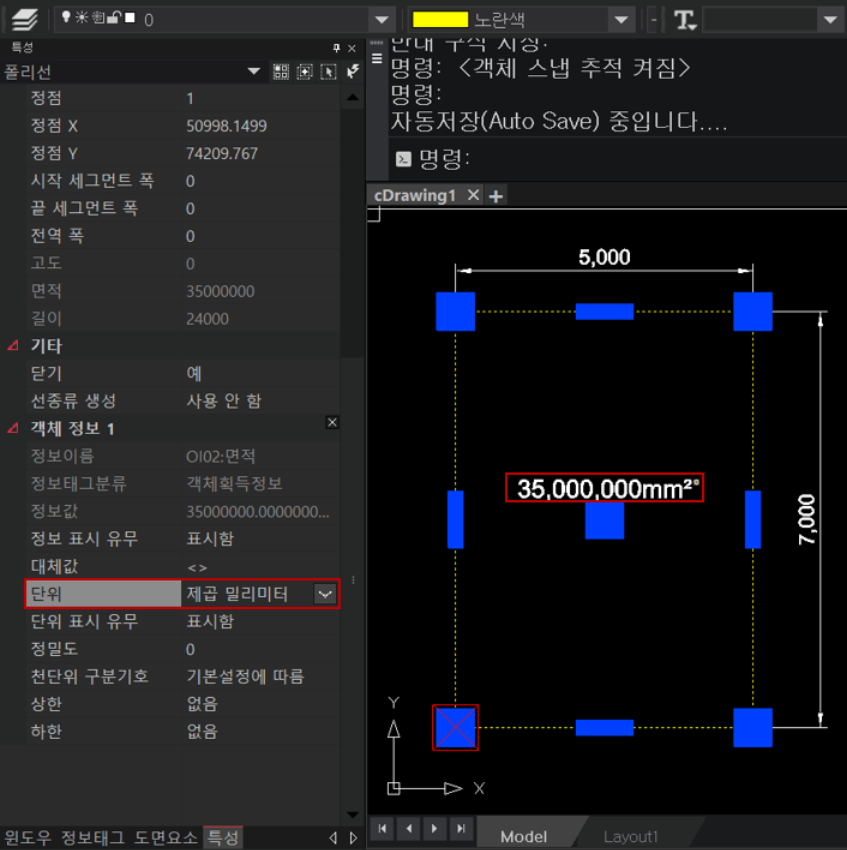

면적 단위가 제곱밀리미터일 때

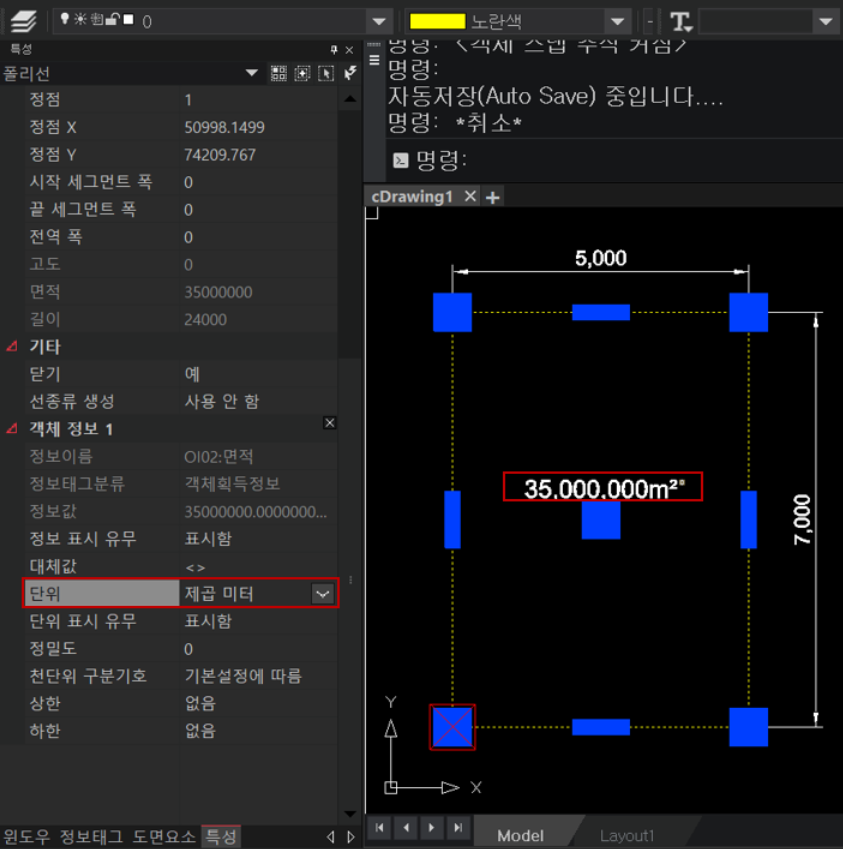

면적 단위가 제곱미터일 때
위 이미지처럼, 면적 정보를 태그한 후 단위를 ㎟에서 ㎡로 바꿨는데도,
정보값이 바뀌지 않는 경우에는 도면 단위를 지정하지 않아 생기는 현상입니다.
이 경우, UNITS 으로 도면 작성에 필요한 축척의 기본 단위를 지정해주어야 합니다.
삽입축척의 단위가 없는 상황

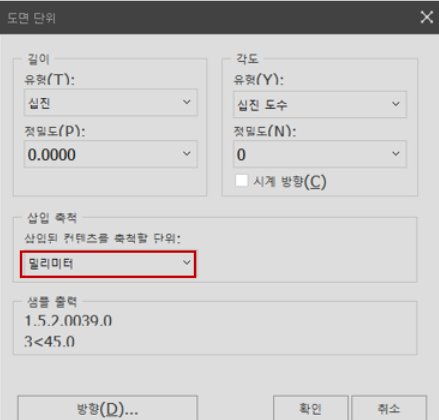

단위없음에서 밀리미터로 변경
위 이미지처럼 UNITS 명령어 실행하신 후,
삽입 축척의 기본 단위를 밀리미터로 설정해주시기 바랍니다.

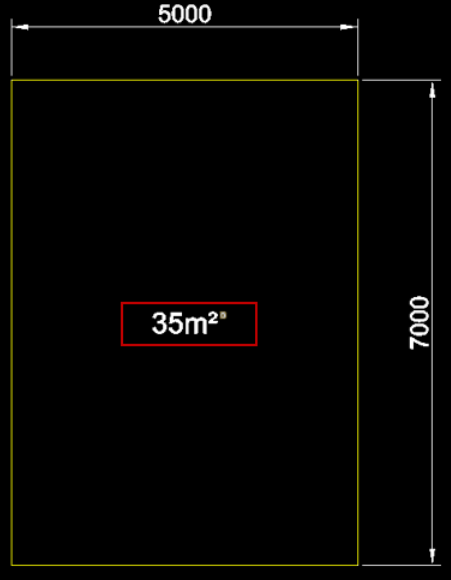

밀리미터로 변경 시, 35,000,000㎟ → 35㎡로 변환
