0.Introduction

MIDAS GH를 사용하기 위해 CIVIL NX와 API를 연결하기 위한 방법을 알아봅니다.

a. Contents

1. API 연결

1-1 Grasshopper Midas Setting 컴포넌트 실행

1-2 CIVIL NX API Setting 실행

1-3 Base URL 및 MAPI-Key 입력

2. 컴포넌트 실행

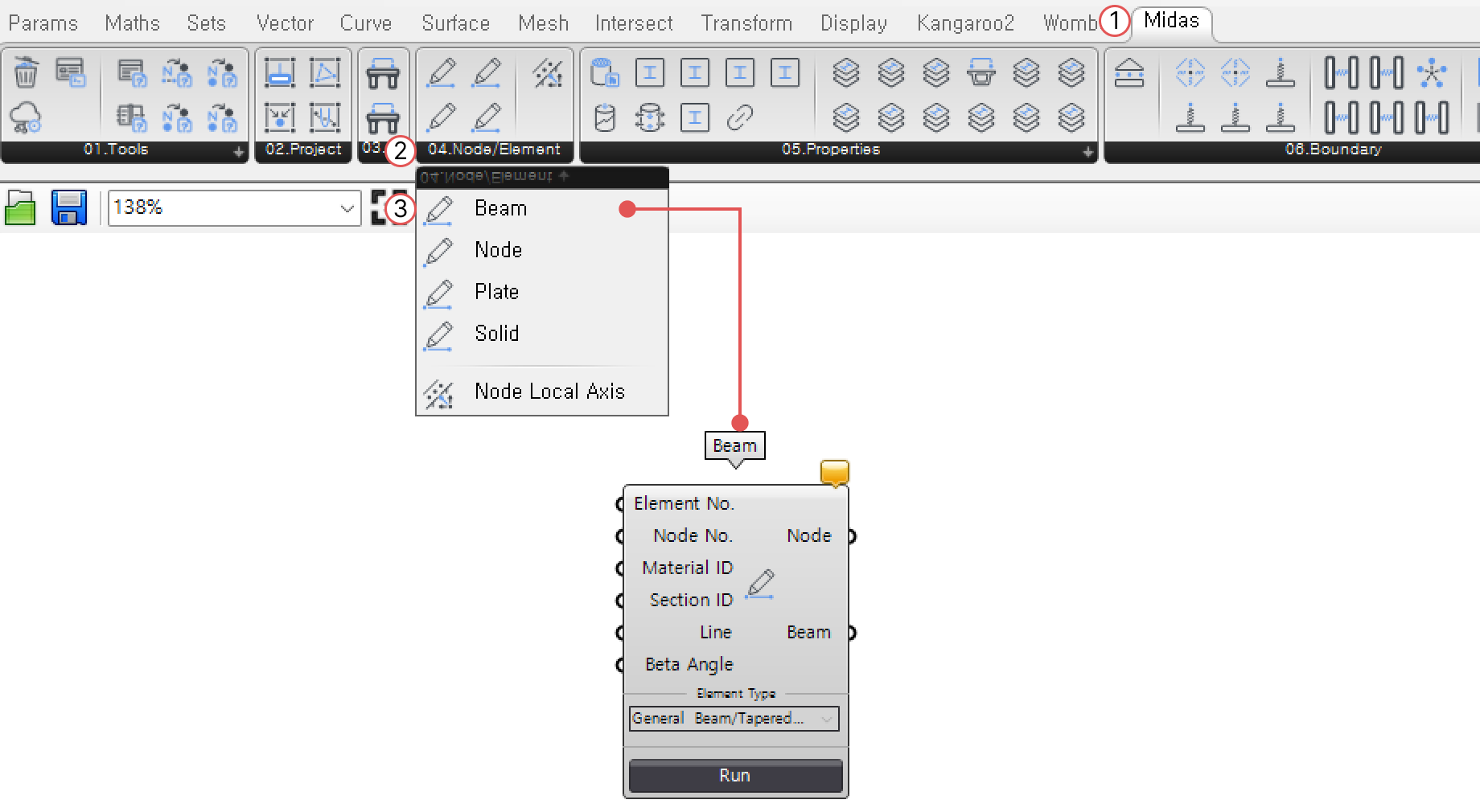

2-1 Create Beam Component

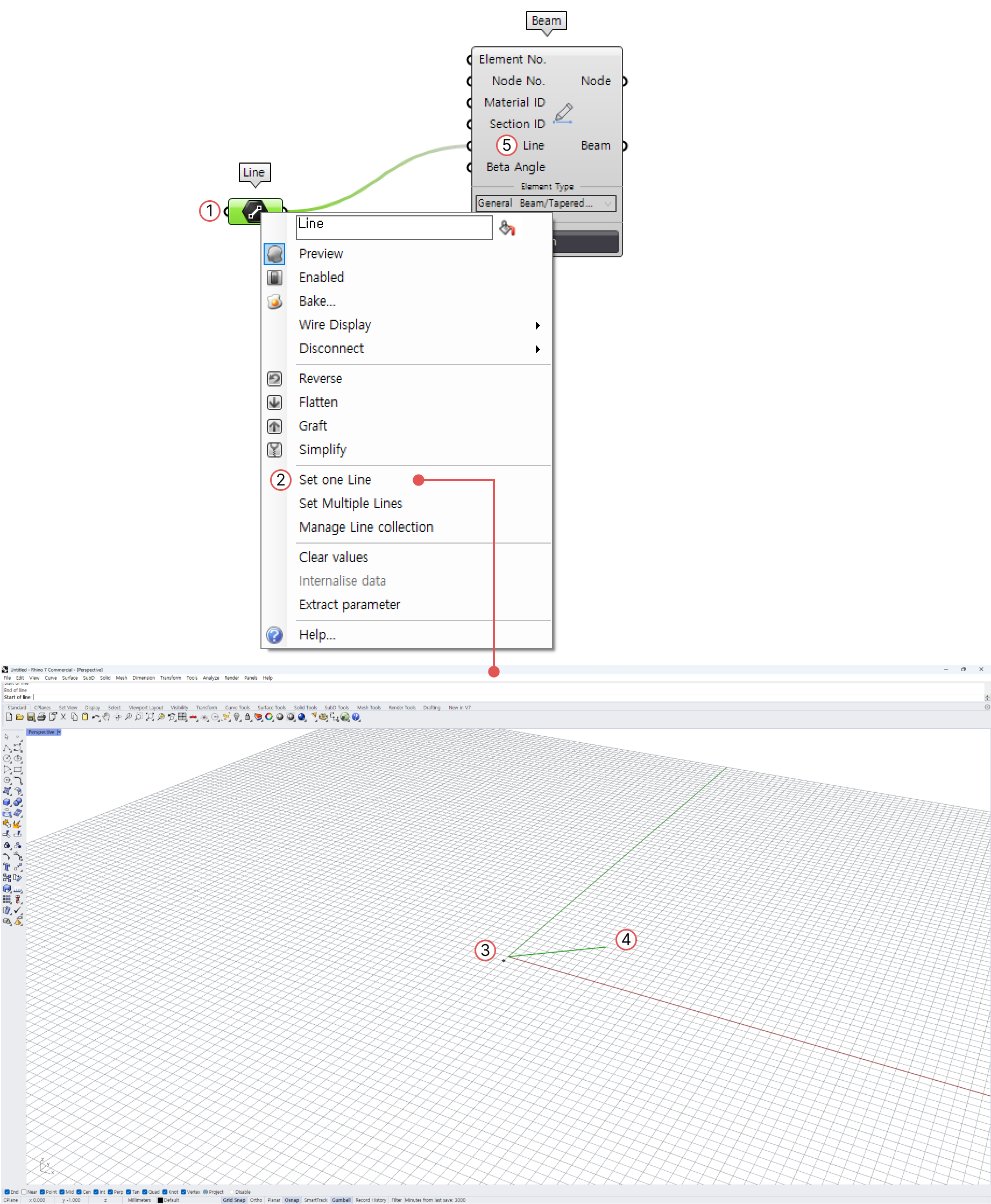

2-2 Input Data

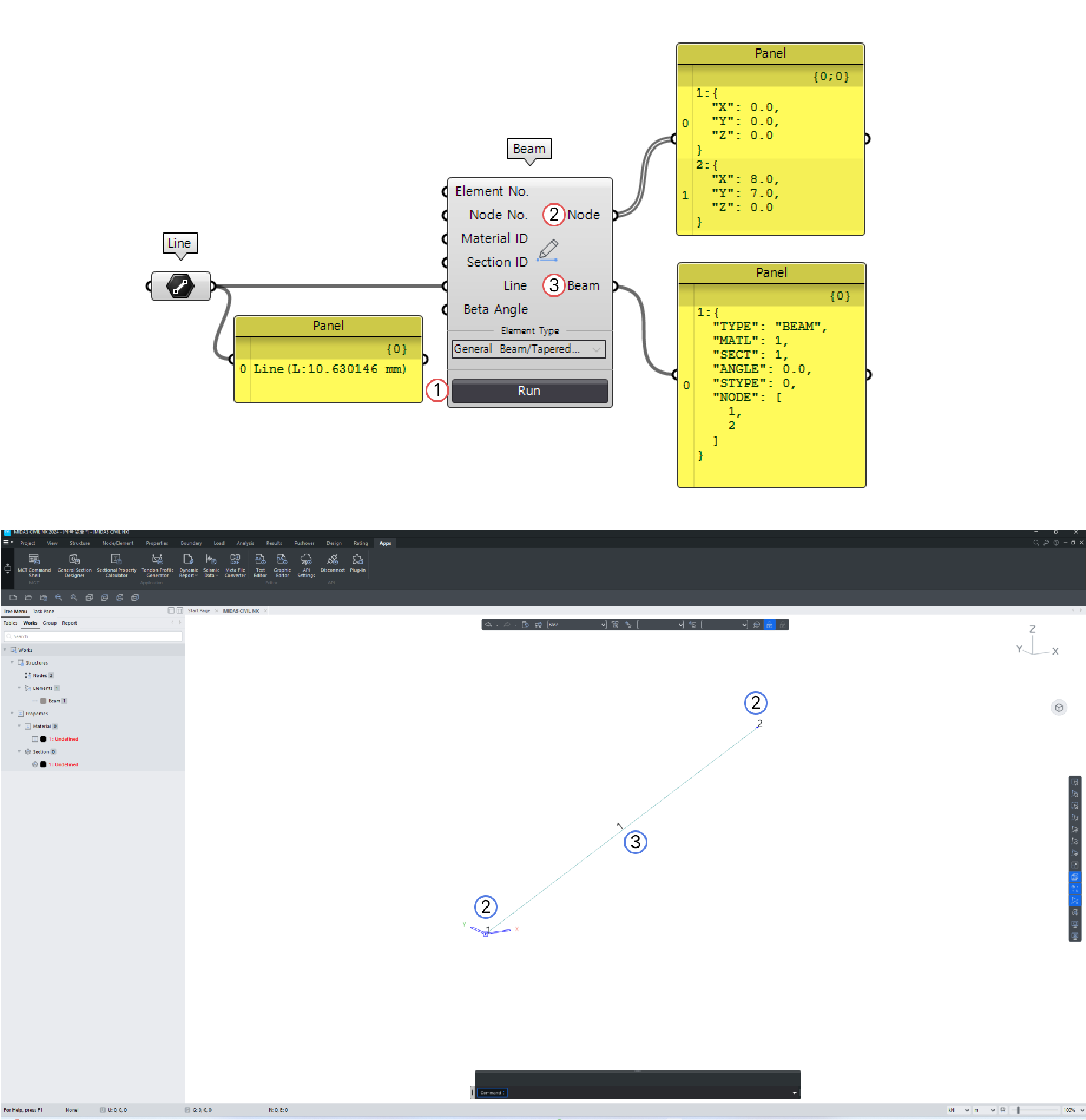

2-3 Run Component

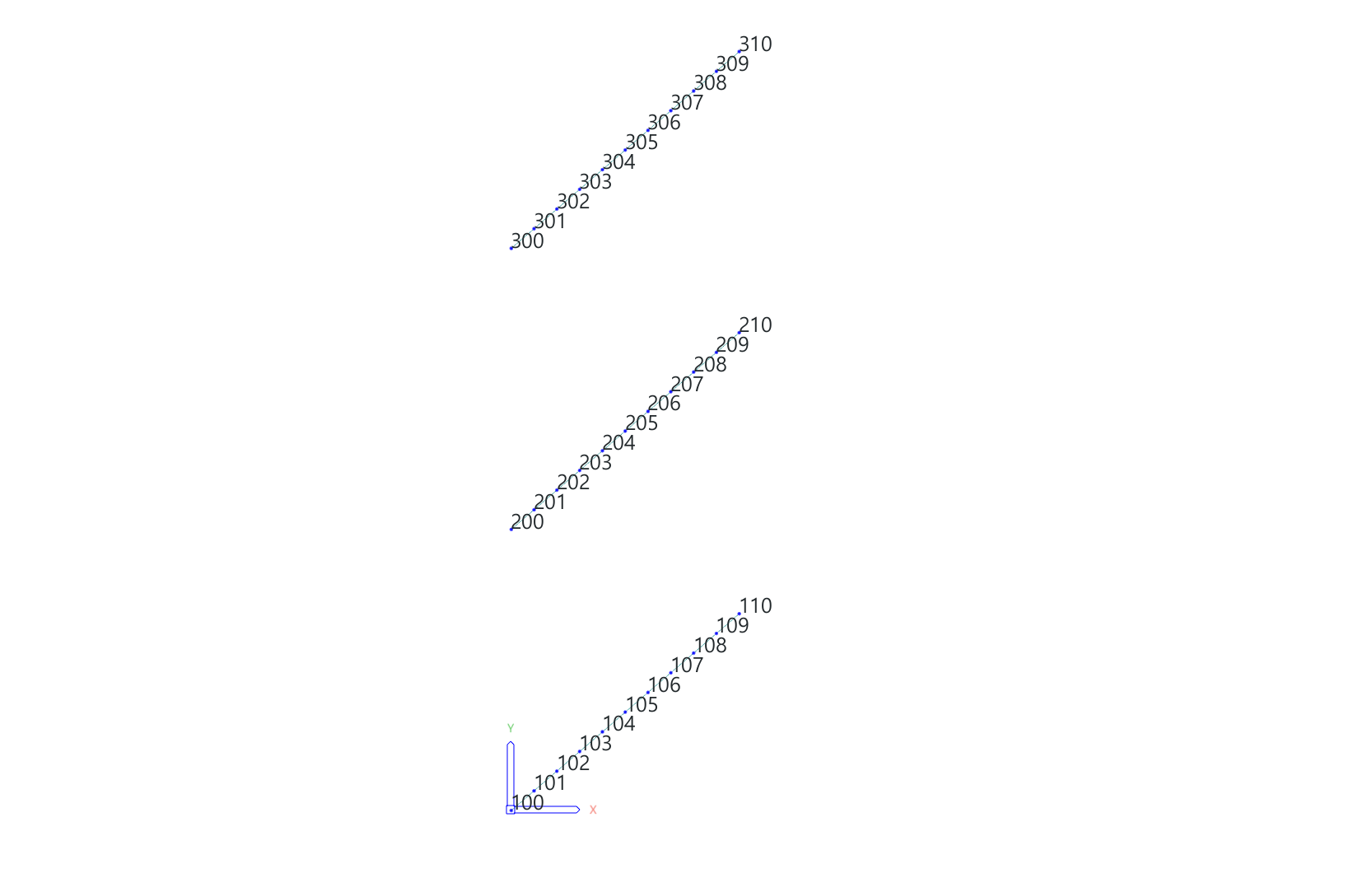

b. Result Preview

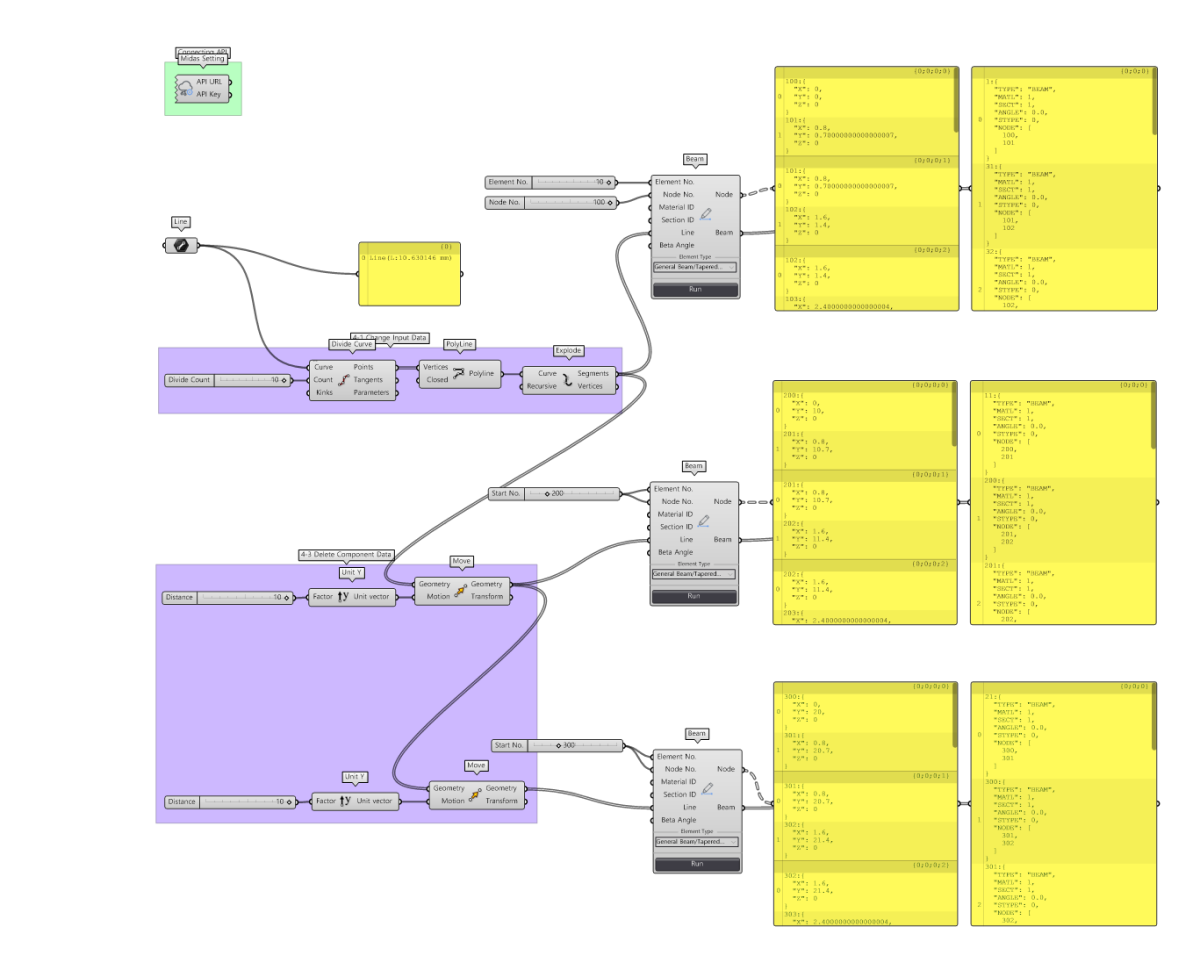

c. Component Flow

1. API 연결

MIDAS GH를 사용하기 위해선 CIVIL NX와 우선 연결하여야 합니다.

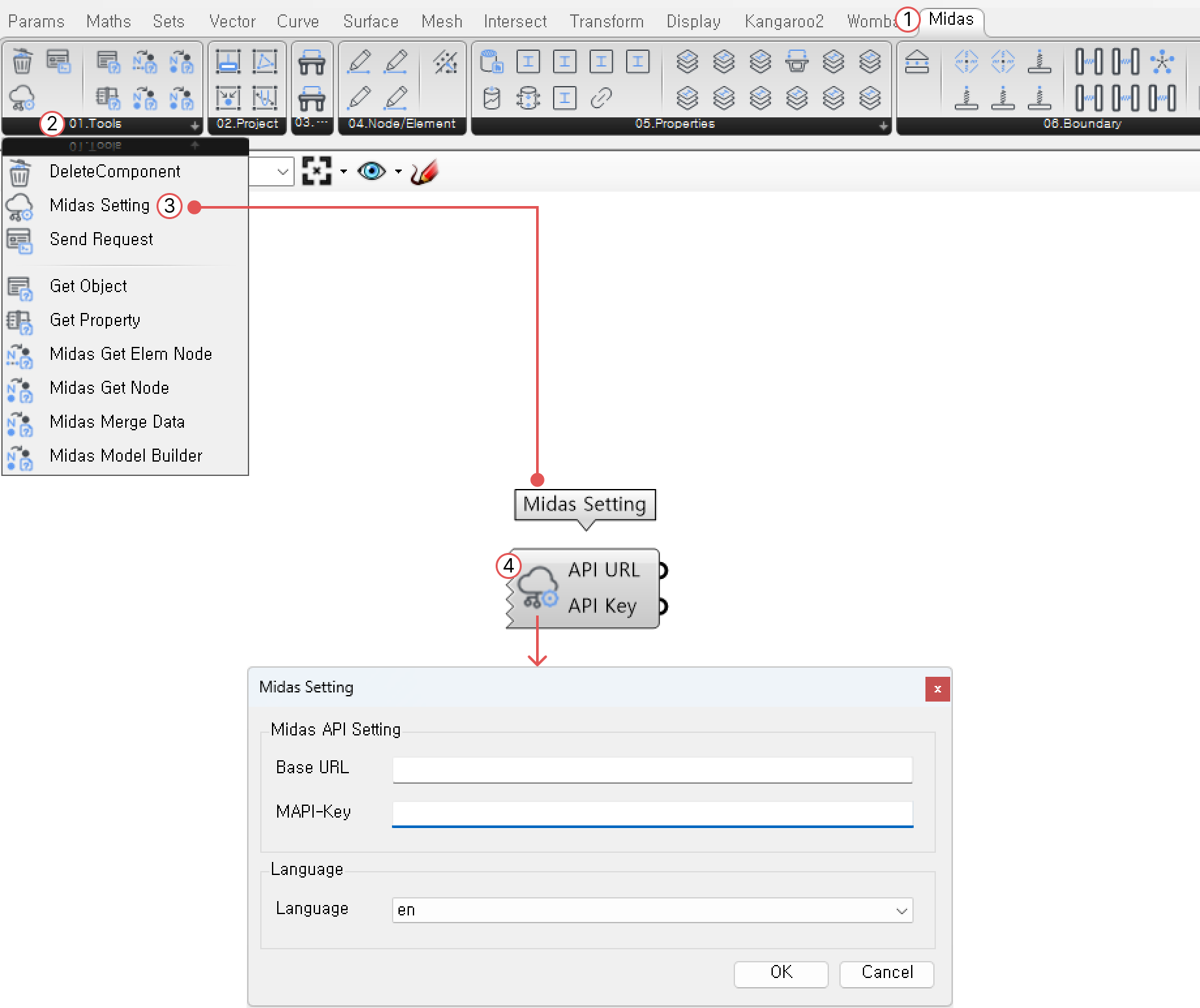

1-1 Grasshopper API 연결 컴포넌트 실행

1. Grasshopper에서 ① [Midas] > ② [Tools] > ③ "Midas Setting" 컴포넌트를 실행

2. "Midas Setting" 컴포넌트의 ④ 아이콘을 더블클릭하여 "Midas Setting" 창을 실행

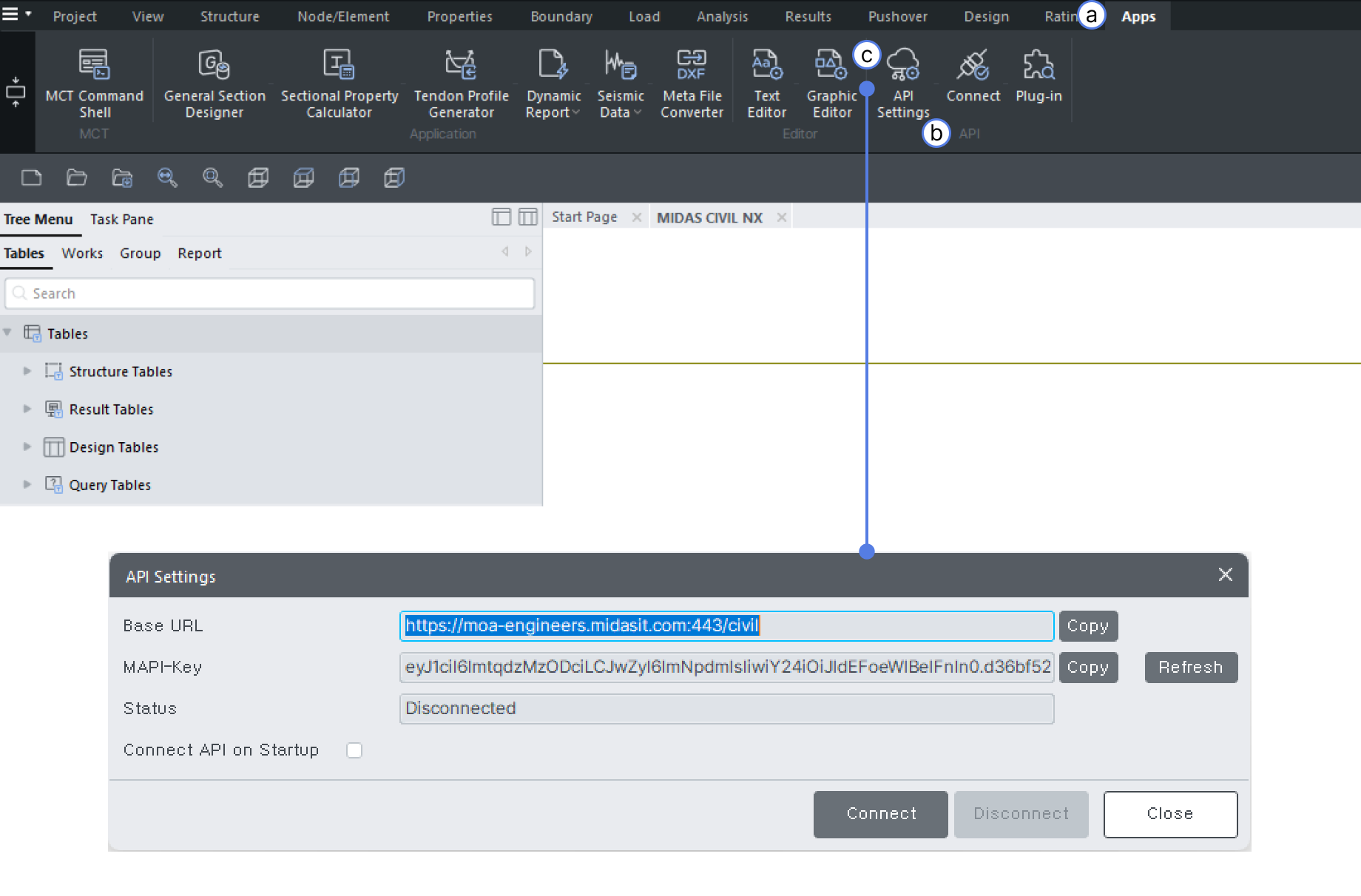

1-2 CIVIL NX API Setting

1. CIVIL NX에서 ⓐ [Apps] tab > ⓑ [API] group > ⓒ Midas Settings 실행

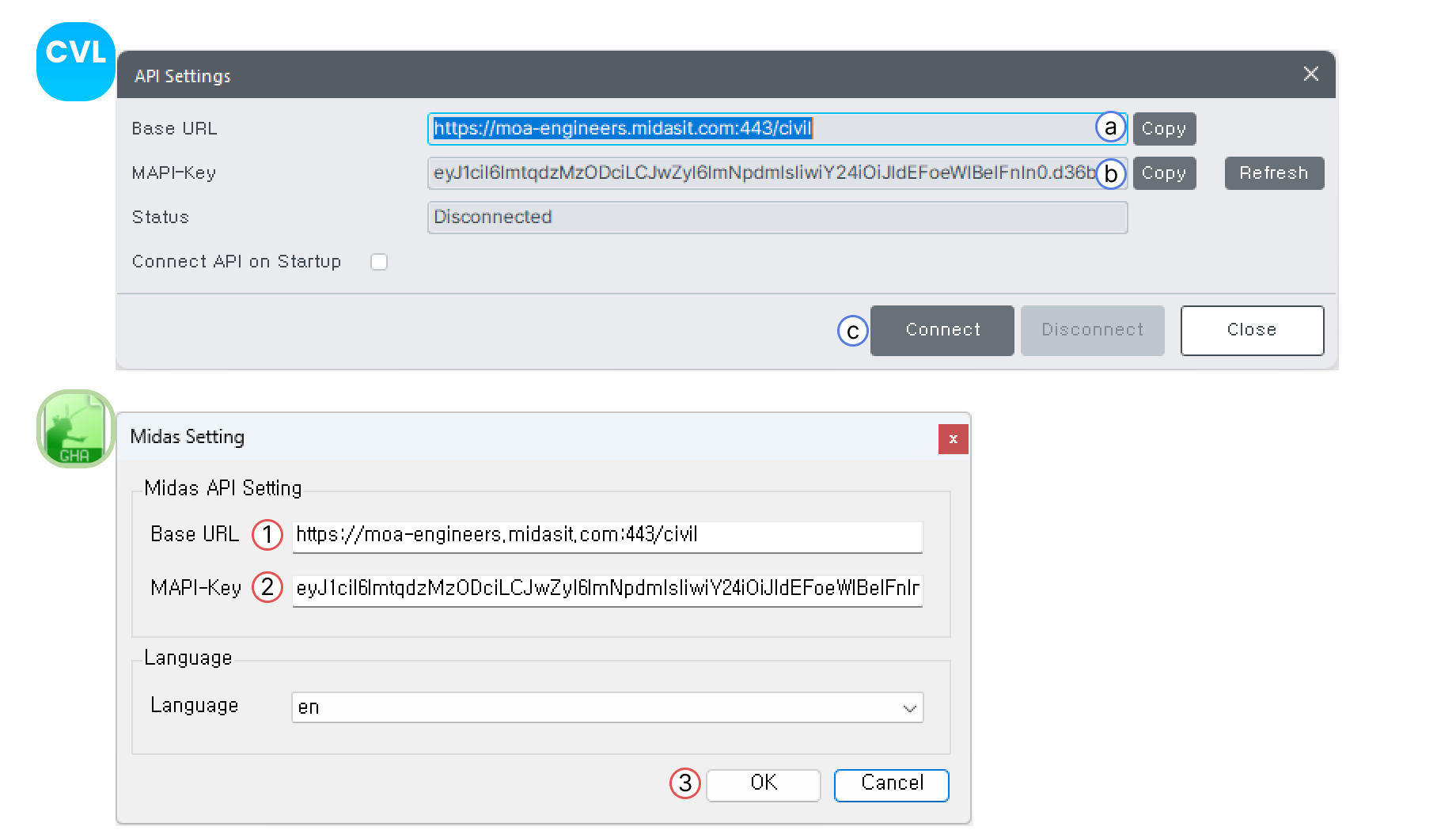

1-3 API 연결

1. CIVIL NX의 ⓐ Base URL의 "Copy" 버튼을 클릭

2. Grasshopper의 ① Base URL에 입력

3. CIVIL NX의 ⓐ MAPI-Key의 "Copy" 버튼을 클릭

4. Grasshopper의 ① MAPI-Key에 입력

5. CIVIL NX의 ⓒ "Connect" 버튼을 클릭

6. Grasshopper의 ③ "OK" 버튼을 클릭

Tips

Grasshopper의 Midas Setting은 한번 연결하면 Setting 정보가 유지되며, 이후에는 MAPI-Key가 변경하여야 할 경우에만 새로 적용하면 됩니다.

2. 컴포넌트 실행

연결을 완료했다면 가장 처음으로 요소를 생성해 보도록 하겠습니다.
MIDAS GH는 CIVIL NX와 같이 1차원 요소인 "Beam" , 2차원 요소인 "Plate" , 3차원 요소인 "Solid" 형태를 지원합니다. 그중 가장 간단한 "Beam" 요소를 생성해 보도록 하겠습니다.
