Steel Code Check

기능

• 기준강도 검증결과와 해석결과를 이용하여 사용자가 선택한 철골부재와 하중조합에 대해 검토결과를 출력합니다.
• 사용자가 선택한 철골부재의 단면검토 및 방향을 직접 선택할 수 있으며 부재별 검토결과를 쉽게 확인할 수 있습니다.
• Steel Code Check기능은 활하중 감소계수, 지진하중 응답수정계수와 이동하중을 반영하여 전체적인 부재 설계에 대한 내용을 검증할 수 있습니다.

호출

메인 메뉴에서 [Design] 탭 > [Type : Steel Design] > [Perform] 그룹 > [Steel Code Check]

입력

강도검증 출력결과는 부재(Member)별 또는 단면(Property)별로 최대 조합응력비(조합강도비)를 갖는 위치 및 하중조합조건의 강도검증 결과를 출력합니다.

강도검증 결과는 사용자선택 단위계를 기준으로 출력합니다

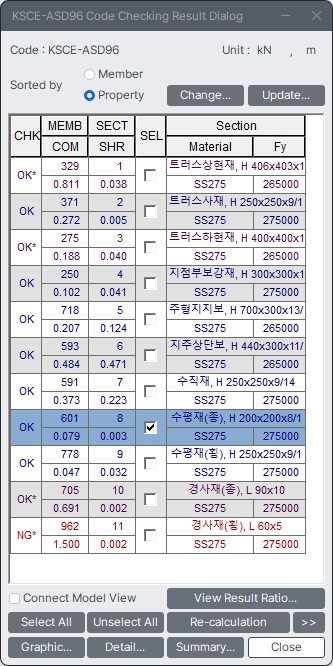

Code Checking Result Dialog

CHK : 부재별 강도검증결과의 표시

- "OK" : 조합응력비와 전단응력비가 1.0이하이고, 세장비가 허용세장비보다 작은 경우

- "OK*" : 조합응력비와 전단응력비가 1.0이하이고, 세장비가 허용세장비보다 큰 경우

- "NG" : 조합응력비와 전단응력비가 1.0을 초과하고, 세장비가 허용세장비보다 작은 경우

- "NG*" : 조합응력비와 전단응력비가 1.0을 초과하고, 세장비가 허용세장비보다 큰 경우

MEMB : 부재번호

COM : 최대 조합응력비 (Maximum Combined Interaction Ratio)

SECT : 단면번호

SHR : 전단력에 대한 응력비 (발생전단응력/허용전단응력)

SEL : 단면변경, 재검토, 결과출력을 위한 부재선택

SpaceBar Key로 선택 및 취소할 수 있다.

Member Name : 사용자 입력 및 프로그램 내부 단면명칭

Material : 사용자 입력 및 프로그램 내부 재질명칭

Fy : 항복강도

LCB : 최대 조합응력비가 발생하는 하중조합조건번호

Fx : 축방향력

My : 강축에 대한 휨모멘트

Mz : 약축에 대한 휨모멘트

검토 조건 : 검토 주축

휨&축응력 : 부재의 휨&축응력에 대한 발생응력, 허용응력

전단응력 : 부재의 전단에 대한 발생응력, 허용응력

함성응력 :  함성응력 비율

공통 Control

: 강도검증에 적용된 규준을 나타냅니다.

: 사용자 선택 단위계를 나타냅니다.

,  :  모든 부재를 선택하거나 모든 부재의 선택을 취소합니다.

설계된 부재 전체에 영향을 줄 수 있는 설계변수(Modify Steel Material 등)를 수정할 때는 설계결과가 삭제되므로 이 기능을 이용할 수 없다.

Connect Model View 선택 후 원하는 부재 선택 시 화면상에 해당 선택 부재가 선택되어 보여집니다.

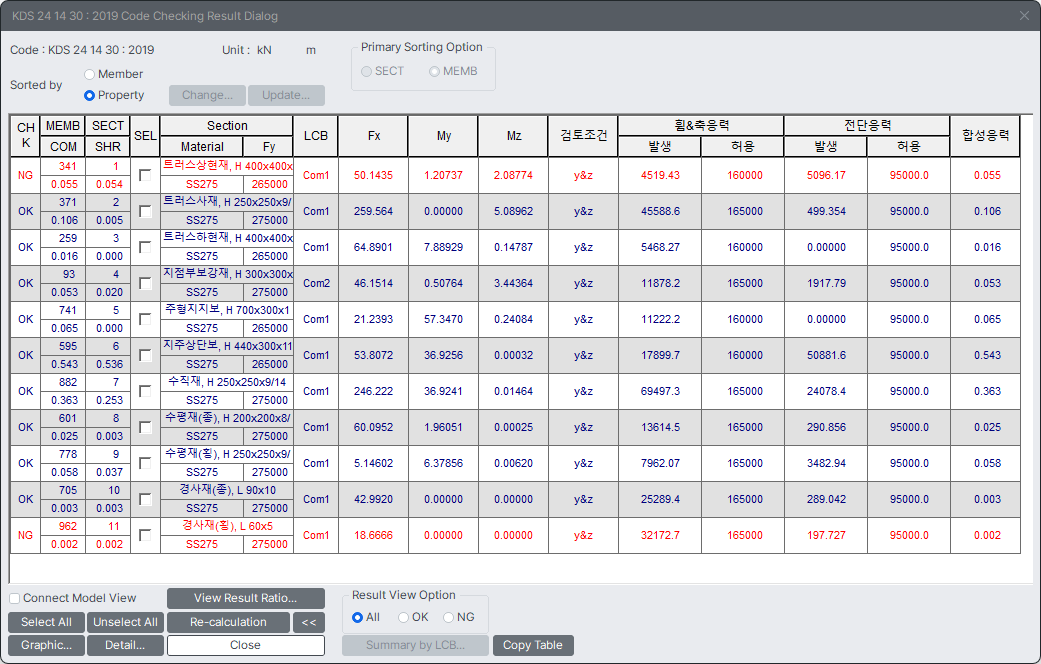

: 강도검증 결과를 세부적으로 보여줍니다.

: 강도검증 결과를 간략하게 보여줍니다.

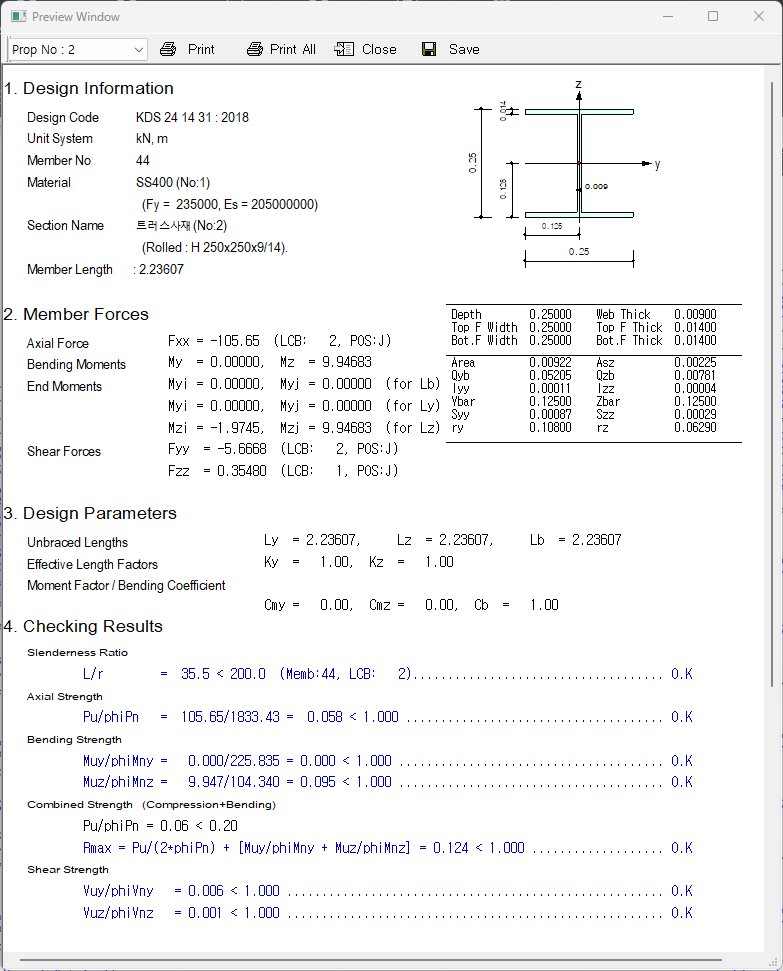

: 선택 부재에 대한 강도 검증 결과의 요약 계산서를 출력합니다.

All : 강도검증된 전체결과를 Checking Result 대화상자에 출력합니다.

OK : 강도검증된 결과 중 OK된 결과를 Checking Result 대화상자에 출력합니다.

NG : 강도검증된 결과 중 NG된 결과를 Checking Result 대화상자에 출력합니다.

선택된 부재의 전체 하중조합에 대한 강도검증 결과를 출력합니다.

: 설계결과 창을 닫습니다.

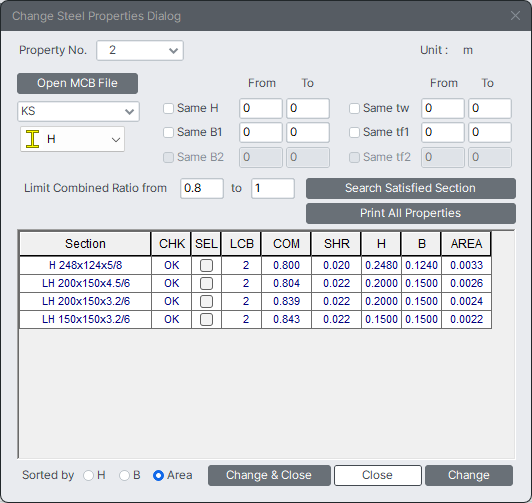

단면변경

: 선택된 부재들의 조건에 맞는 단면을 제안합니다.

Member Name : 프로그램 내부 단면명칭

CHK : 단면 강도검증결과의 표시

* OK : 단면의 발생응력(소요강도)이 허용응력(설계강도) 범위 내에 있음

* NG : 단면의 발생응력(소요강도)이 허용응력(설계강도) 범위를 초과함

SEL : 변경하고자 하는 단면을 선택합니다.

LCB : 최대 조합응력비(조합강도비)가 발생하는 하중조합조건번호

COM : 최대 조합응력비(조합강도비)(Maximum Combined Interaction Ratio)

SHR : 전단력에 대한 응력비(강도비) 발생전단응력/허용전단응력(소요전단강도/설계전단강도)

H : 단면의 높이 B : 단면의 폭 Area : 단면의 단면적

B : 단면의 폭

Area : 단면의 단면적

: 변경할 단면번호 선택

: 단면 DB로 사용할 MCB 파일 열기

(사용자에 의해 단면정보가 저장되어 있는 MCB 파일은 사용가능하고, DB/User Section만 DB 구축에 포함)

: 변경하고자 하는 단면의 DB 결정

: 변경하고자 하는 단면의 형상 결정

변경하고자 하는 단면치수 범위 결정

현재 사용하고 있는 단면과 일부치수가 같은 단면으로 범위를 설정할 경우는 CheckBox를 지정하고, 범위를 지정할 경우, From과 To에 사용하고 있는 단위에 맞게 치수를 입력합니다.

알고 있는 치수로 변경단면을 설정할 경우는 From에만 해당치수를 입력합니다.

 : 변경할 단면의 조합응력비(조합강도비) 범위 결정

: 조건에 맞는 단면 강도검증결과 수행 및 출력

조건에 맞는 철골단면을 출력할 시 조건에 현재단면의 조건이 포함되면 보라색으로 굵게 출력이 됩니다.

: 조건에 맞는 단면의 Properties를 Mct file로 출력

: 단면 강도검증결과 출력 Sorting 기준 선택

H, B 혹은 A를 기준으로 해당단면을 정렬하는 경우, 만일 H를 기준으로 정렬하였는데 동일한 크기가 검색되었다면 B를 기준으로 2차정렬이 수행되며, Area를 기준으로 정렬하였다면 2차정렬은 H와 B 순서로 수행됩니다.

: 선택된 단면으로 강도검증을 수행한 후, Steel 강도검증 결과 파일(.GD1)에 변경된 결과를 저장하고 종료

: 선택된 단면으로 강도검증을 수행한 후, Steel 강도검증 결과파일(.GD1)에 변경된 결과를 저장

: 대화창을 닫습니다.

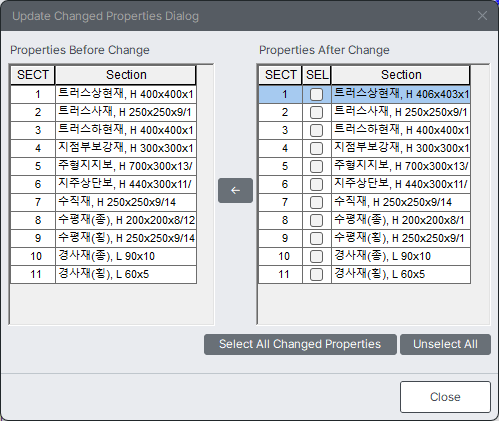

: 강도검증 후 변경된 단면을 모델링 정보에 Update합니다.

Properties Before Change는 해석수행시 적용된 단면정보

Properties After Change는 최종 강도검증 수행후 변경된 단면정보

: 변경된 단면만 자동 선택

: 전체 선택 취소

: 선택된 단면을 모델링 정보에 Update합니다.

: 종료

Update 기능으로 변경된 단면이 데이터베이스(DB)에서 지정한 단면이라면 모델데이터의 단면명칭도 DB명칭과 동일하게 자동으로 변경됩니다

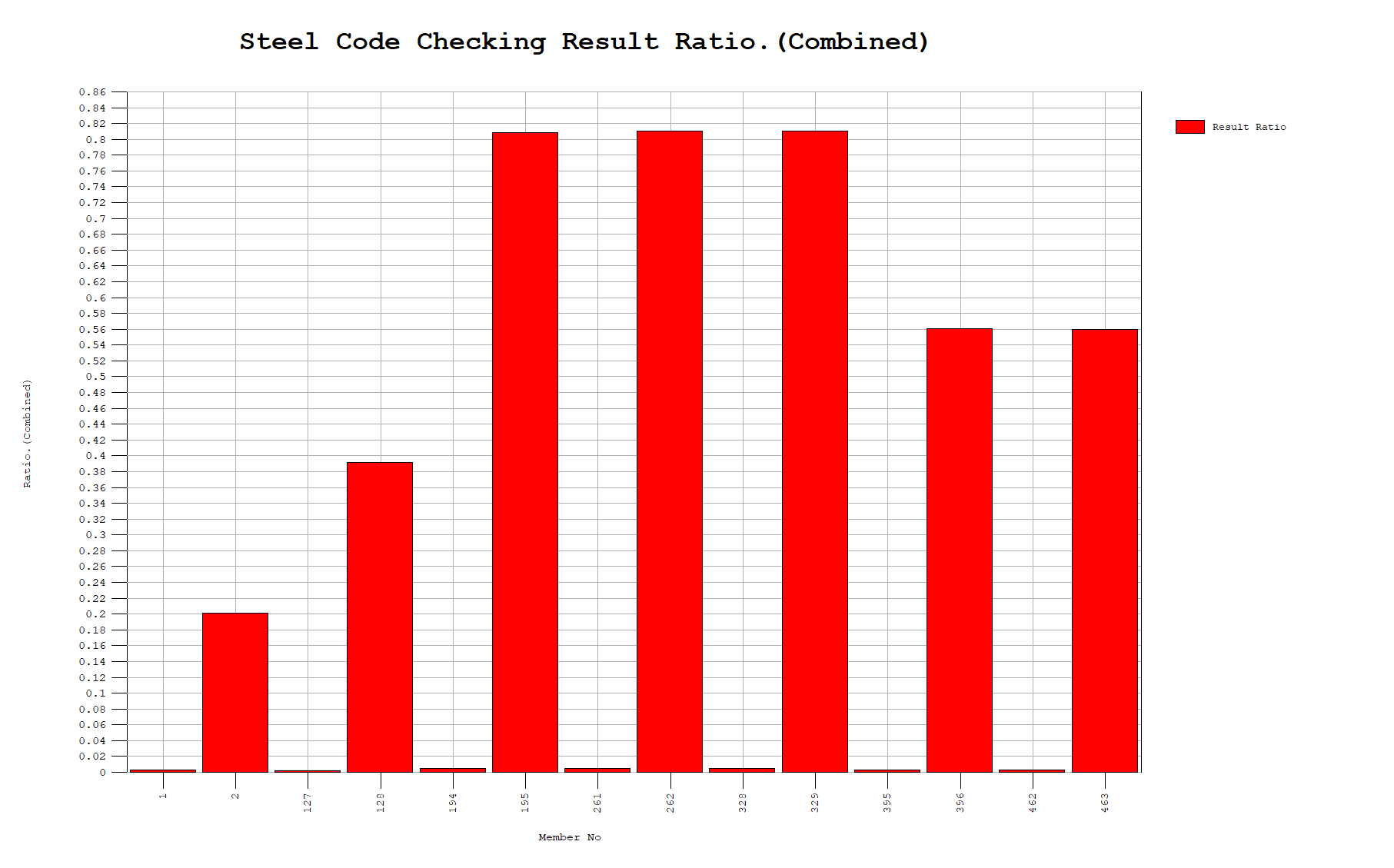

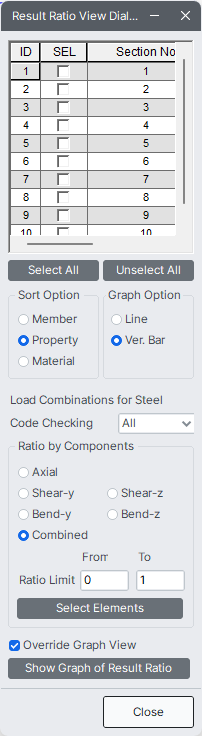

강도검증 결과 그래프 출력

부재별, 재료별, 단면별로 강도검증 결과를 그래프 출력합니다

: 전체선택

: 전체선택 취소

그래프 출력을 위한 Sorting기준 선택. (SEL 선택을 위한 Table 출력기준 설정)

그래프 출력형태 선택. (Line, Vertical Bar 중 선택)

그래프출력 하중조합조건 결정(All 전체 하중조합조건 중 최대 Ratio 발생 하중조합조건)

: 출력할 Ratio 종류 선택

: 출력할 Ratio 범위 설정

Sorting기준, 하중조합조건, Ratio 종류 및 범위를 만족하는 부재 모델뷰에서 선택

새로운 View에서 그래프를 출력할 것인지 여부 설정. (Check된 경우 기존 View에 출력)

선택된 조건에 만족하는 부재의 강도검증결과 Ratio 그래프 출력

: 종료
