개요
CIM과 CAD ID는 실시간 연동을 통해 연결됩니다.
CIM에서 모델을 수정하고 CAD ID로 Update 사항을 전달하면, CAD ID에서는 Update된 정보를 전달받아 원하는 View만
선택적으로 최신의 모델 변경사항을 반영하여 업데이트가 됩니다.
설명
Run & Update Process
CAD ID의 실행 및 단면 View의 Update는 아래의 과정을 거쳐 업데이트 되게 됩니다.
실행
Base Mode

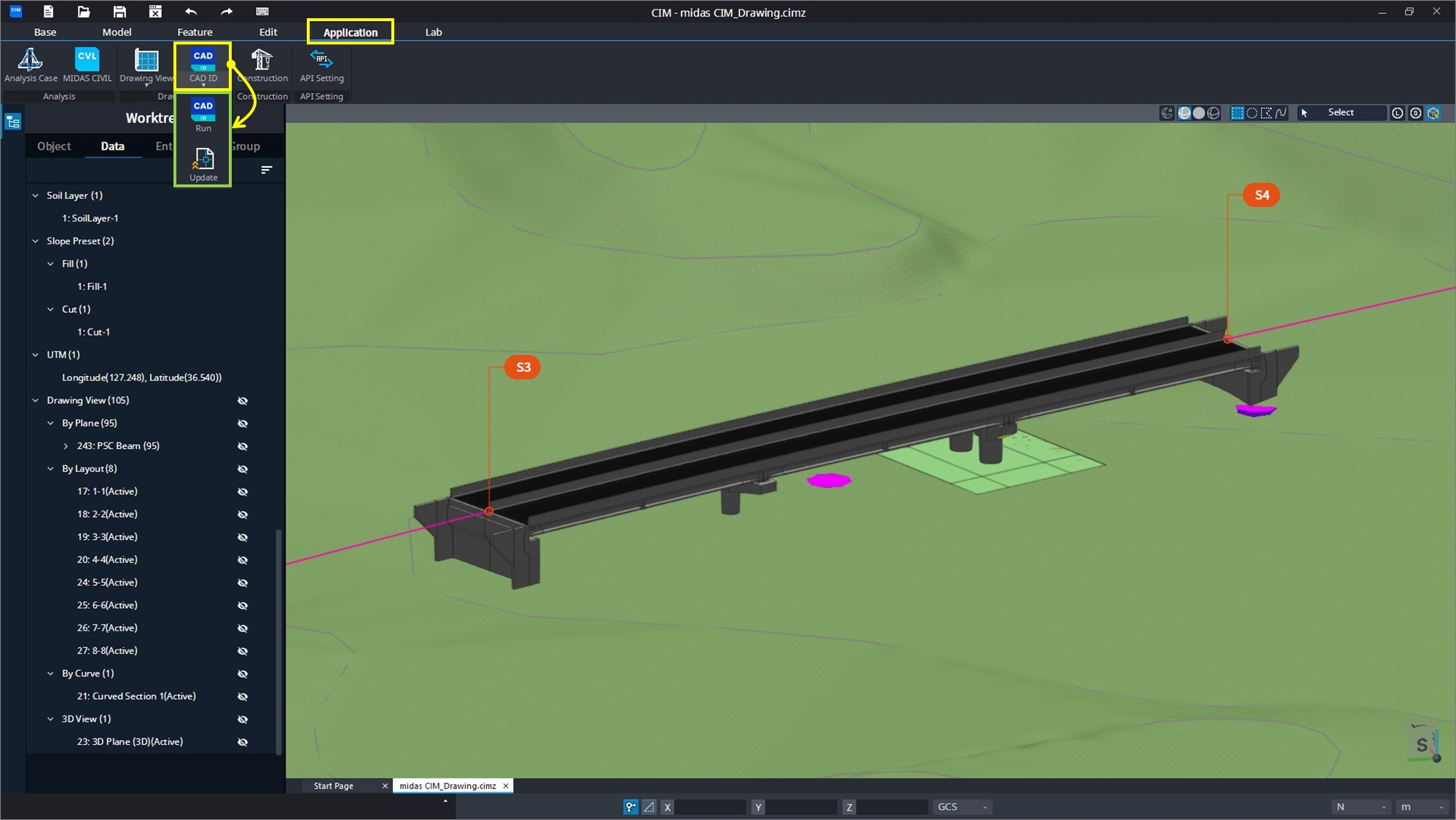

• Ribbon Menu > [Application] Tab > [Drawing] Group > CAD ID > Run
CIM > Application> CAD ID 기능 실행
CIM에서 모델 작성 or 수정을 한 뒤에 CAD ID로 업데이트 사항을 전달하기 위해서는 Application > Update 기능을 실행 합니다.
CAD ID 실행 전
: CAD ID가 실행되며, 제품 중앙 상단에 [CONNECTED] 메세지가 초록 색상으로 표시됩니다.
CAD ID와 연동 실행 중
: CAD ID 의 Command 창에서 [_UPDATEFILE]의 메세지 이후 데이터를 연결하는 [_SYNCDB] 의 메세지가 표시됩니다.
CIM에서 Update기능 실행 후 CAD ID 로 돌아옵니다.
Update시 변경되는 사항
CAD ID의 단면 View를 업데이트 하면 아래의 사항들이 함께 최신으로 반영됩니다.
ㆍCIM 모델의 변경사항
ㆍCIM View Mode에서의 변경사항
ㆍCAD ID의 Style 변경사항
ㆍCAD Mode에서 Reference한 CIM Mode의 단면 View
ㆍMaterial List(철근 재료표, 강재 재료표, Tendon좌표표)
