질문

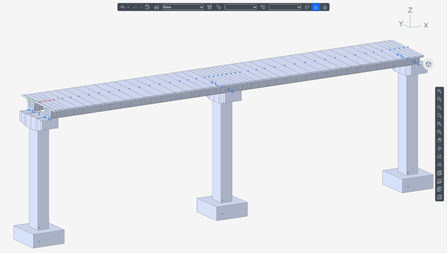

응답스펙트럼해석시 응답결과를 확인하면 모두 (+)값을 가지는데 왜 그런가요?

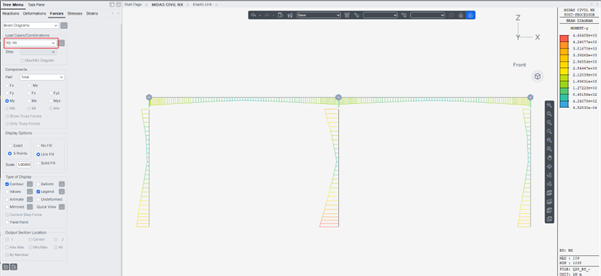

응답스펙트럼해석 결과에서 모메트 부재력이 모두 양(+)의 값을 가집니다. 그 이유는 무엇인가요?
답변
응답스펙트럼해석은 각 모드별 응답을 구한 후에 모드들을 서로 조합하여 동적인 응답을 구하는 방법입니다. 조합방법에는 SRSS, CQC, ABS, Linear 등을 지원하고 있습니다. n개의 모드에 대해 응답결과를 조합한다면, 각 조합법의 조합수식은 아래와 같습니다.
-
SRSS(Square Root of the Summation of the Squares):
여기서, : i번째 모드의 응답
-
CQC(Complete Quadratic Combination):
여기서, ,
,
: j번째 모드의 고유진동수,
: j번재 모드의 감쇠비
-
ABS(Absolute Summation):
-
Linear:

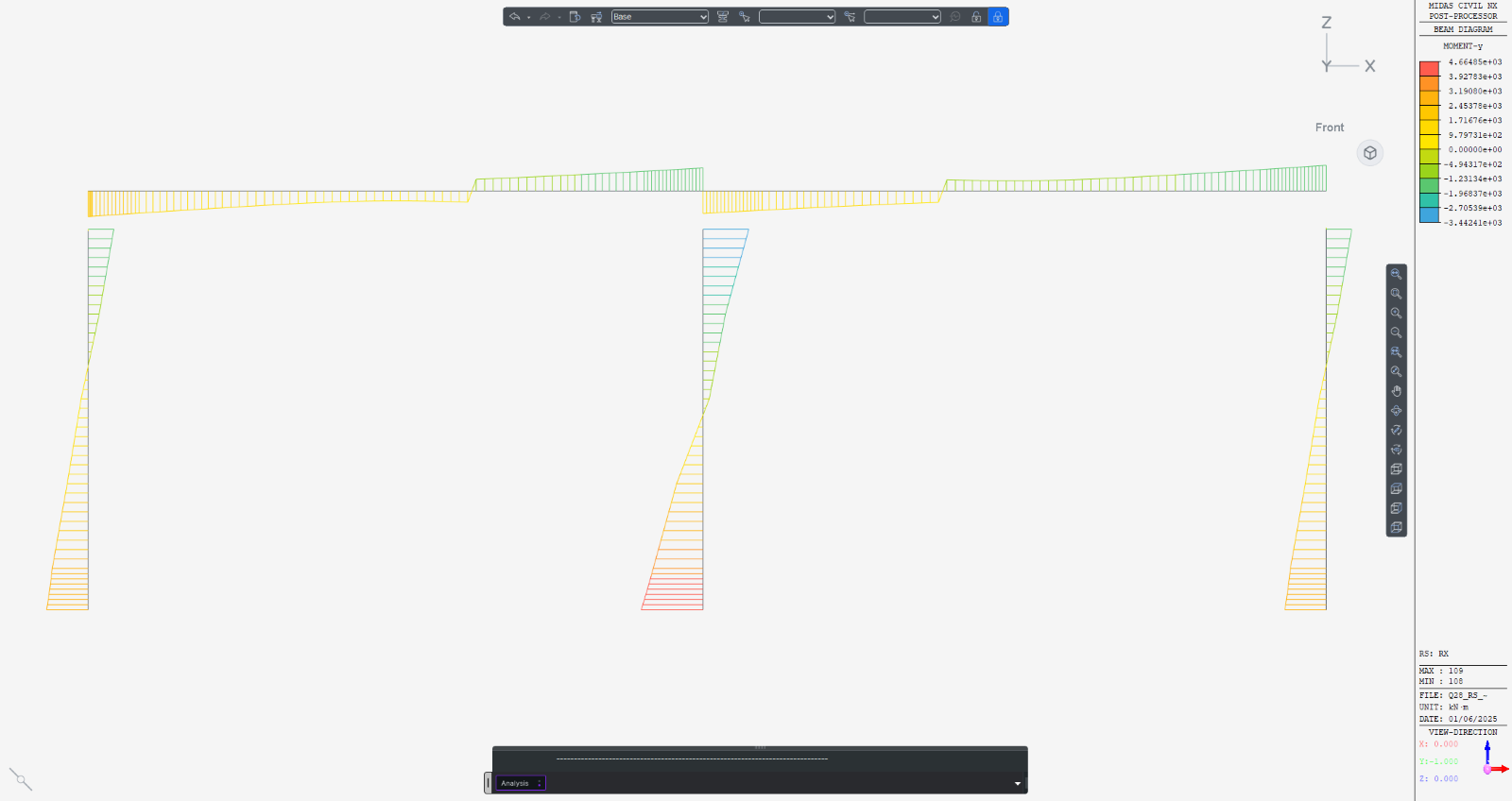

조합수식에서 알 수 있듯이, SRSS, CQC, ABS의 경우에는 항상 양(+)의 값으로 산정되게 됩니다. 그래서 위의 부재력 그림에서 모멘트의 부호가 모두 (+)가 되는 이유입니다.

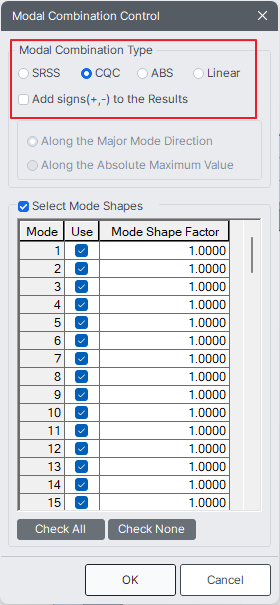

아래 모드조합옵션에서 ‘Add signs(+, -) to the Results’라는 옵션이 있습니다. 이 옵션을 적용하면 부호를 고려할 수 있습니다. 부호는 그 아래에 있는 옵션인 ‘Along the Major Mode Direction’ 또는 ‘Along the Absolute Maximum Value’으로 판정된 방향으로 정리가 됩니다. 다만, 이와 같이 정리된 부호는 특정 모드가 지배적일 경우에는 자연스러운 부호의 분포 결과를 보여주지만, 비틀림 모드 또는 로컬진동 모드가 상대적으로 영향이 큰 경우에는 자연스러운 결과를 기대하기 어려울 수 있습니다.
