질문
Plane Strain Element의 두께 정보 입력은 왜 하나요?
Plane Strain Element는 면내 변형만 고려하는 요소인데, 두께 정보를 입력해야 하는 이유가 있나요?
답변

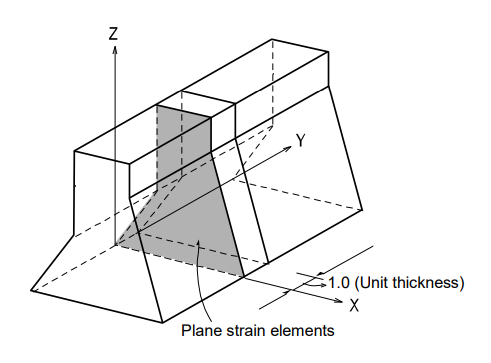

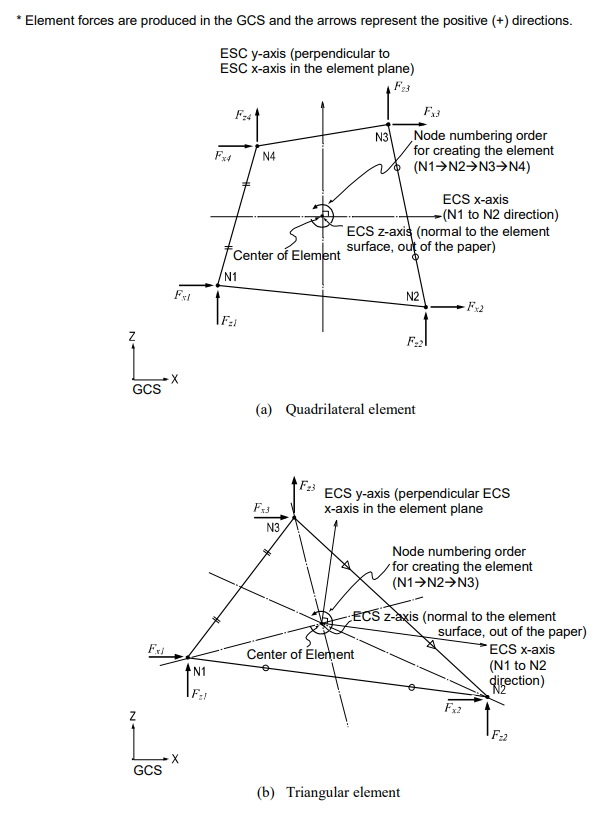

Plane Strain Element는 제방, 터널 또는 어떤 단면이 연속되는 구조체에 대해 단위 두께만 고려해서 면외에 대해서는 변형이 발생하지 않고, 면내 변형만 발생하는 것으로 가정하고 해석하는 2차원 요소입니다. Plane Strain Element는 단위 두께에 대해서 강성행렬을 유도하고, 자중과 Edge Load의 크기도 단위 두께를 기준으로 산정하게 됩니다.
해석에서는 기본 단위가 N, m, sec이기 때문에 단위 두께에 대해서도 m단위계가 적용됩니다. 해석전 입력정보가 N, m단위계였다면, 솔버에서 계산할 때 1m 두께의 Plane Strain Element 강성과 자중, Edge Load의 크기를 산정하게 됩니다.

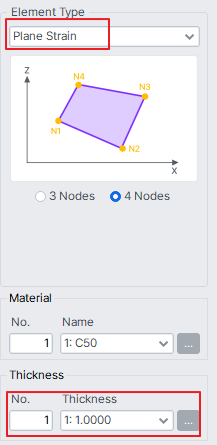

그런데, 후처리 모드에서 길이 단위계를 N에서 ft 또는 In로 변경하면 어떻게 될까요? 요소의 강성은 1m두께를 기준으로 산정된 것이기 때문에 즉 3.28084ft (39.37008in)의 두께로 산정된 해석결과가 됩니다. 자중과 Edge Load의 크기에서 weight/ft 또는 Force/ft값이 환산될 때 길이단위만 변경해서는 안되고 두께도 함께 고려해야 하기 때문에 두께를 입력 받도록 기능이 개선되었습니다.
