기능
- 입력된 절점번호, 부재번호, 재질 및 단면종류를 포함한 각종 속성데이터(경계조건, 하중 등)의 입력상태를 확인할 수 있습니다.
호출
메인 메뉴에서 [뷰] 탭 > [디스플레이] 패널 > [보기/감추기]
단축키 Ctrl + E
입력

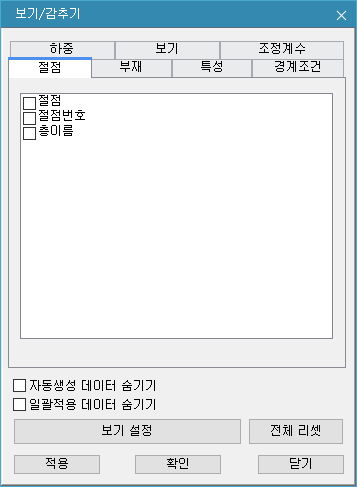

절점
절점, 절점 번호, 층 이름 등 정보를 선택 활성화할 수 있습니다.
절점 : 절점의 위치표시
절점번호 : 절점번호 표시
층이름 : 층 이름 표시

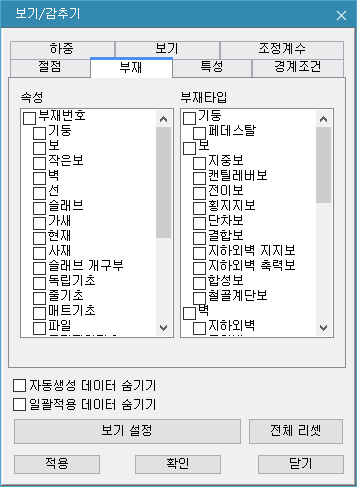

부재
속성과 부재타입을 이용하여 부재를 선택하여 정보를 활성화할 수 있습니다.
부재 번호 : 부재번호 표시
부재 로컬 축 : 요소좌표축 표시
부재 로컬 방향 : 요소의 절점연결방향 표시 (i > j절점, N1 > N2 > N3 > N4)
벽 개구부 : 벽 개구부 표시
슬래브 개구부 : 슬래브 개구부 표시
슬래브 타입 : 슬래브 종류 표시
슬래브 / 계단 보조타입 : 슬래브/ 계단의 표시
기초타입 : 기초의 종류 표시
파일수량 : 파일의 수량 표시
파일간격 : 파일의 간격 표시
도면표기층 : 도면표기층 표시
부재타입 : 요소종류명칭 표시

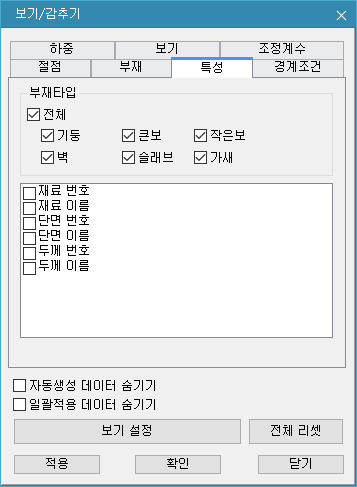

특성
부재타입을 선택한 후 부재의 숫자나 단면숫자, 두께 등을 선택 활성화할 수 있습니다.
재료 번호 : 재료 번호 표시
재료 이름 : 재료 명칭 표시
단면 번호 : 단면 번호 표시
단면 이름 : 단면 명칭 표시
두께 번호 : 두께 번호 표시
두께 이름 : 두께 명칭 표시

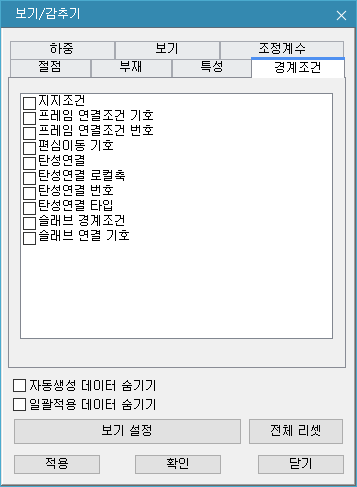

경계조건
탄성, 바닥의 모서리, 지점 등 여러가지를 선택 활성화할 수 있습니다.
지지조건 : 지지조건(절점자유도의 구속상태)을 육각형 기호로 표시 ()
프레임 연결조건 기호 : 프레임 연결조건 기호로 표시
프레임 연결조건 숫자 : 프레임 연결조건 숫자로 표시
편심이동 기호 : 편심이동 기호로 표시
탄성연결 : 두 절점의 탄성연결의 입력상태 표시
탄성연결 로컬축 : 탄성연결요소의 요소좌표계 축 표시
탄성연결 번호 : 탄성연결요소의 번호표시
탄성연결 타입 : 탄성연결요소의 종류표시
슬래브 경계조건 : 슬래브 경계조건 표시
슬래브 연결 기호 : 슬래브 연결 기호로 표시

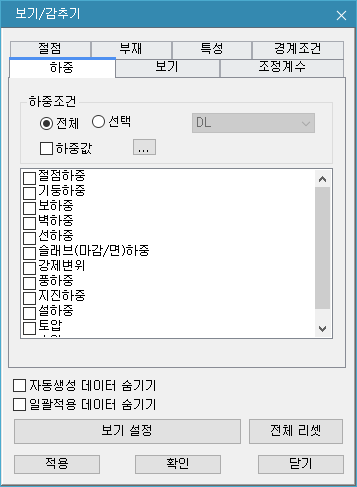

하중
하중조건을 입력하중별로 하중정보를 선택 활성화할 수 있습니다.
하중조건 : 하중입력 상태를 표시할 하중조건과 Load Group을 선택하고, 하중값의 표시여부를 지정합니다.
전체 : 모든 하중조건 선택
선택 : 원하는 하중조건 선택
하중값 : 하중값의 표시여부 지정 : 하중조건을 선택하기 위해 대화상자 호출
절점하중 : 절점 집중 하중
기둥하중 : 기둥 하중 입력상태 표시
보하중 : 보 하중 입력상태 표시 (크레인 하중 등)
벽하중 : 벽 하중 입력상태 표시
선하중 : 선 하중 입력상태 표시
슬래브(마감)하중 : 슬래브 하중 입력상태 표시
면하중 : 면 하중 입력상태 표시
강제변위 : 강제변위 입력상태 표시
풍하중 : 후처리 모드에서 풍하중 표시
설하중 : 후처리 모드에서 설하중 표시
토압 : 토압 입력상태 표시
수압 : 수압 입력상태 표시

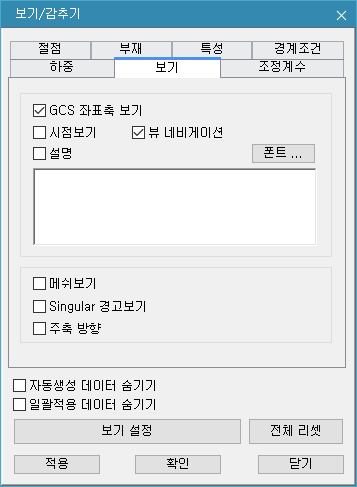

보기
UCS 좌표축이나 뷰 네비게이션을 선택 활성화할 수 있고 작업창에 텍스트를 입력할 수 있습니다.
UCS 좌표축 보기 : GCS 또는 UCS 원점에 좌표축 표시
시점보기 : 화면의 우측하단에 GCS 좌표축 표시
뷰 네비게이션 : 화면의 우측 상단에 뷰 네비게이션 표시
설명 : 현재 모델 윈도우의 임의 위치에 설명문을 추가하며, 하부의 입력창의 크기에 제한없이 입력 가능합니다.
[폰트] : 설명문의 Font, 크기, 종류 등을 지정합니다.
메쉬보기 : 후처리 모드에서 슬래브, 전이보, 벽, 매트기초의 메쉬 나뉘어진 형상 표시
Singular 경고보기 : 해석중 singular 경고 발생시 표시
주축 방향 : 해석후 구조물의 주축 방향 표시

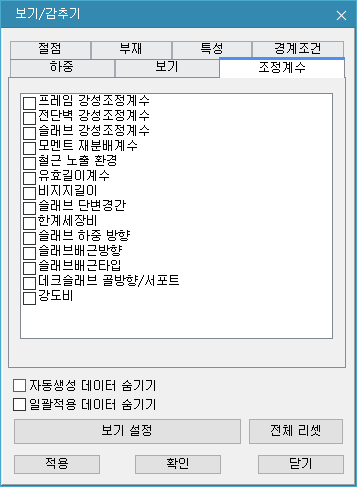

조정계수
프레임 강성조정계수 등 여러가지의 계수나 세장비를 선택 활성화할 수 있습니다.
프레임 강성조정계수 : 프레임 강성계수 표시
전단벽 강성조정계수 : 전단벽 강성계수 표시
슬래브 강성조정계수 : 슬래브 강성계수 표시
모멘트 재분배계수 : 모멘트 재분배계수 표시
유효길이계수 : 유효길이계수를 표시
비지지길이 : 수동 설정한 부재에 대한 비지지길이 표시
슬래브 단변경간 : 수동 설정한 슬래브 단변경간 표시
한계세장비 : 한계세장비 표시
슬래브 하중 방향 : 슬래브 하중 방향(1방향,2방향) 표시
슬래브배근방향 : 슬래브 주근, 부근 방향 표시
슬래브배근타입 : 슬래브배근타입(A,B,C) 표시
데크슬래브 골방향/서포트 : 데크슬래브 골방향/서포트 유무 표시
강도비 : 후처리모드에서 부재별 설계결과 강도비 표시
