기능
- 평면에서의 위치와 개구부 높이, 하단거리를 입력하여 벽 개구부를 생성합니다.
호출
메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [개구부] > [벽 개구부]

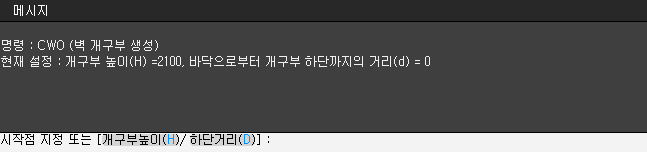

단축명령어 CWO
입력
기본옵션
벽에 개구부를 생성할 때 사용하는 방법입니다.
| 도면에서 벽 개구부 양 절점을 선택하면 벽에 개구부가 생성됩니다. |
개구부 하단의 벽은 비구조로서 자중만 고려됩니다.
개구부 상단의 벽은 가로/세로 길이비가 2.5이상이면 인방보로 설계하고, 2.5미만이면 인방벽으로 설계합니다.
벽 개구부의 편집은 해당 벽을 더블 클릭하여 속성창을 오픈한 후, 개구부특성 항목에서 벽 개구부의 크기를 조절하거나 삭제할 수 있습니다.
개구부높이 [H]
개구부의 높이를 설정하는 옵션입니다.
현재 개구부 높이가 변경됩니다.
하단거리 [D]
개구부의 하단거리를 설정하는 옵션입니다.
현재 개구부의 하단거리가 변경됩니다.
하단거리는 층 바닥에서 개구부 하단까지의 높이입니다.
