Intro
이 플러그인은 하중 조합의 형태를 기본 Load case 만을 활용한 하중 조합 형태로 변환하여 SDS에서도 적용 가능하게 바꿔줍니다.
Version
- v1.0.0 : 플러그인 배포
- v1.1.0 : 내부 라이브러리 업데이트를 통해 성능 개선 및 안정성 향상
Applicable Standards
- 범용
Benefits of this plugin
구조물을 설계하려면 반드시 하중 조합을 생성해야 합니다. 이러한 조합은 구조에 영향을 미치는 하중의 상태에 따라 변경되며 이러한 하중에 대해 고려되는 계수는 Standard에 따라 다릅니다. 때문에, 모든 조건을 만족하는 하중 하중 조합을 자동으로 생성하는 것은 어렵습니다.
따라서, 사용자들은 프로그램에서 제공하지 않는 하중 조합을 직접 생성해서 사용하는데 이렇게 만든 하중 조합이 연계되는 프로그램에서 연동이 되지 않는다면 얼마나 불편할까요?
이를 위해 본 플러그인은 기존에 프로그램에서 생성된 하중 조합을 Break Down하여 MIDAS SDS와 같이 기본 하중들의 조합하는 방식으로 변환시켜 줍니다.
- 다른 프로그램 간 하중 조합을 전환할 때 불필요한 작업이 줄어들어 설계 시간 단축
- 반복적인 수정 작업으로 인해 발생하는 인적 오류 감소
- 불필요한 하중 조합의 자동 생성을 방지하여 보다 경제적인 설계 가능
How to use this plugin?

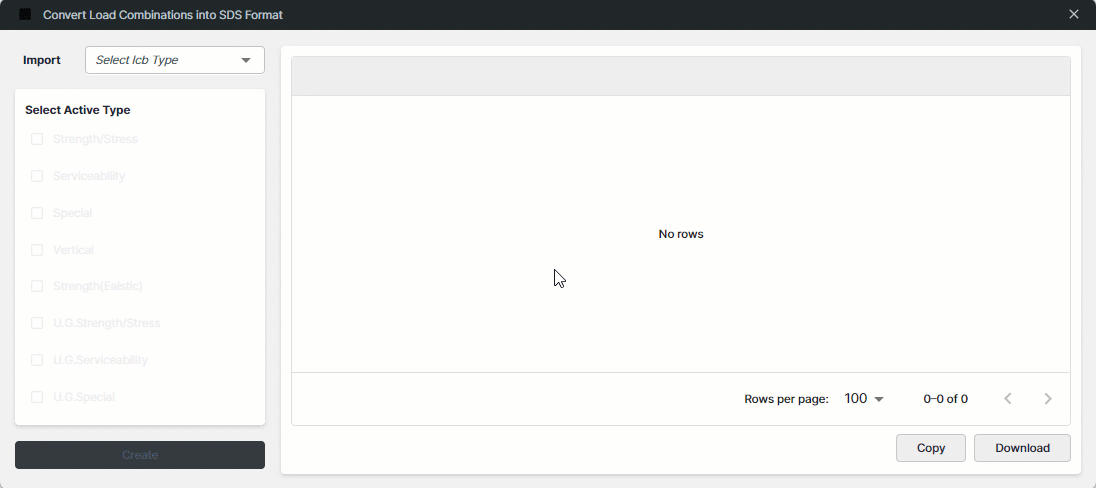

1. 플러그인을 실행한 후 "Select lcb Type"을 선택하여 가져올 Design Type을 선택합니다.
2. Design Type이 선택되면 "Select Active Type" 창이 활성화되고 현재 하중 조합이 존재하는 유형만 표시됩니다. SDS LCB 유형으로 변환하려는 유형을 선택하고 만들기 버튼을 눌러 SDS 형식으로 변환합니다.

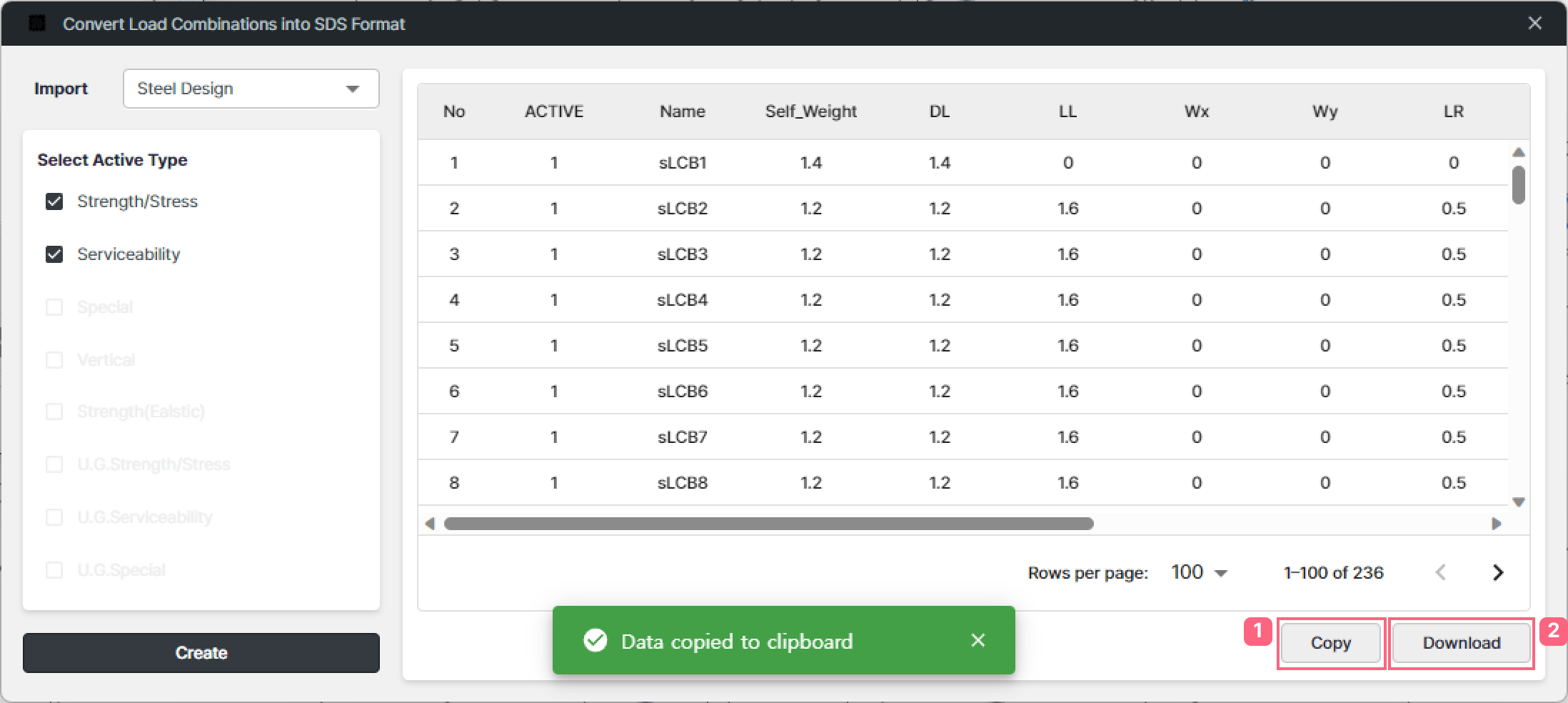

3. SDS에는 아직 활성 API가 없으므로 복사 및 붙여넣기 방법을 사용하여 하중 조합을 입력해야 합니다. 두 가지 방법이 있는데, 첫 번째는 SDS에 즉시 붙여넣을 수 있도록 하중 조합을 클립보드에 저장하는 것이고, 두 번째는 사용자가 Excel 파일로 다운로드하여 로드 조합을 원하는 대로 수정할 수 있도록 하는 것입니다. 다운로드 방법은 OS의 다운로드 폴더에 자동으로 저장됩니다.
4. 그런 다음 복사된 하중 조합은 SDS에서 하중 조합의 스프레드 시트 양식에 있는 행 1의 활성 셀에 붙여넣어 완료됩니다.
Conclusion
이 가이드를 통해 플러그인을 활용하여 CIVIL 혹은 GEN 하나의 프로그램만 하중 조합을 생성하여 설계 시간 감소와 정확도를 높일 수 있습니다.
