Intro
이 플러그인을 사용하여 Spline의 절점좌표계를 찾습니다.
Developed with
- MIDAS CIVIL NX 2024 (v1.1) US
Benefits of this plugin
우리는 구조물을 설계하기 위해선 특정한 좌표축을 기점으로 구조물에 대한 모델링과 해석을 진행합니다.
좌표축은 기본적으로 Global Axis를 사용하지만 부재가 parametric한 모양을 가지고 있을 경우 하중 및 부재력을 확인하기 위해 Local Axis를 사용하여 입력 및 결과 값을 사용합니다.
기존의 해석 프로그램에서는 Global Axis에서 Local Axis로 변경을 하기 위해선 일일이 두 개의 축의 회전 값을 구해서 적용을 해줘야 했습니다.
하지만 이 플러그인을 사용한다면 간단하게 Local Axis에 대한 값을 선택하는 절점 모두를 동시에 계산하여 회전되 는 값을 연산 및 프로그램에 직접 그 값을 입력해주게 됩니다.
- 수동으로 진행하던 Local Axis 작업을 자동으로 연산하여 설계 시간 감소
- 반복적인 수정 작업으로 인해 발생하는 인적 오류 감소
- 다양한 접선 계산 공식을 선택할 수 있어 정확하고 효율적인 설계 가능
How to use this plugin?
[Local Axis - Cubic Spline Setting]

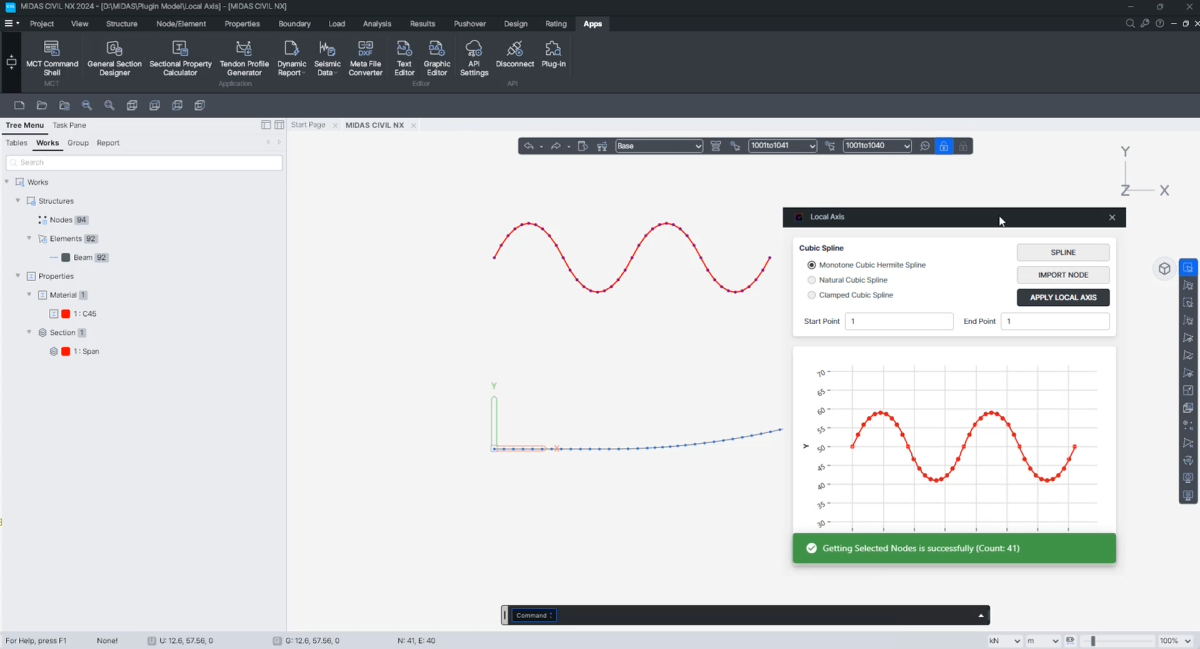

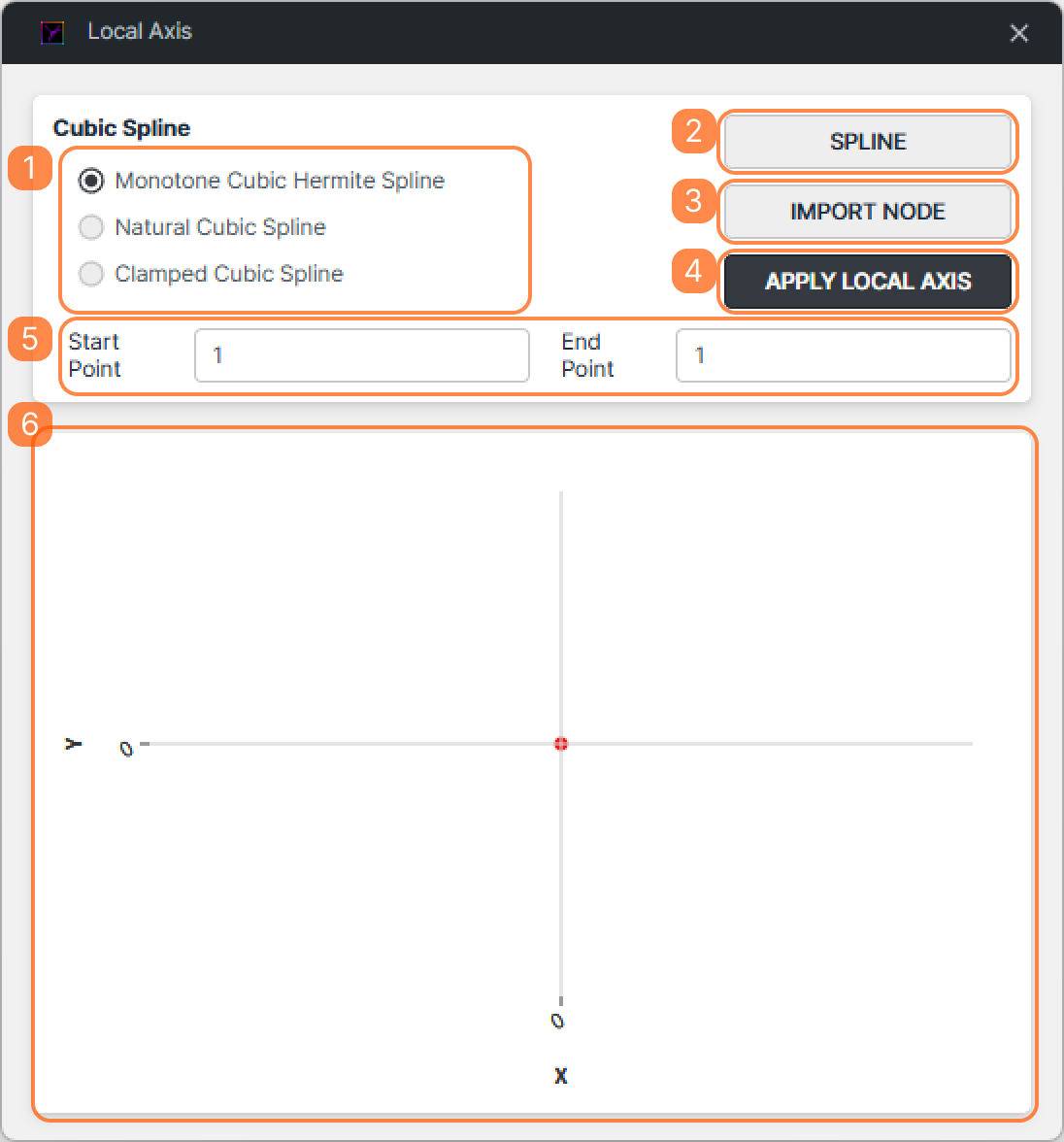

- 플러그인을 실행하면 사용자는 Cubic Spline의 Type 선택(1), Local Axis를 적용할 Node를 선택(2)를 설정 할 수 있습니다. 이후 Local Axis를 모델링에서 적용(3)하게 됩니다. 또한 사용자는 실시간으로 Spline의 형태를 그래프(4)로 확인할 수 있습니다.

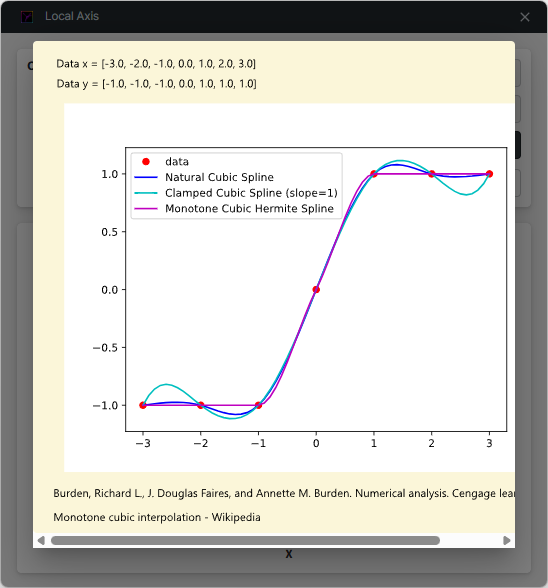

- Spline 버튼은(2) Spline에 대한 차이를 시각적으로 보여줍니다.
- *Be careful : Import Node(3)는 CIVIL NX 모델링에서 직접 선택을 하는 방법으로 가져 오며 반드시 Import Node 버튼을 통해 실행됩니다. 또한 이 플러그인은 오직 X-Y Plane에 대한 정보만 가져옵니다.
또한, Spline은 X-Axis의 양의(+) 방향으로만 생성되게 됩니다. - *Be careful : Start Point와 End Point는 Cubic Spline(1)의 시작각과 종료각을 연산하는데 적용되며, 오직 Clamped Cubic Spline에서만 동작합니다.
