Intro
이 플러그인은 NZS 1170.5 (2004) 등 국가별 지진 하중 기준에 따라 디자인 응답 스펙트럼 데이터를 자동으로 생성할 수 있도록 설계되었습니다.
정확한 지진 스펙트럼 함수가 필요한 구조 해석 엔지니어를 위해 제작되었으며, 사용자 정의 입력값과 실시간 그래프 미리보기 기능을 통해 응답 스펙트럼 생성 작업을 간편하고 직관적으로 수행할 수 있습니다.
Developed with
- MIDAS CIVIL NX 2025 (v1.1) US
- MIDAS GEN NX 2025 (v1.1) US
Applicable standards
- NZS 1170.5:2004 — New Zealand Standard for Seismic Actions
- AS 1170.4:2024 — Australian Standard for Earthquake Actions
- SBC 301-CR:2018 — Saudi Building Code: Seismic Design Provisions
- NF EN1998-1:2008 — French National Annex to Eurocode 8: Design of Structures for Earthquake Resistance
- UNE EN1998-1:2011 —Spanish National Annex to Eurocode 8: Design of Structures for Earthquake Resistance
- SNZ TS 1170.5:2025 — New Zealand Standard for Seismic Actions
- Peru E.030:2026 — Peru Standard for Seismic design - Earthquake-Resistant Design
Benefits of this plugin
기준 코드 기반 스펙트럼 생성
사용자 입력값을 바탕으로 선택한 코드에 맞는 스펙트럼 가속도 값을 자동 계산합니다.실시간 시각화 기능
입력값에 따른 응답 스펙트럼 그래프를 미리 확인할 수 있어 설계 검토가 용이합니다.분석 연계 가능
생성된 스펙트럼 데이터는 응답 스펙트럼 함수에 직접 할당할 수 있습니다.
How to use this plugin?

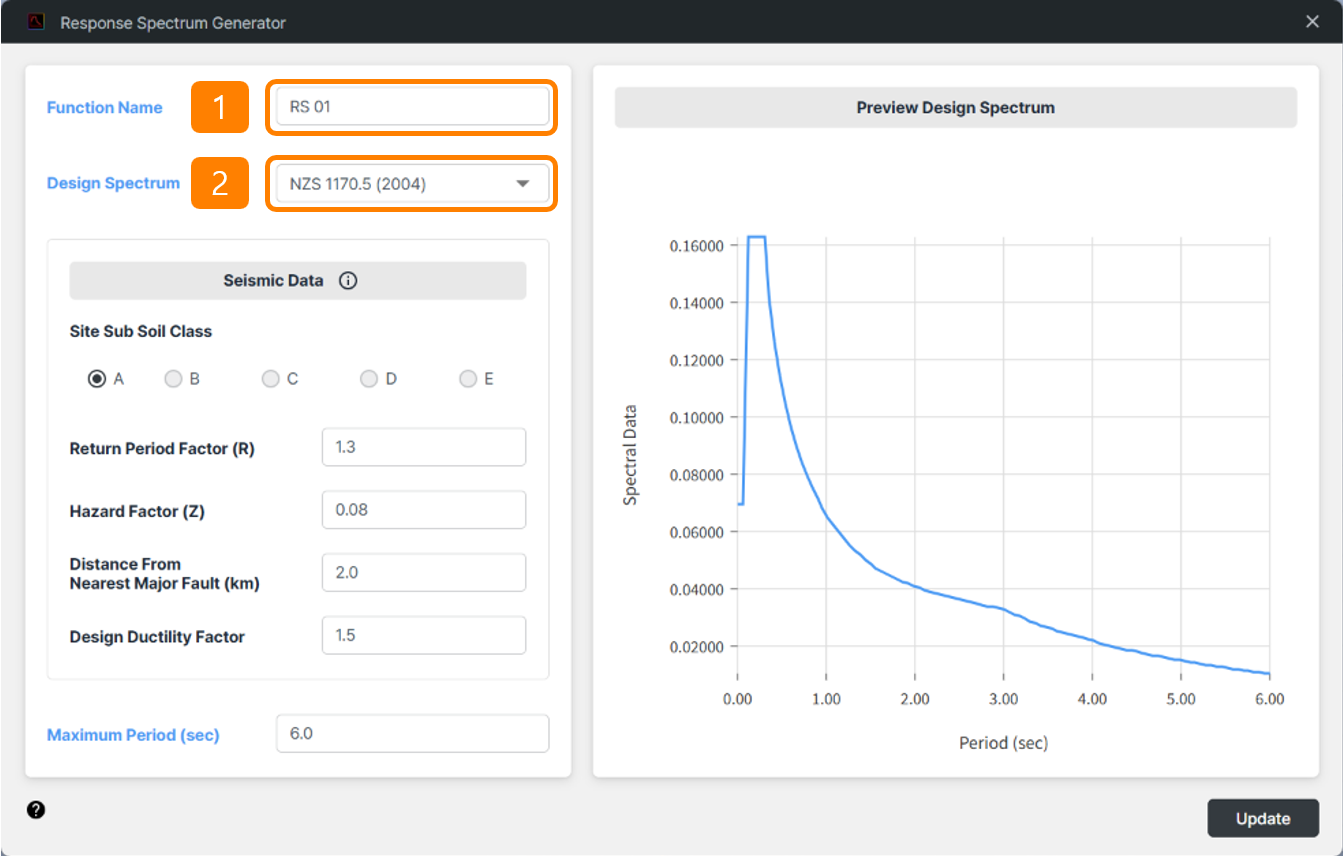

1. Function Name 입력 : 스펙트럼의 이름을 입력합니다 (예: RS 01). 이 항목은 필수입니다.
2. Design Spectrum 선택 : 적용할 디자인 기준을 선택합니다.

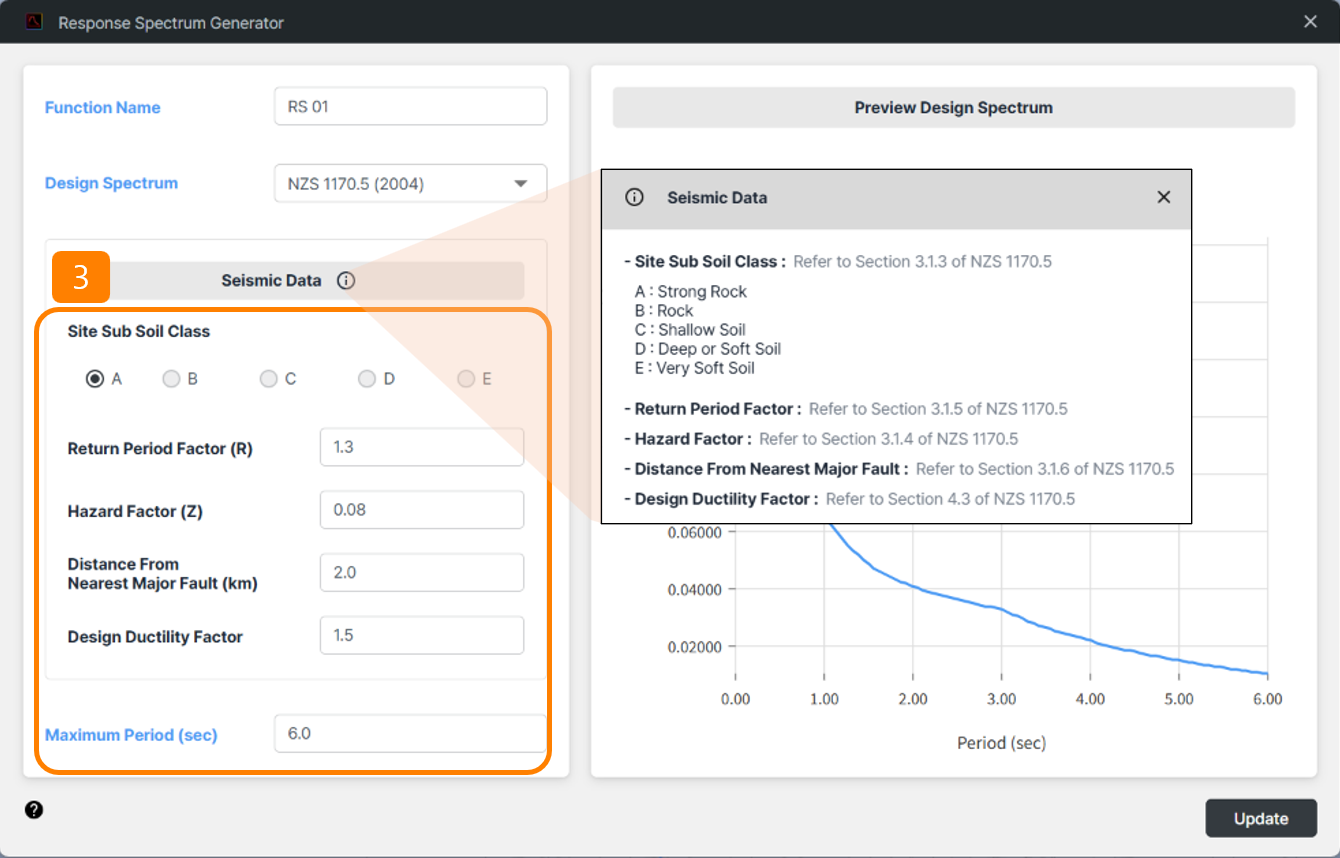

3. 파라미터 설정 지반 종류, 재현 기간 계수, 위험도 계수 등 기준에 필요한 변수들을 입력합니다.

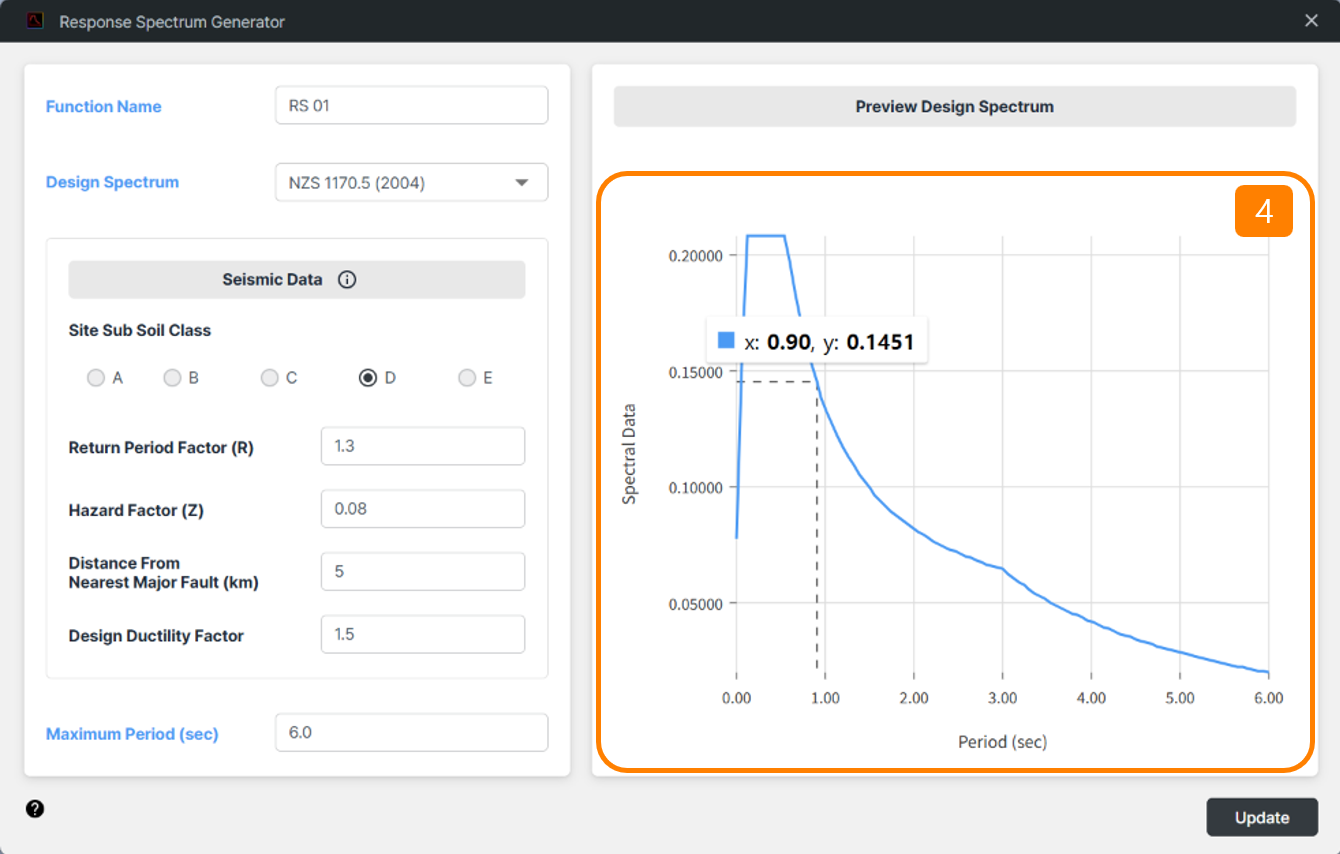

4. 스펙트럼 미리보기 현재 입력값에 따른 스펙트럼 그래프를 확인합니다.

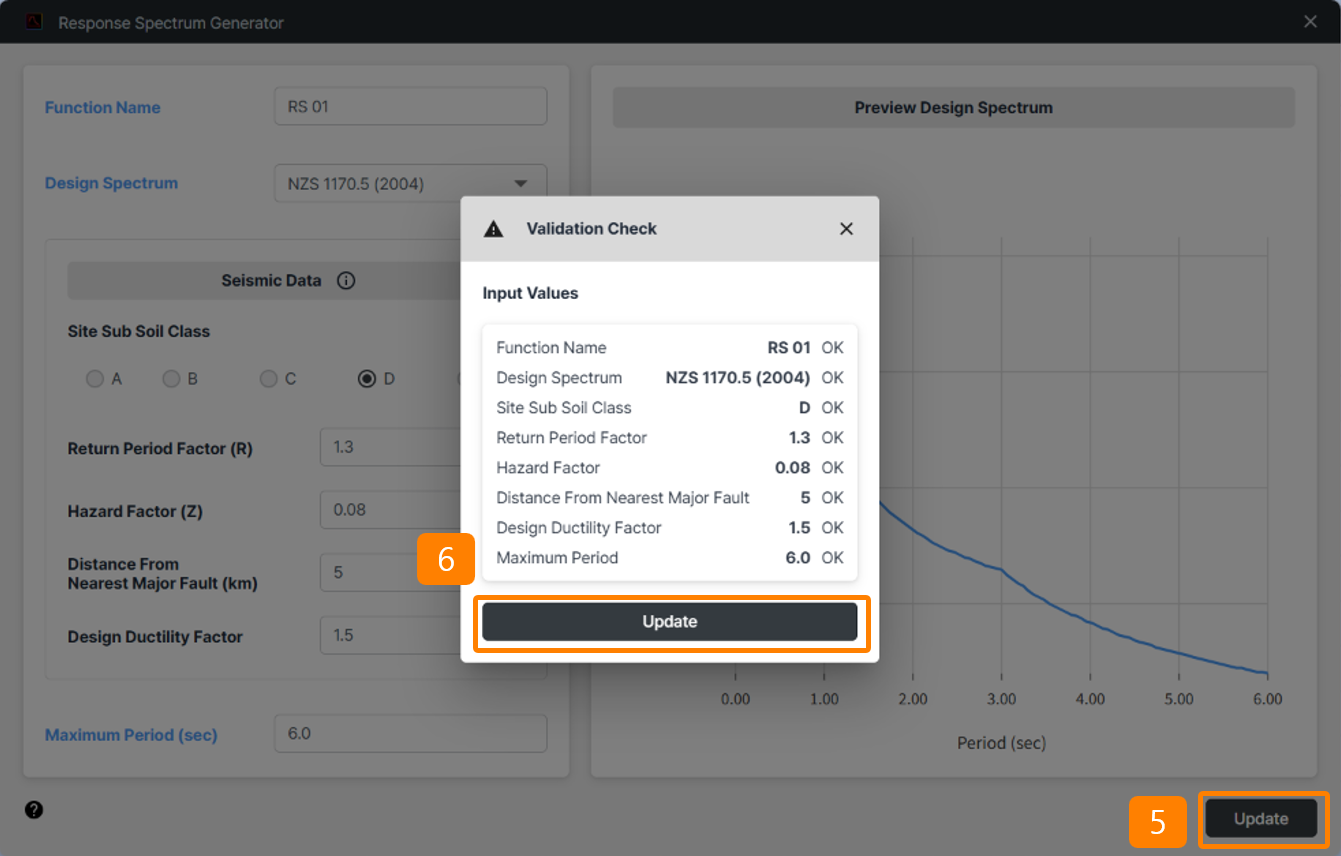

5,6. 응답 스펙트럼 데이터 적용
Update 버튼을 눌러 생성된 데이터를 응답 스펙트럼 함수에 적용합니다.
Note
모든 입력 항목은 0보다 큰 실수만 허용됩니다. 잘못된 값이 입력되면 경고 모달창이 나타납니다
현재는 NZS 1170.5 (2004) 기준을 지원됩니다.
이 플러그인은 선택한 코드에 맞춘 로컬 파라미터 구성을 제공하도록 설계되어 있습니다
응답 스펙트럼이 필요한 해석 작업에 바로 활용할 수 있어 실무에 유용한 도구입니다.
