질문
Auto Generate Story Data 기능을 실행해 층데이터를 자동 생성할 때, 경사가 있는 구조물의
Floor Width(유효폭)이 입력되지 않습니다. 해결방안을 알려주세요.
[Auto Generate Story Data 실행 시, Floor Width가 입력되지 않는 현상]
답변
Auto Generate Story Data 기능을 실행해 층데이터를 자동 생성할 때, 경사가 있는 구조물의 경우,
Wind 탭의 Floor Width(유효폭)이 계산되지 않는 현상이 발생할 수 있습니다.
Floor Width(유효폭)의 경우, 같은 레벨에 있는 절점들의 간격을 인식해 자동으로 입력되기 때문에,
경사가 있는 구조물의 경우 다른 레벨에 절점들이 위치해 간격을 인식하지 못합니다.

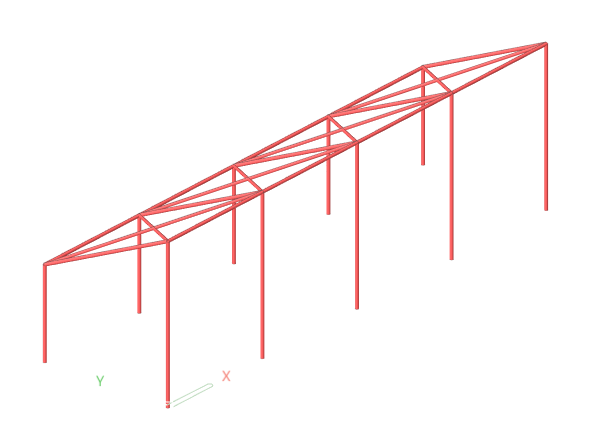

예를 들어, 아래의 구조물과 같이 Y방향으로 경사가 있는 경우,
Y방향으로 다른 레벨에 절점들이 위치해 있습니다.

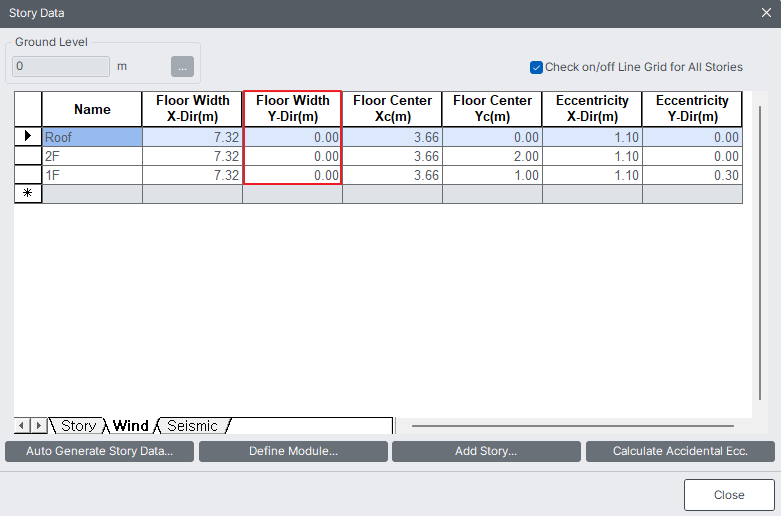

따라서, 층에 따라 폭을 결정할 수 있는 부재가 존재하지 않기 때문에 Y방향 폭을 자동으로 산정하지 못해, Floor Width Y-Dir가 0으로 입력됩니다.
이와 같은 경우, 사용자의 판단 하에 적절한 Floor Width(유효폭)을 Story Data에 직접 입력하시거나,
또는 임의로 풍하중을 계산하여 직접 입력하셔야 합니다.
