질문
성능기반 설계 중 전단철근을 변경(보강)하여도 ɸFn값이 동일합니다.
답변
철근의 전단강도가 이미 건축구조기준에 따라 Vs,max값이 적용되고 있다면 추가 보강을 하여도 ɸFn값에는 변함이 없습니다.
AIK-G-001-2021 9.4(3) 식(9-2) 에 의해 힘지배 부재는 아래와 같이 평가하도록 돼있습니다.
Fns + 1.2(Fs - Fns) ≤ ɸFn
여기서, ɸFn은 ɸVn을 의미하며( ɸFn = ɸVn = ɸ(Vc + Vs) ),
적용된 전단철근 강도(Vs) 계산은 전단철근 강도(Vs,use)와 최대 전단철근 강도(Vs,max) 중 최소값으로 계산하고 있습니다.
Vs = min(Vs,use, Vs,max)
Tip) 철근 상세 및 간격 그리고 최대전단강도 등은 건축구조기준의 관련 규정을 따르도록 돼있습니다. (AIK기준 6.4.2(4))
따라서 보강 전, 전단철근의 전단강도 Vs가 이미 건축구조기준에 따라 Vs,max값이 적용되고 있다면 추가 보강을 하여도 ɸFn값에는 변함이 없습니다.
추가로, 적용되는 건축구조기준은 Design탭에 선택된 기준에 따라 계산됩니다.

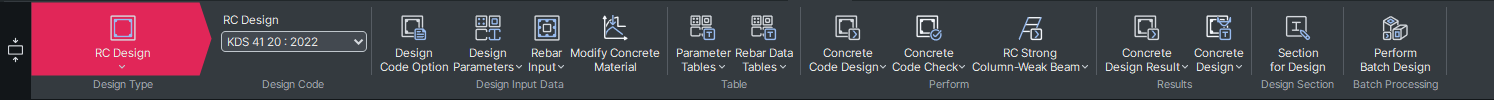

[그림 1] Design탭 RC Design Code
