Graphic 계산서의 세장비(Slenderness Ratio)와 Detail 계산서의 세장비 값은 다를 수 있습니다.
<Steel Code Check 결과>
Graphic 계산서에서의 세장비 값과,
Detail 계산서의 세장비 값이 다를 수 있습니다.
각 출력 항목에서 어떠한 세장비 값을 출력하고 있는지 확인해보겠습니다.

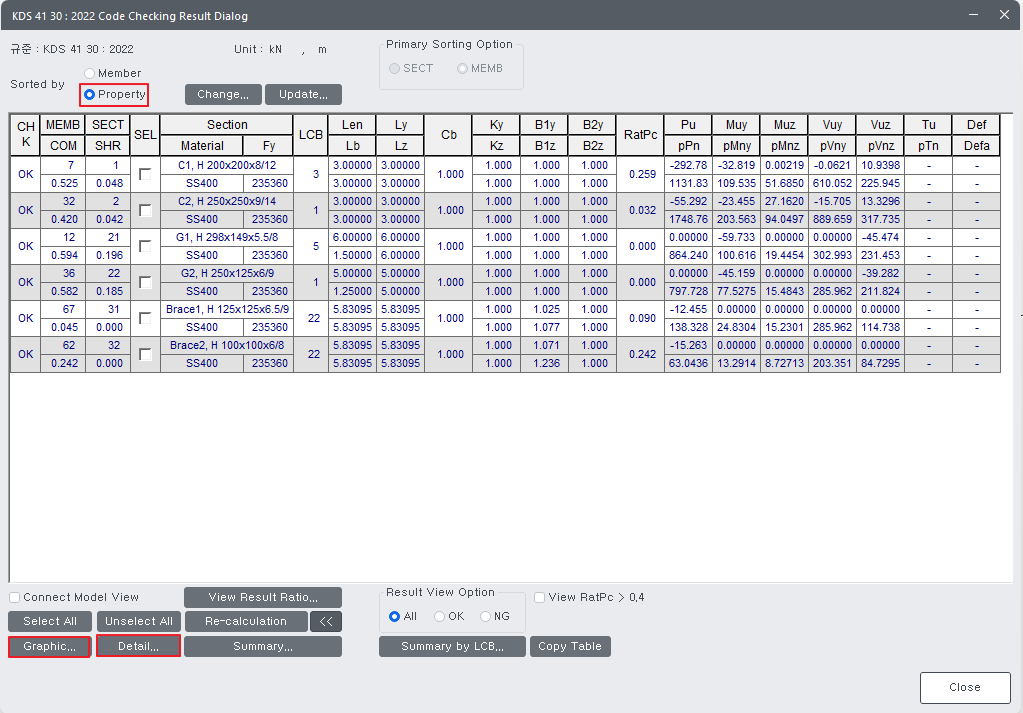

Code check의 "Sorted by"가 "Member"로 설정되어 있으므로, 해당 단면을 가진 모든 요소들에 대하여 Steel Code Check를 실시하게 됩니다.
1. Graphic 계산서의 세장비

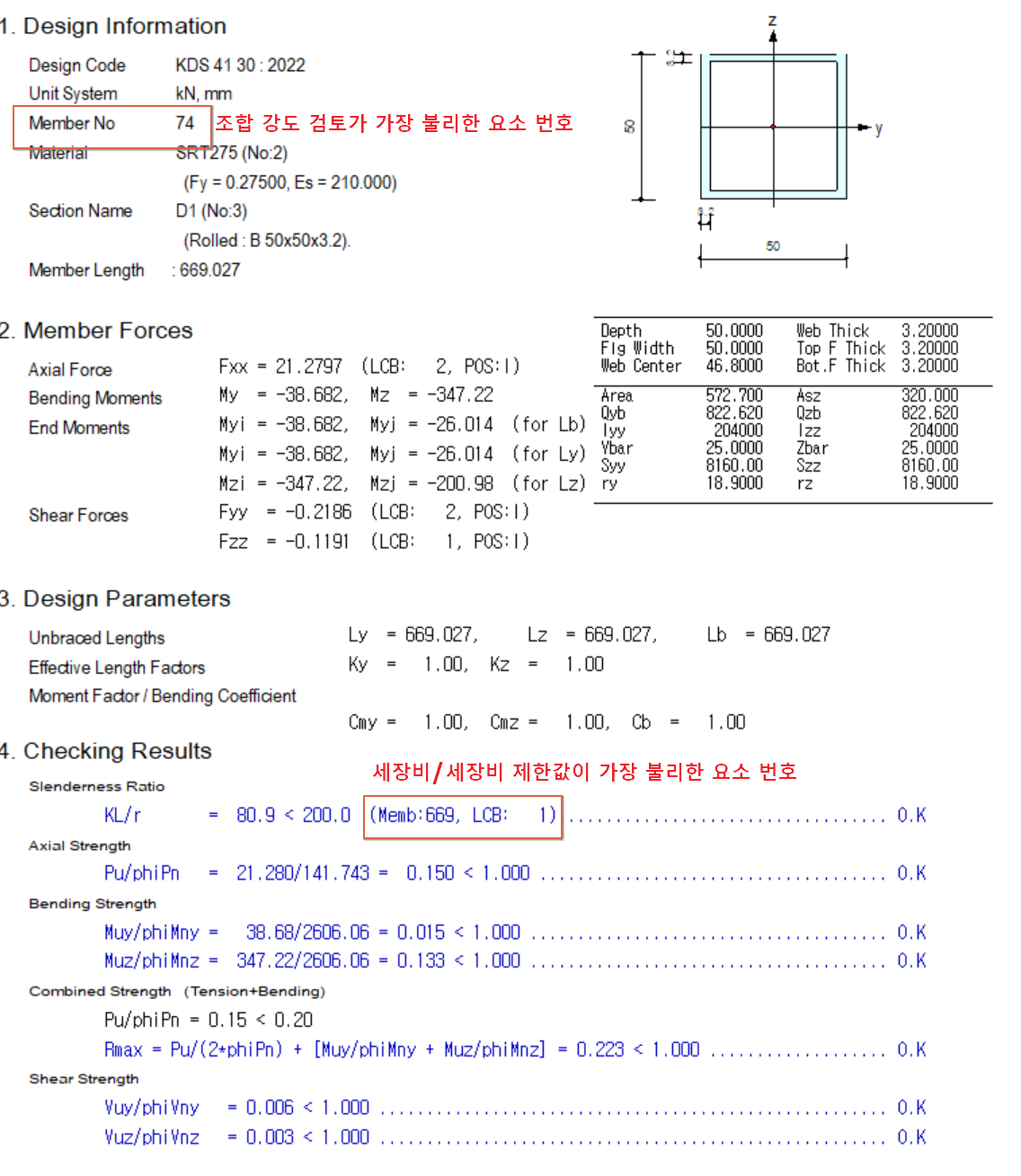

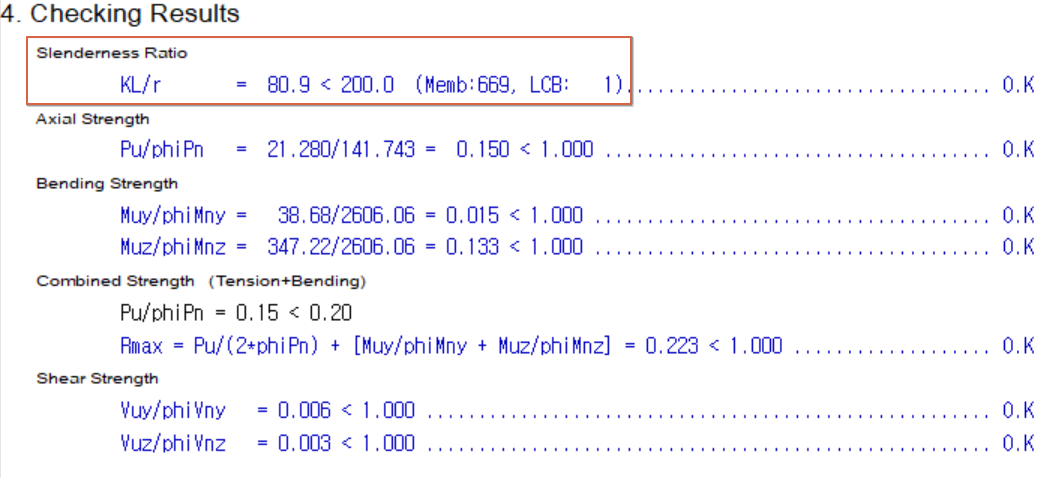

Graphic 계산서에서 출력해주고 있는 Slenderness ratio는 해당 모든 요소들에 대해 가장 불리한 세장비를 출력합니다.
즉, 모든 요소에 대한 세장비(압축 부재의 경우 KL/r, 인장 부재의 경우 L/r)을 계산한 뒤, 세장비 제한값(압축 부재의 경우 200, 인장 부재의 경우 300)으로 나누어 가장 불리한 경우를 출력해줍니다.
세장비 자체에 대해서만 검토를 실시하여 출력해주는 것이므로, 아래와 같이 Graphic 계산서 내의 조합 강도가 가장 불리한 요소와는 다른 요소가 출력될 수 있습니다.
2. Detail 계산서의 세장비

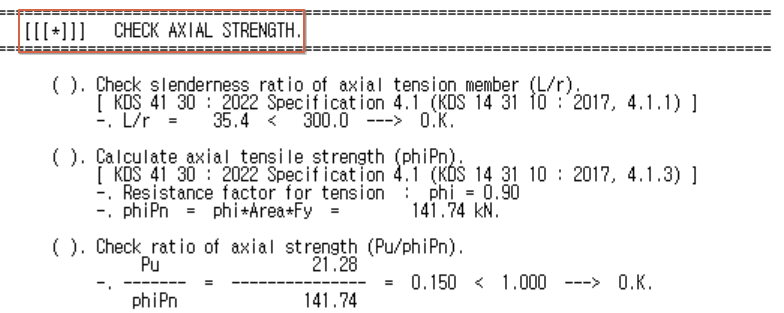

반면, Detail 계산서에서의 세장비 검토는 축력 검토에 포함하여 출력해주고 있습니다.
즉, Pu/phiPn 이 가장 불리한 요소에서의 세장비를 출력해줍니다.

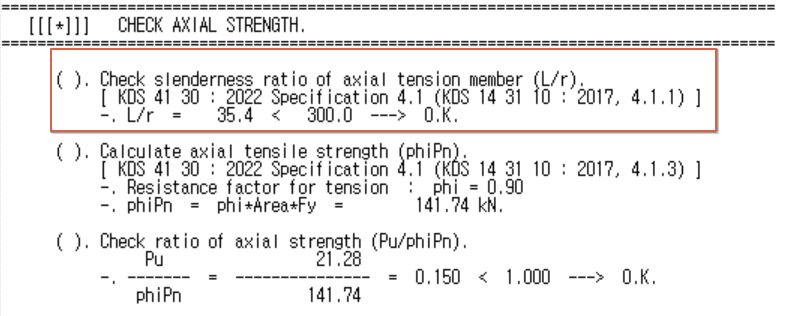

위의 예시에서 확인할 수 있는 것처럼, detail 계산서에서는 인장 부재가 축강도 검토시 가장 불리하기 때문에 세장비 검토는 "해당 인장 부재"에 대한 세장비 검토를 출력합니다. 따라서 인장부재의 세장비 검토식 (L/r) 을 적용합니다.
반면, Graphic 계산서에서는 모든 부재의 세장비(압축 부재는 KL/r, 인장부재는 L/r)을 계산하고, 이를 세장비 제한값(압축부재는 200, 인장부재는 300)으로 나누어 가장 불리한 경우를 출력해줍니다. 따라서 가장 불리한 케이스인, 압축 부재에 대한 세장비 검토(KL/r) 결과를 출력해줌을 알 수 있습니다.
