기능
- 플롯 스타일 테이블을 추가, 수정, 삭제합니다.
실행방법
실행경로 [파일] > [플롯 스타일 관리자]
아이콘
명령어 STYLESMANAGER
관련기능
| 시스템 변수 | |||
| FILEDIA |
상세설명
플롯 스타일 테이블을 개정할 수 있는 플롯 스타일 관리자를 표시합니다.
프로세스
플롯 스타일 대화상자
플롯스타일
현재 등록 되어 있는 플롯 스타일 표 이름을 표시합니다.\
추가

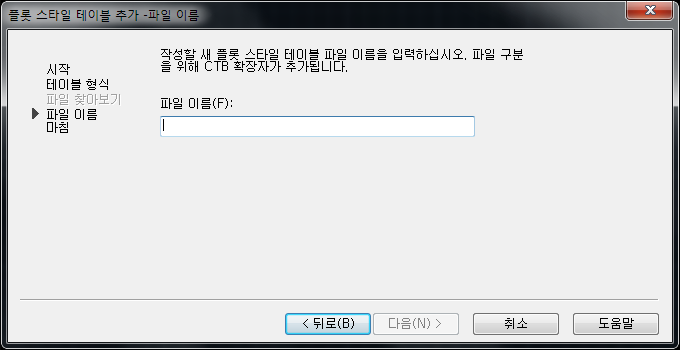

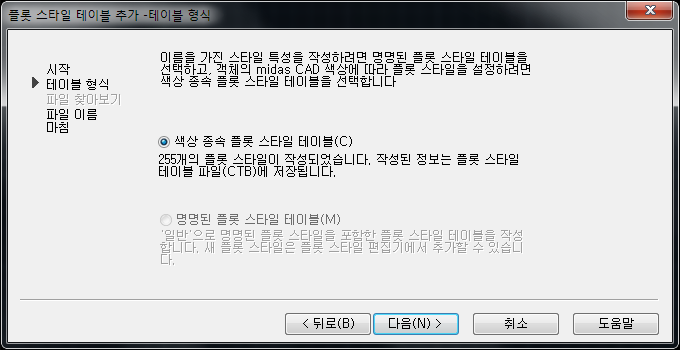

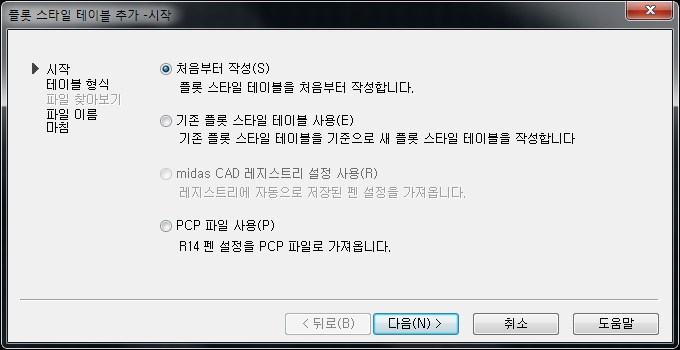

플롯 스타일 파일을 추가하기 위한 대화 상자를 표시합니다. 대화상자의 진행 순서를 따라하여 플롯 스타일 파일을 추가합니다.

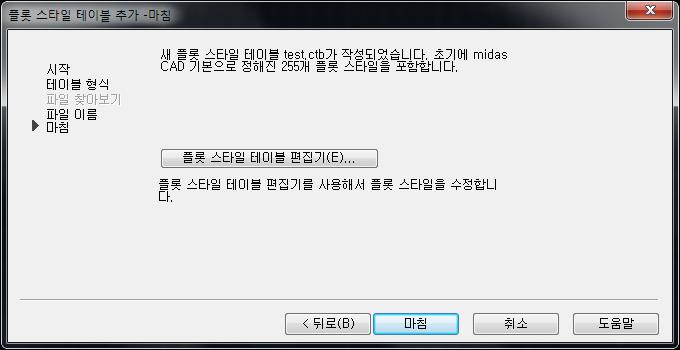

모든 설정을 완료하면 작성중인 테이블 유형에 따라 STB. 또는 CTB 파일을 생성합니다.
수정
선택한 플롯 스타일의 테이블 편집기 대화상자를 표시합니다.

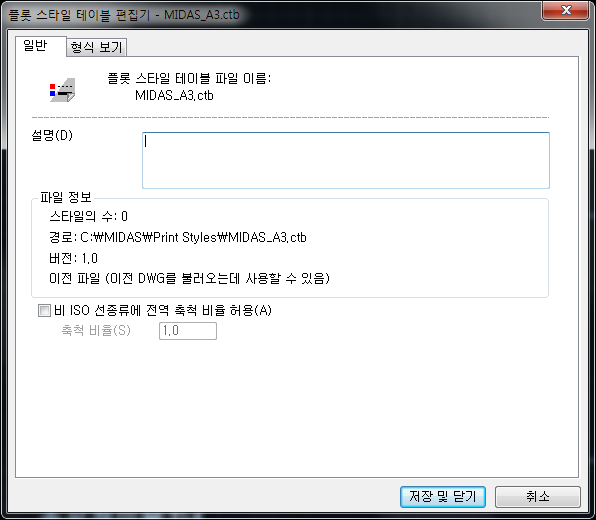

일반
플롯 스타일 테이블 파일 이름, 설명, 파일정보, 테이블 스타일을 나열합니다.
다음과 같은 옵션이 표시됩니다.
플롯 스타일 테이블 파일 이름
현재 편집 중인 플롯 스타일 테이블의 이름을 표시합니다.
설명
플롯 스타일 테이블에 대한 설명을 표시합니다.
파일정보
플롯 스타일의 수, 파일 경로 및 플롯 스타일 테이블 편집기의 버전 번호 등을 표시합니다.
□ 비 ISO 선 종류에 전체 축척 비율 허용
이 항목을 체크 시에 이 플롯 스타일 테이블로 조정되는 객체의 플롯 스타일에서 모든 비 ISO 선종류와 채우기 패턴을 축척합니다.
축척 비율
비 ISO 선종류와 채우기 패턴의 축척 정도를 지정합니다.

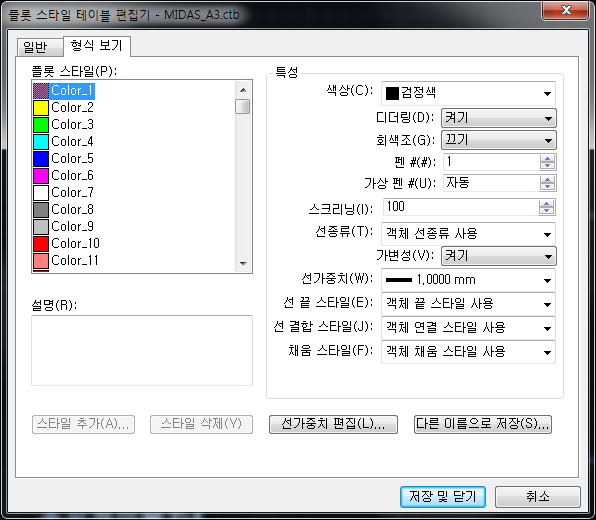

형식 보기
플롯 스타일 테이블 편집기에서 모든 플롯 스타일의 특성을 편집합니다.
플롯 스타일
플롯 스타일 테이블에서 플롯 스타일의 이름을 표시합니다.
설명
리스트에 나열된 각 플롯 스타일에 대한 설명을 입력합니다.
특성
플롯 스타일의 색상, 선종류, 선 가중치 등을 설정합니다.
삭제
현재 플롯 스타일에 리스트 된 CTB 파일을 선택하여 삭제합니다.
Tip & QnA
연속출력은 미리보기 지원이 안 됩니다.
