기능
- 화면하단의 상태바를 숨기거나 표시합니다.
실행방법
실행경로 [뷰] > [상태막대]
명령어 STATBAR
관련기능
| 명령 | ||||
| 도구막대 | 옵션 | 스케일자 | 명령행 보기/감추기 | 제도 설정 |
| 시스템 변수 | |||
| PICKSTYLE |
상세설명

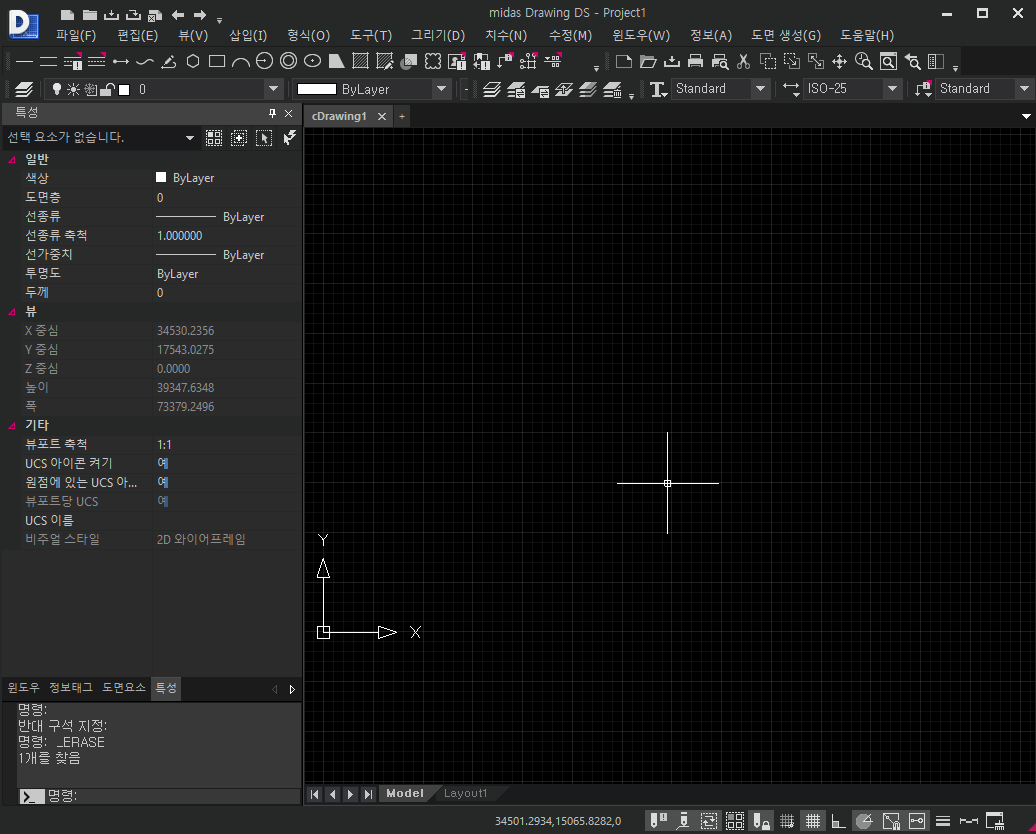

상태 막대에는 좌표표시와 작업환경을 조정하는 버튼으로 구성되어 있습니다. 상태막대 각 항목에 대한 자세한 설명은 아래와 같습니다.
좌표 화면 표시
현재 UCS 원점에 대하여 커서위치의 좌표 값을 실시간으로 표시합니다.
정보태그 마크 켜기 / 끄기
정보태그가 부여된 객체에 정보태그마크의 표현 여부를 제어합니다.
화면 하단의 버튼을 눌러 사용합니다.
정보태그 연결선 켜기 / 끄기
정보태그와 대상객체간의 연결선 표현 여부를 제어합니다.
화면 하단의 버튼을 눌러 사용합니다.
선택순환
동일한 위치에 객체가 중복된 경우 표시 및 중복객체 리스트 창의 표현 유무를 제어합니다.
화면 하단의 버튼을 눌러 사용합니다. 중복된 객체 선택 시 아래와같은 대화상자가 나타납니다.
PICKSTYLE 켜기 / 끄기
PICKSTYLE 설정값을 변경합니다.
화면 하단의 버튼을 눌러 사용합니다.
정보블록 태그위치잠금 켜기/끄기
정보블록내의 태그위치를 옮길 수 있는 그립을 표시를 제어합니다.
화면 하단의 버튼을 눌러 사용합니다.
그리드 스냅
SNAP 명령으로 설정한 간격 단위로 십자커서를 이동합니다.
화면 하단의 버튼을 누르거나 단축키 F9를 눌러 사용합니다.
그리드 모드
화면상의 모눈종이 같은 그리드 패턴을 표시합니다.
화면 하단의 버튼을 누르거나 단축키 F7을 눌러 사용합니다.
직교모드
커서가 UCS 좌표축에 수평이나 수직으로만 움직이도록 제어합니다.
화면 하단의 버튼을 누르거나 단축키 F8을 눌러 사용합니다.
극좌표 추적
직교모드가 꺼진 상태에서 UCS 좌표축에 지정한 각도로 커서의 움직임을 제어합니다.
화면 하단의 버튼을 누르거나 단축키 F10을 눌러 사용합니다.
객체스냅
정확한 좌표를 지정하기 위해 객체의 특정한 지점에 스냅을 제어합니다.
화면 하단의 버튼을 누르거나 단축키 F3을 눌러 사용합니다.
객체스냅 추적
객체스냅이 지정된 부분에 마킹을 하고 추적선상의 스냅을 제어합니다.
화면 하단의 버튼을 눌러 사용합니다.
선 가중치 켜기 / 끄기
선가중치를 적용한 객체의 선가중치 표현 여부를 제어합니다.
화면 하단의 버튼을 눌러 사용합니다.
스케일 자 켜기 / 끄기
스케일바의 표현 여부를 제어합니다.
화면 하단의 버튼을 눌러 사용합니다.
화면 정리
화면정리 명령을 토글방식으로 실행합니다.
화면 하단의 버튼을 누르거나 CTRL+0 을 눌러 사용합니다.
프로세스
STATBAR이(가) 현재 켜져 있음: [끄기(OFF)/전환(T)] <켜기> :
끄기(OFF) / 켜기(ON)
화면 하단의 상태바의 표현여부를 제어합니다.
전환(T)
화면 하단의 상태바의 표현여부를 제어합니다.
