기능
-
정보지시선 스타일을 새로 작성하거나 기존 스타일을 수정합니다.
지시선에 표시 객체 유형으로 문자, 정보태그, 블록을 지정한 정보지시선 스타일을 정의합니다. 정보값을 가지고 있는 대상에 정보지시선 을 그어 문자의 입력 없이 바로 정보값을 표현할 수 있습니다.
실행방법
실행경로 [형식] > [정보지시선 스타일]
[그리기] > [정보지시선] > [정보지시선 스타일]
Icon
명령어 ILEADERSTYLE
관련기능

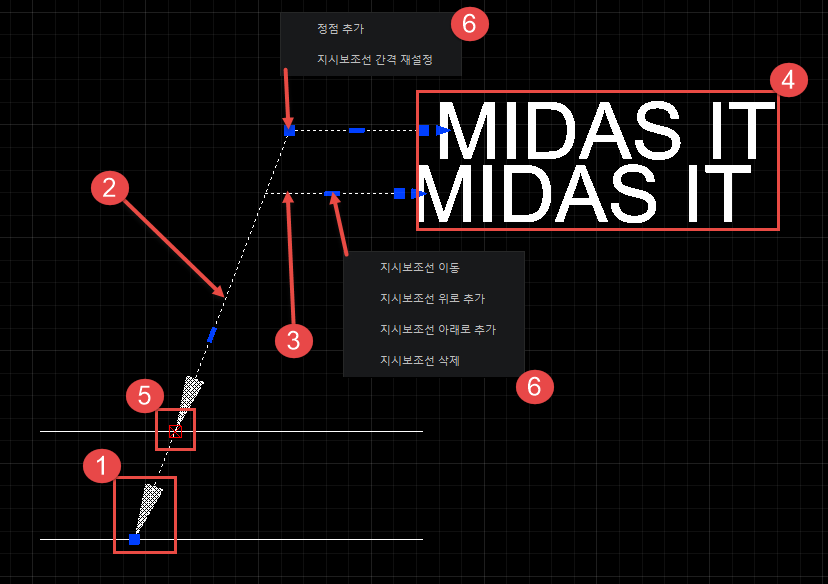

상세설명
①화살표
②지시선
③지시보조선
④문자
⑤축척기준점
⑥지시보조선 및 지시선의 편집
축척기준점
정보지시선을 구성하는 모든객체의 축척기준점은 마지막 대상객체와 정보지시선의 교차점이되고, 대상객체가 없는 경우는 지시선의 시작점이 축척기준점이 됩니다.
지시보조선 및 지시선의 편집
정보지시선은 그립편집을 활용한 다양한 편집기능을 지원합니다. 정보지시선을 클릭하면 다음과 같은 그립편집 명령을 사용할 수 있습니다.
지시보조선
지시보조선 그립을 활용하여 지시보조선의 길이, 각도, 방향간격을 변경할 수 있으며, 지시보조선의 이동, 추가,삭제가 가능합니다.
지시선
지시선 그립을 활용하어 지시선의 길이, 각도를 변경할 수 있으며, 정점을 추가하거나 삭제하여 형태를 변경할 수 있습니다.
지시선의 편집
지시선의 정점을 추가하거나, 정보지시선 생성시 Ctrl키를 활용하여 지시선의 세그먼트를 여러개 만든 경우 화살표와 연결되고 첫 세그먼트나 지시보조선과 연결되는 마지막 세그먼트 외의 중간 세그먼트에는 호로 변환할 수 있는 편집기능을 지원합니다.
프로세스
대화상자
정보지시선 스타일 관리 대화상자가 열립니다.
현재 정보지시선 스타일
현재 정보지시선 스타일의 이름을 표시합니다. 기본 정보지시선 스타일은 Standard 입니다. 새로 작성한 정보지시선에 현재 스타일이 적용됩니다.
정보지시선 스타일
정의된 정보지시선 스타일 이름이 표시됩니다. 현재로 설정된 스타일이나 현재 사용 중인 스타일은 삭제할 수 없습니다.
미리보기
선택한 스타일의 설정 상태를 이미지로 표시합니다.
현재로 설정
목록에서 선택된 스타일을 현재 스타일로 설정합니다. 작성한 정보지시선에 현재 스타일이 적용됩니다.
새스타일
새 정보지시선 스타일을 정의할 수 있는 새 정보지시선 스타일 작성 대화상자를 표시합니다.
수정
이미 작성된 정보지시선 스타일의 설정을 수정합니다. 사용법은 새 정보지시선 스타일작성을 참고합니다.
삭제
이미 작성된 정보지시선 스타일을 삭제합니다. 현재로 설정된 스타일이나 현재 사용중인 스타일은 삭제할 수 없습니다.
삭제할 수 없는 정보지시선을 선택한 경우 이 버튼이 비활성화 됩니다.

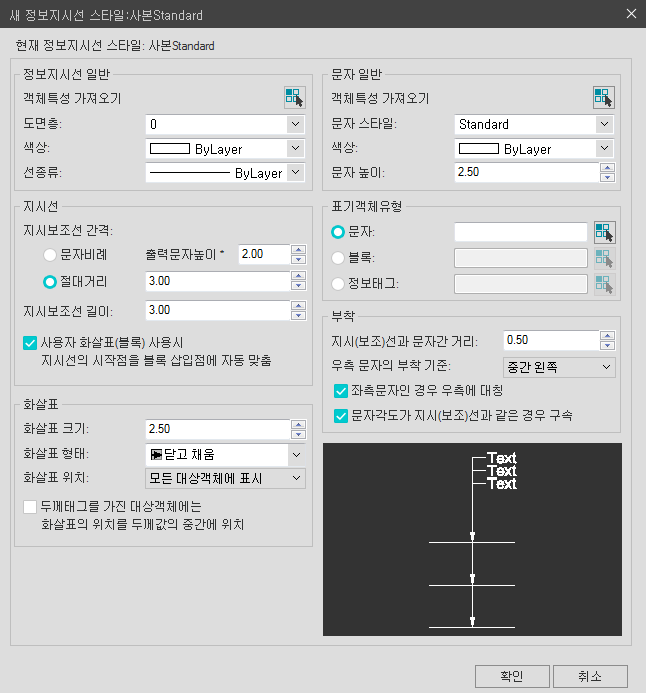

새 정보지시선 스타일 작성
새 스타일 이름
스타일 이름을 입력합니다.
시작
새로운 정보지시선을 작성하기 위해 이미 작성된 스타일 중 참고한 스타일을 선택합니다. 기본값은 현재로 설정된 스타일입니다.
계속
새 정보지시선 스타일 설정 대화상자가 표시됩니다.
정보지시선 일반
정보지시선의 객체특성을 비롯한 지시선, 지시보조선, 화살표 특성을 설정합니다.
객체특성 가져오기
버튼을 누르면 대화상자가 임시로 닫히고 화면에서 지시선과 화살표의 도면층 특성으로 적용할 객체를 선택합니다.
객체를 선택하면 대화상자로 복귀되고 선택한 객체의 도면층, 색상, 선종류가 입력됩니다.
도면층
정보지시선의 도면층을 목록에서 설정합니다. 콤보버튼을 누르면 사용가능한 도면층이 표시되어 선택할 수 있습니다.
색상
정보지시선의 색상을 목록에서 설정합니다.
콤보버튼을 눌러 색상을 선택하거나 [색상선택...] 을 눌러 색상선택 대화상자에서 선택할 수 있습니다.
선종류
정보지시선의 선종류를 목록에서 설정합니다.
콤보버튼을 눌러 선종류를 선택하거나 [선종류 탐색...] 을 눌러 새로운 스타일의 선종류를 선택할 수 있습니다.
지시선
지시보조선의 간격 및 길이를 설정합니다. 정보지시선은 주석객체로 그려지므로 출력기준으로 간격 및 길이를 설정합니다.
축척영역안에서는 축척이 적용된 거리가 적용됩니다.
문자비례
지시보조선의 간격을 출력문자 높이에 배율을 곱한값으로 설정합니다. 선택하면 배율값을 입력하는 창이 활성화 됩니다.
예를들어, 문자의 높이가3이고 배율값을 2로 입력하면 지시보조선의 간격은 6이 됩니다. (3X2=6)
절대거리
지시보조선의 사이의 간격값을 직접 입력합니다.
지시보조선 길이
정보지시선 생성시에 지시보조선 길이의 초기값을 설정합니다.
화살표 시작점 [사용자 화살표(블록) 사용시 지시선의 시작점을 블록 삽입점에 자동 맞춤]
옵션에 체크하면 직접 정의한 블록을 화살표로 사용할 때 지시선의 시작점을 블록의 삽입 기준점으로 합니다.
화살표
화살표의 크기 및 형태(블록이름)와 화살표 생성 조건을 설정합니다.
화살표 크기
화살표의 크기값을 설정합니다. 화살표로 사용할 블록의 크기 1에 대한 상대적인 배율값입니다.
화살표 형태
대화상자 내 콤보버튼을 눌러 화살표로 사용할 블록을 선택합니다. [사용자 화살표...]를 선택하면 사용자가 정의한 화살표를 선택할 수 있습니다.
화살표 위치
대화상자 내 콤보버튼을 눌러서 네가지 유형의 화살표위치를 설정할 수 있습니다. 화살표위치의 초기값은 [모든 대상객체에 표시] 입니다.
두께태그를 가진 대상객체
체크하면, 표시유형객체에 두께태그를 선택한 경우 화살표의 위치가 두께 값의 중간에 위치합니다.
문자일반
표시유형객체 중 문자, 정보태그 객체의 일반적인 특성을 설정합니다. 도면층은 정보지시선에서 설정한 값이 적용됩니다.
객체특성 가져오기
버튼을 누르면 대화상자가 임시로 닫히고 화면에서 문자, 정보태그 객체의 스타일, 색상, 문자높이 특성으로 적용할 객체를 선택합니다. 객체를 선택하면 대화상자로 복귀되고 선택한 객체의 스타일, 색상, 문자높이가 입력됩니다.
문자스타일
표시유형문자, 정보태그 객체의 스타일을 목록에서 설정합니다. 콤보버튼을 누르면 사용가능한 문자스타일이 표시되어 선택할 수 있습니다.
색상
문자 정보태그 객체의 색상을 설정합니다. 콤보버튼을 눌러 색상을 선택하거나 [색상선택...]을 눌러 색상선택 대화상자에서 선택할 수 있습니다.
문자높이
문자, 정보태그 객체의 높이를 설정합니다. 직접 입력하거나 스핀단추를 눌러 높이값을 정할 수 있습니다.
표기객체유형
표시객체유형을 문자, 블록, 정보태그 중에서 선택합니다.
문자
표시유형객체로 문자를 사용합니다. 선택하면 표시할 문자정보를 입력할 수 있습니다. 입력창에 문자를 입력하면 정보지시선 생성시 입력한 문자가 바로 표시되며, 문자를 입력하지 않으면 정보지시선 생성시 문자입력을 요구합니다.
블록
표시유형객체로 블록을 사용합니다.블록을 선택하지 않으면 정보지시선 생성시 블록선택을 요구합니다.
선택하면면 블록이름 입력창과 객체선택 버튼이 활성화되고 블록을 지정할 수 있습니다. 블록의 삽입 기준점이 지시보조선의 끝점에 맞춰집니다.
정보태그
표시유형객체로 정보태그를 사용합니다. 선택하면 객체선택 버튼이 활성화되고, 이 버튼을 눌러 객체정보관리자에서 정보태그의 종류와 특성을 설정할 수 있습니다.
*정보태그의 특성설정은 정보 > 객체 정보 관리자 > 객체 정보 관리자 대화상자 > 옵션설명 을 참조합니다.
부착
표시유형객체의 부착조건을 설정합니다.
지시(보조)선과 문자간 거리
지시(보조)선의 끝으로부터 문자, 정보태그의 시작점, 블록의 삽입 기준점까지 거리의 초기값을 정합니다.
우측 문자의 부착 기준
대화상자안의 콤보버튼을 눌러 문자, 정보태그의 부착위치를 자리맞추기 기준점으로 지시(보조)선에 대한 문자의 부착위치를 설정할 수 있습니다.
좌측문자 인 경우 우측에 대칭
지시보조선과 문자가 지시선의 좌측에 생성되는 경우 우측문자에 대해 문자의 부착위치를 자동으로 대칭 설정 합니다.
문자각도가 지시(보조)선과 같은 경우 구속
이 옵션을 체크하면 문자각도가 지시(보조)선과 같은 경우 지시(보조)선의 각도를 변경하면 동일한 각도로 문자도 회전합니다. 따라서 정보지시선 생성시 문자각도는 지시(보조)선의 방향과 일치합니다. 체크를 하지 않으면 정보지시선 생성시 문자의 각도는 지시(보조)선의 각도와 무관하게 0도가되며 지시(보조)선의 각도를 변경하더라도 문자는 현재 각도를 유지합니다.
