기능
-
선택한 객체 또는 점의 거리와 각도를 측정합니다.
실행방법
실행경로 [도구] > [조회] > [거리]
ICON
명령어 DIST (DI)
관련기능
| 시스템 변수 | |||||
| DISTANCE |
상세설명
도면 공간에서는 대개 2D 도면 공간 단위로 거리를 알려 줍니다.
한 뷰포트에 표시되어 있는 모형 공간 객체에 대해 객체 스냅을 사용하여 측정한 경우에 2D 모형 공간 거리를 화면에 평행한 평면에 투영하여 거리를 표시합니다.
프로세스

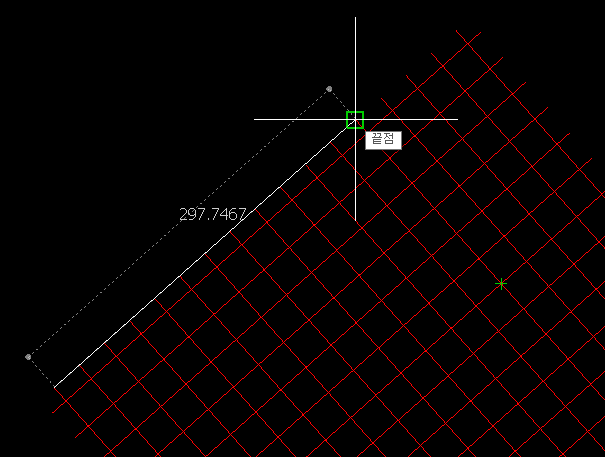

첫 번째 점 지정:
화면에서 거리 값을 측정할 첫 번째 점을 지정합니다.
두 번째 점을 지정:
화면에서 거리 값을 측정할 두 번째 점을 지정합니다.
