기능
-
선형 객체와 호 객체의 길이를 변경합니다.
실행방법
실행경로 [수정] > [단독 편집] > [길이편집]
Icon
명령어 LENGTHEN (LEN)
관련기능
| 시스템 변수 | ||||
| EDGEMODE |
상세설명
방향을 유지한 상태에서 길이만을 변경합니다.
호의 경우 중심을 변경하지 않고 길이를 변경하므로 사이각이 변경됩니다.
프로세스
객체 선택 [증분(DE)/퍼센트(P)/합계(T)/동적(DY)]:
객체의 길이와 사이각(적용 가능할 경우)을 표시합니다.
LENGTHEN은 닫힌 객체에는 영향을 주지 않습니다.
선택한 객체의 돌출 방향은 현재 사용자 좌표계(UCS)의 Z축에 평행일 필요가 없습니다.
증분(DE)

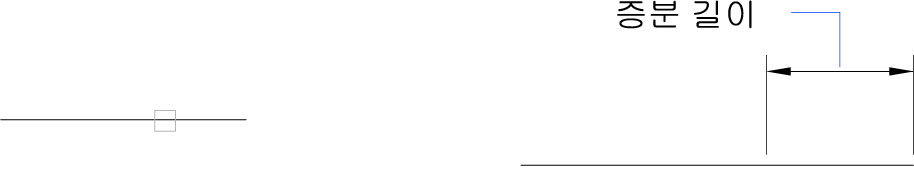

: 선택점에 가장 가까운 끝점으로부터 측정되어 지정된 증분값만큼 객체의 길이 또는 호의 각도를 변경합니다.
양수 값이면 객체가 확대되고 음수 값이면 객체가 잘립니다.
| 객체 선택 [증분(DE)/퍼센트(P)/합계(T)/동적(DY)]: DE 증분 길이 또는 [각도(A)]: <N>: 변경할 객체 선택 또는 [명령 취소(U)] |
증분 길이 또는 [각도(A)]: <N>:
지정된 증분값만큼 객체의 길이를 변경합니다.

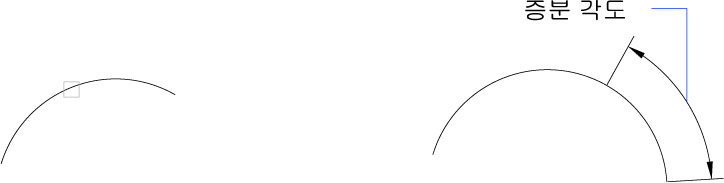

각도(A) : 선택된 호의 사이각을 지정된 각도만큼 변경합니다.
변경할 객체 선택 또는 [명령 취소(U)]
길이를 변경할 객체를 화면에서 선택합니다.
명령 취소(U) : 명령을 취소하고 이전 단계로 돌아갑니다.
퍼센트(P)
: 객체의 길이를 전체 길이에 대해 지정된 퍼센트로 설정합니다.
|
객체 선택 [증분(DE)/퍼센트(P)/합계(T)/동적(DY)]: P 퍼센트 길이 입력: <100.000000>: 변경할 객체 선택 또는 [명령 취소(U)] |
퍼센트 길이 입력: <100.000000>:
객체의 길이를 전체 길이에 대해 증가시키거나 감소시킬 퍼센트 값을 입력합니다.
변경할 객체 선택 또는 [명령 취소(U)]
길이를 변경할 객체를 화면에서 선택합니다.
명령 취소(U) : 명령을 취소하고 이전 단계로 돌아갑니다.
합계(T)
: 선택점에 가장 가까운 끝점으로부터 지정된 값으로 객체의 길이를 조정합니다.
|
객체 선택 [증분(DE)/퍼센트(P)/합계(T)/동적(DY)]: T 전체 길이 또는 [각도(A)]: <객체의 길이>: 변경할 객체 선택 또는 [명령 취소(U)] |
전체 길이 또는 [각도(A)]: <객체의 길이>
증가하거나 감소시킬 객체의 전체 길이 값을 입력합니다.
각도(A) : 선택된 호의 사이각을 지정된 각도만큼 변경합니다.
변경할 객체 선택 또는 [명령 취소(U)]
길이를 변경할 객체를 화면에서 선택합니다.
명령 취소(U) : 명령을 취소하고 이전 단계로 돌아갑니다.
동적(DY)
: 동적 끌기 모드를 켭니다.
선택된 객체의 끝점 중 하나를 끌어 객체 길이를 변경할 수 있습니다.
|
객체 선택 [증분(DE)/퍼센트(P)/합계(T)/동적(DY)]: DY 변경할 객체 선택 또는 [명령 취소(U)] 새 끝점을 지정 |
변경할 객체 선택 또는 [명령 취소(U)]
길이를 변경할 객체를 화면에서 선택합니다.
명령 취소(U) : 명령을 취소하고 이전 단계로 돌아갑니다.
새 끝점을 지정
원하는 길이대로 새 끝점을 화면에서 지정합니다.
명령 취소(U) : 명령을 취소하고 이전 단계로 돌아갑니다.
