기능
중복되거나 겹치는 선, 호 및 폴리선을 제거합니다. 또한 부분적으로 겹치거나 연속되는 항목을 결합합니다.
실행방법
실행경로 [수정] > [단독 편집] > [중복 객체 삭제]
명령어 OVERKILL
상세설명
중복된 형상을 제거합니다. 객체의 중복객체, 원 위에 그려진 호 등이 삭제됩니다. 같은 기울기로 그려진 선(일부 겹침)은 하나의 선으로 결합됩니다. 그리고 폴리선 세그먼트와 겹치는 중복 선 또는 호 세그먼트가 삭제됩니다.
프로세스
OVERKILL 객체 선택:
중복된 형상의 객체를 선택합니다.

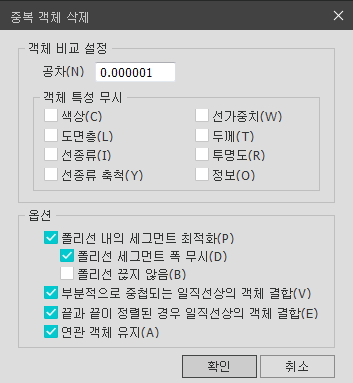

대화상자
중복 객체 삭제 대화상자가 표시됩니다. 중복되는 형상과 겹치는 선, 호 및 폴리선을 모두 제거합니다. 또한 부분적으로 겹치거나 연속되는 항목을 결합합니다.
객체 비교 설정
공차
중복 객체 삭제에서 중복 검토 시 사용하는 정밀도를 조정합니다. 이 값이 0이면 비교 대상인 두 객체가 완전히 일치해야 두 객체 중 하나를 수정하거나 삭제하게 됩니다.
객체 특성 무시
선택한 객체 특성은 무시하고 중복객체를 비교합니다.
옵션
이 설정을 사용하여 중복 객체 삭제에서 선, 호 및 폴리선을 처리하는 방법을 조정합니다.
폴리선 내의 세그먼트 최적화
선택하는 경우 선택한 폴리선 내의 개별 선 및 호 세그먼트를 검사합니다. 중복된 정점 및 세그먼트는 제거됩니다. 또한 중복 객체 삭제는 개별 폴리선 세그먼트를 완전히 별도의 선 및 호 세그먼트와 비교합니다. 폴리선 세그먼트가 선 또는 호 객체와 중복되면 둘 중 하나가 삭제됩니다. 이 옵션을 선택하지 않으면 폴리선이 별개의 객체로 비교되며 두 하위 옵션을 선택할 수 없습니다.
폴리선 세그먼트 폭 무시
세그먼트 폭은 무시하고 폴리선 세그먼트를 최적화합니다.
폴리선 끊지 않음
폴리선 객체가 변경되지 않습니다.
부분적으로 중첩되는 일직선상의 객체 결합
겹치는 객체를 하나의 객체로 결합합니다.
끝과 끝이 정렬된 경우 일직선상의 객체 결합
끝점이 같은 객체를 하나의 객체로 결합합니다.
연관 객체 유지
연관 객체가 삭제 또는 수정되지 않습니다.
