1. Update Item
1) 신규 기능 추가
- GEN NX 호환
- 컴포넌트와 Rhino 모델 간의 시각적 연결 기능 추가
- 단면 형상 모델 생성
2) 신규 컴포넌트 추가
- Wall
- Aluminum Material
- Story Data
- Auto Generate Story Data
- Diaphragm Disconnect
3) 기존 컴포넌트 변경
- Load Combination Design Type 지원
-
컴포넌트 명 변경 *
- Load Combinations(General) -> Load Combination
- Item of Load Combinations(General) -> Item of Load Combinations
- Import Civil NX -> Import NX Model
- Draw Civil NX -> Draw NX Model
* 해당 컴포넌트는 이전 버전에서 생성한 파일을 사용할 때는 새로운 컴포넌트로 교체해주어야 합니다.
4) Bug Fix
- Delete Component가 정상적으로 실행되지 않는 현상
- Import Civil Model에서 NSPR 데이터가 정상적으로 가져와지지 않는 현상
- Drop Panel이 사라지는 현상
- Table Input Cell이 잘리는 현상
- Tapered Shape에서 일부 단면이 생성되지 않는 현상
- PSC Shape에서 Consider Warping Effect 기능이 중복되는 현상
- PSC Dimension의 Joint Option 실행 시 불필요한 데이터가 생성되는 현상
- Param for Design의 데이터가 정상적으로 생성되지 않는 현상
- PSC Value 단면이 정상적으로 생성되지 않는 현상
2. Description
1) 신규 기능 추가
GEN NX 호환
MIDAS GH 3.2.0 부터 GEN NX와 연결을 지원합니다.

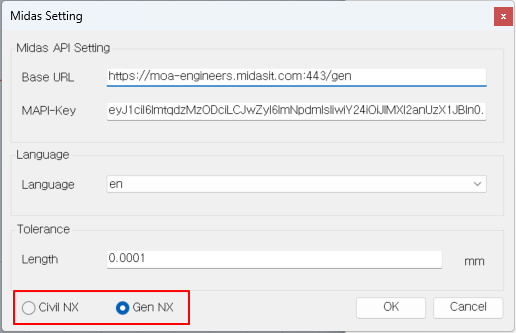

GEN NX 연결은 MIDAS Setting 컴포넌트를 통해서 연결 가능합니다.
※ 제품 설정 이후 API Setting은 CIVIL NX와 같으며, 다음을 참고해주세요
How can I integrate it with CIVIL NX? - MIDAS Support
컴포넌트와 Rhino 모델 간의 시각적 연결 기능 추가

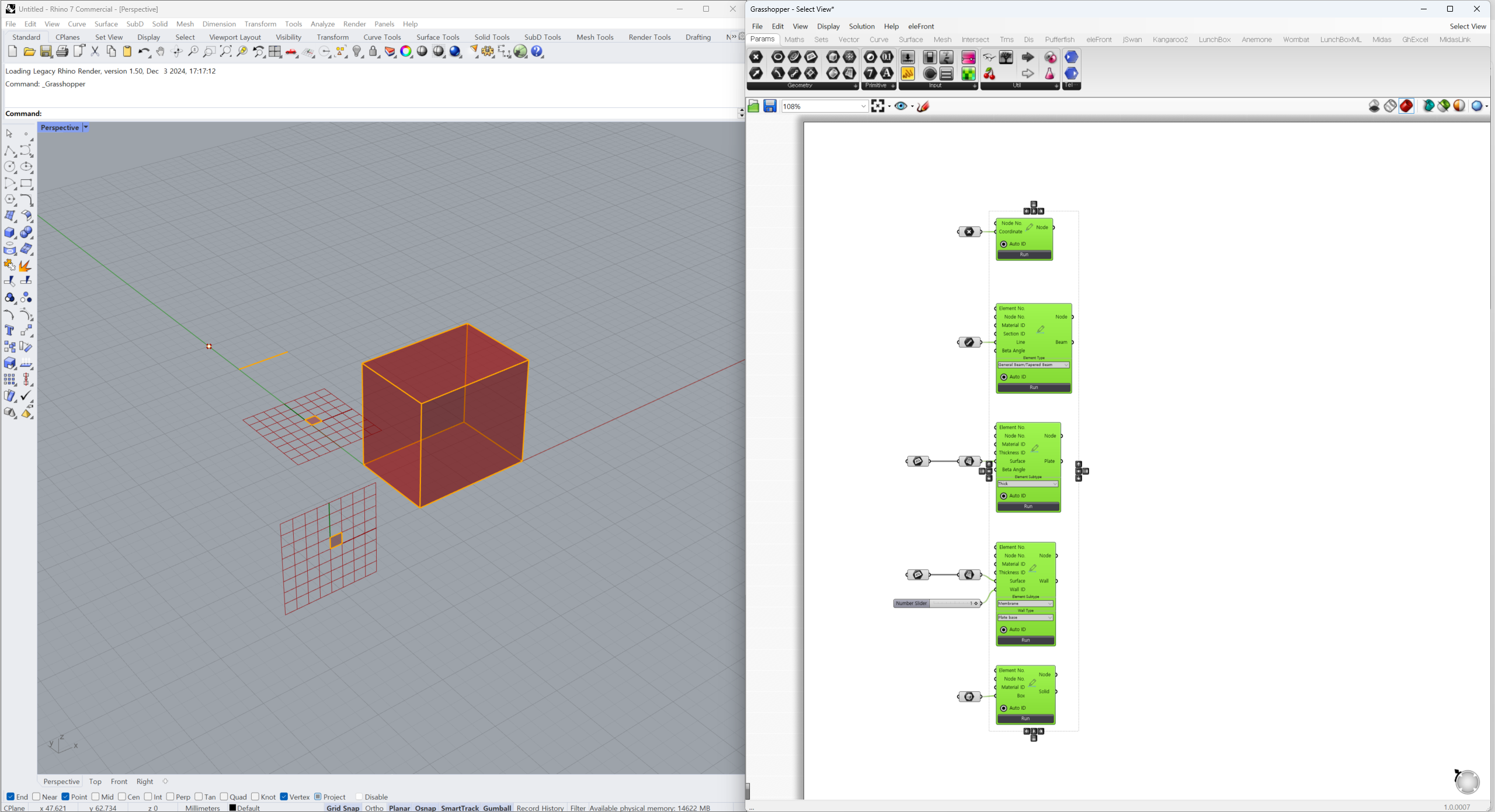

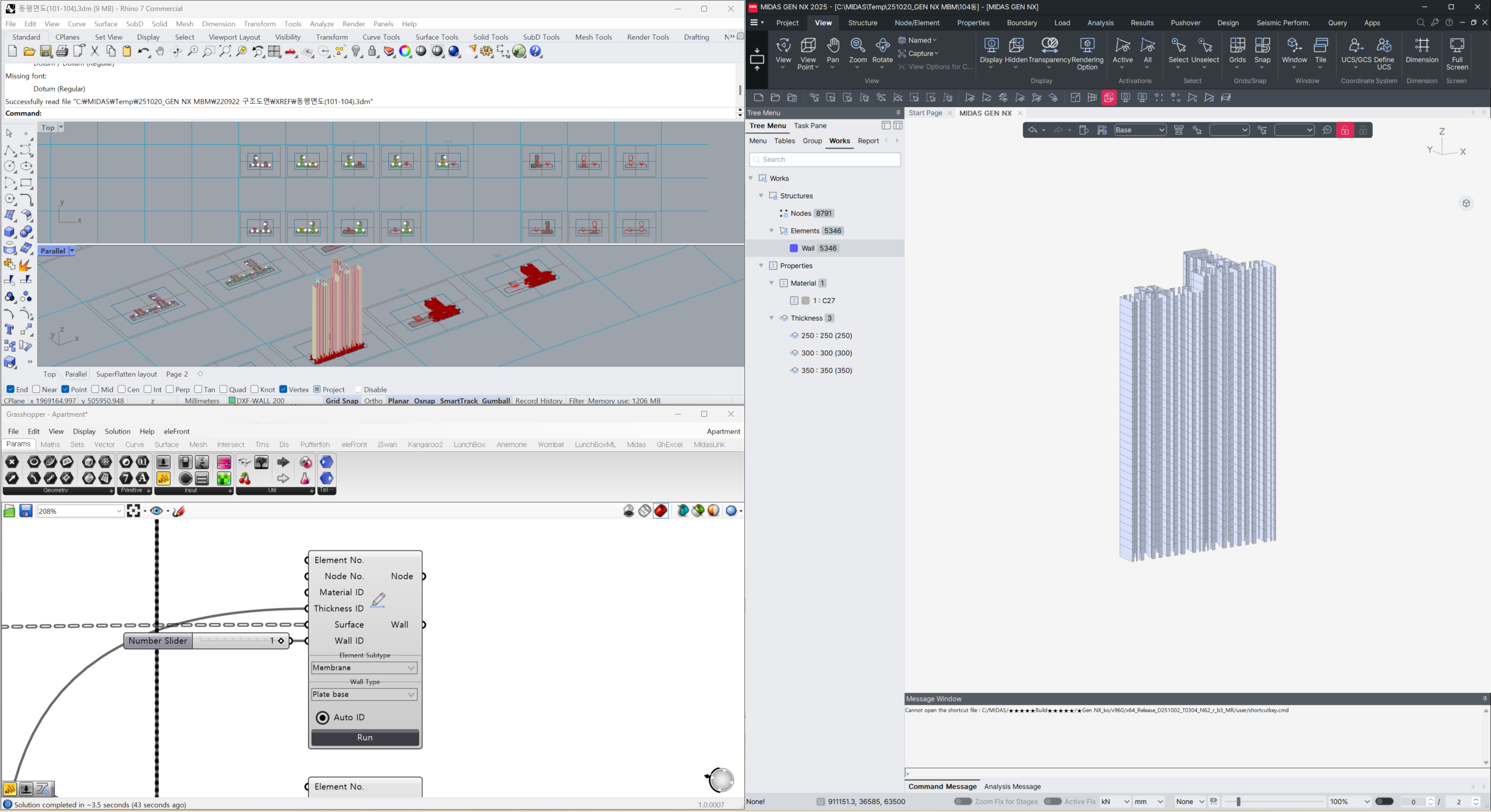

MIDAS GH 3.2.0 부터 모델링 관련 컴포넌트(Node/Beam/Plate/Wall/Solid) 컴포넌트 활성화 시 모델 정보를 Rhino에 표시됩니다.
단면 형상 모델 생성

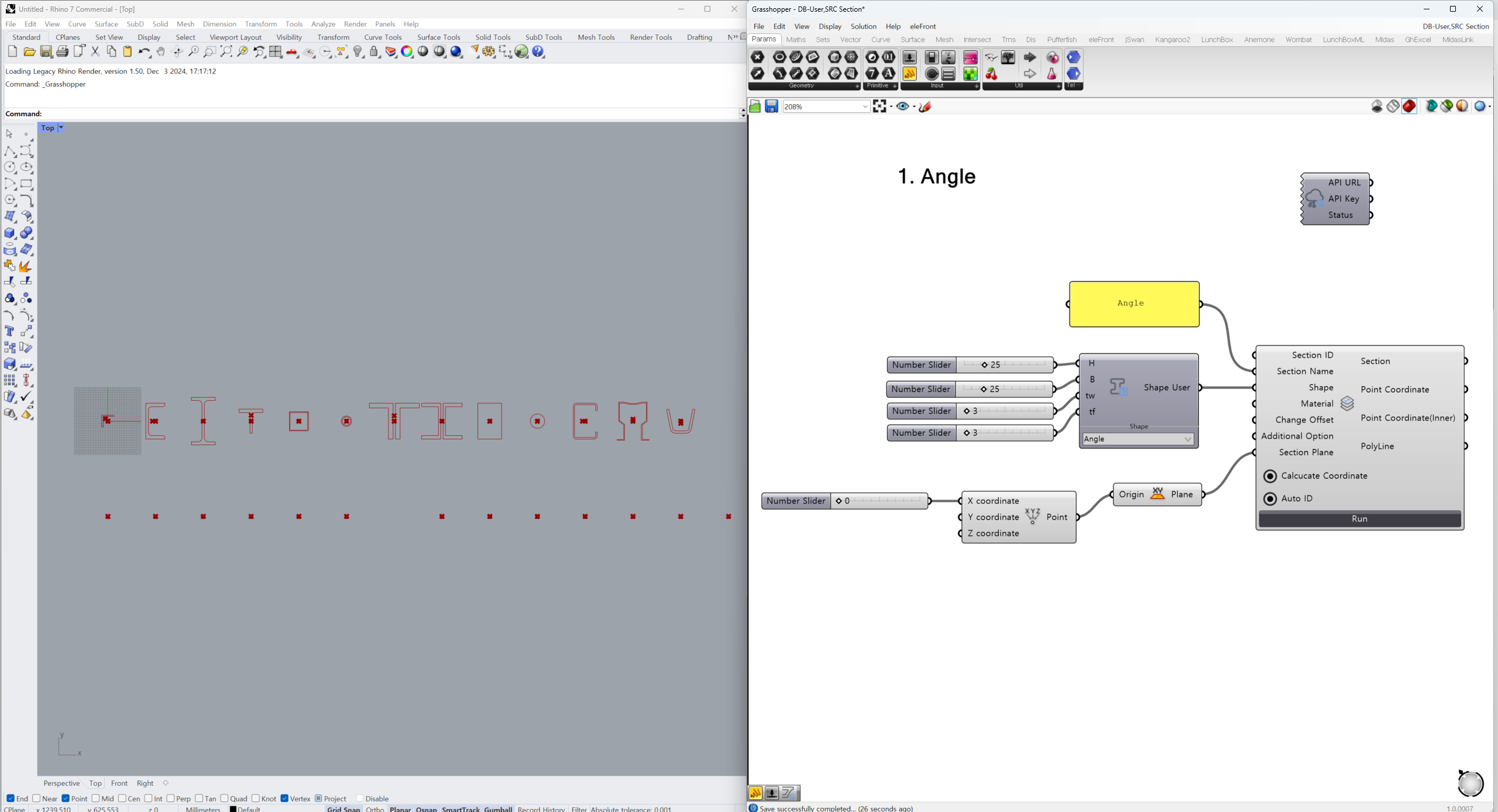

MIDAS GH 3.2.0 부터 Section 컴포넌트로 Section 생성 시 형상 정보가 생성되게 됩니다.
해당 기능은 컴포넌트에 있는 Calculate Coordinate 버튼으로 활성화 하거나 비활성화 할 수 있습니다.
※ 해당 기능은 DB Shape 및 SRC Shape는 지원이 되지 않습니다.
2) 신규 컴포넌트 추가
Wall
Wall 요소를 생성할 수 있는 컴포넌트가 추가됩니다.
※ 해당 컴포넌트는 Gen NX 전용 컴포넌트입니다.

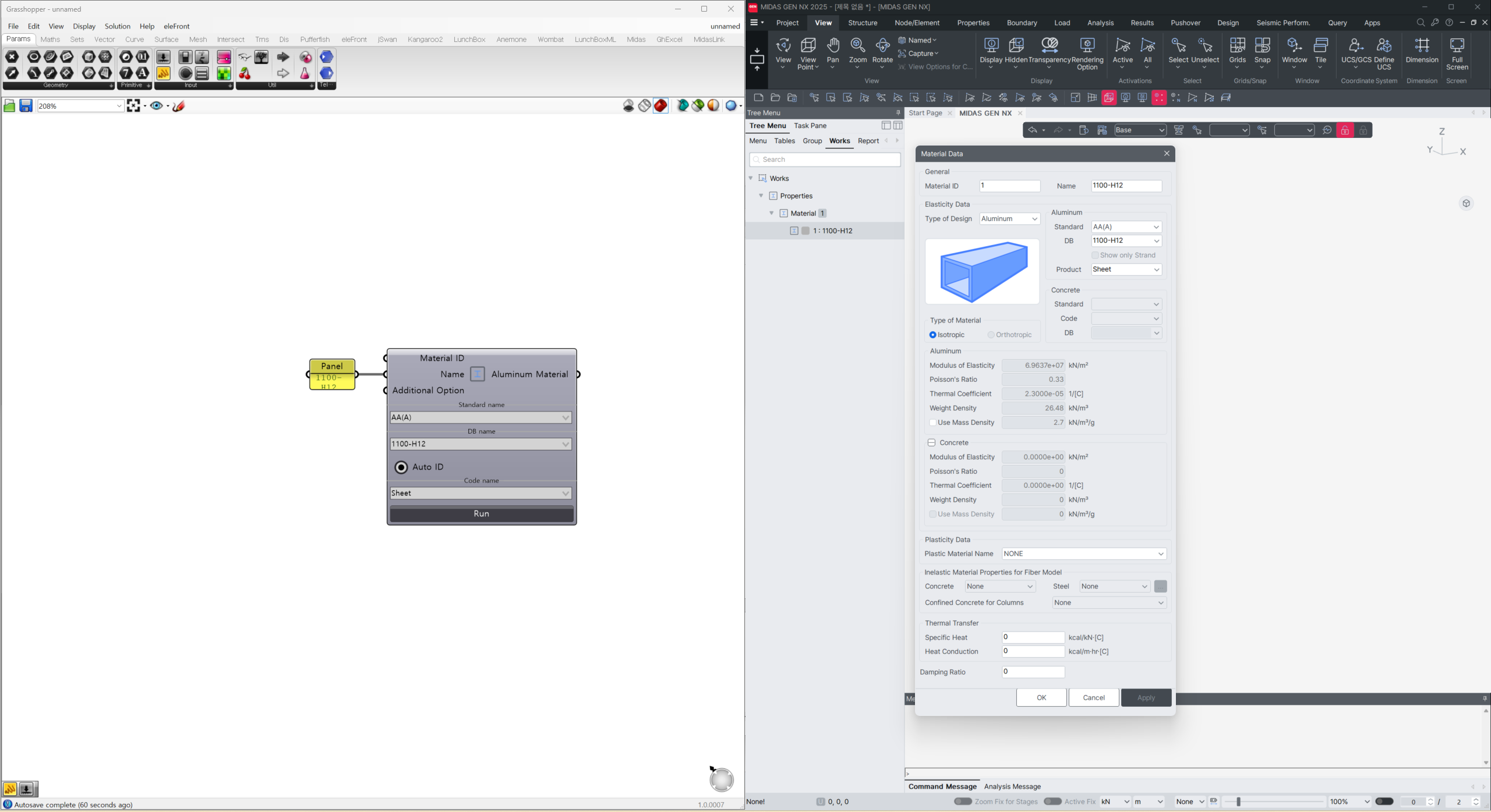

Aluminum Material
Aluminum Material을 생성할 수 있는 컴포넌트입니다.
※ 해당 컴포넌트는 Gen NX 전용 컴포넌트입니다.

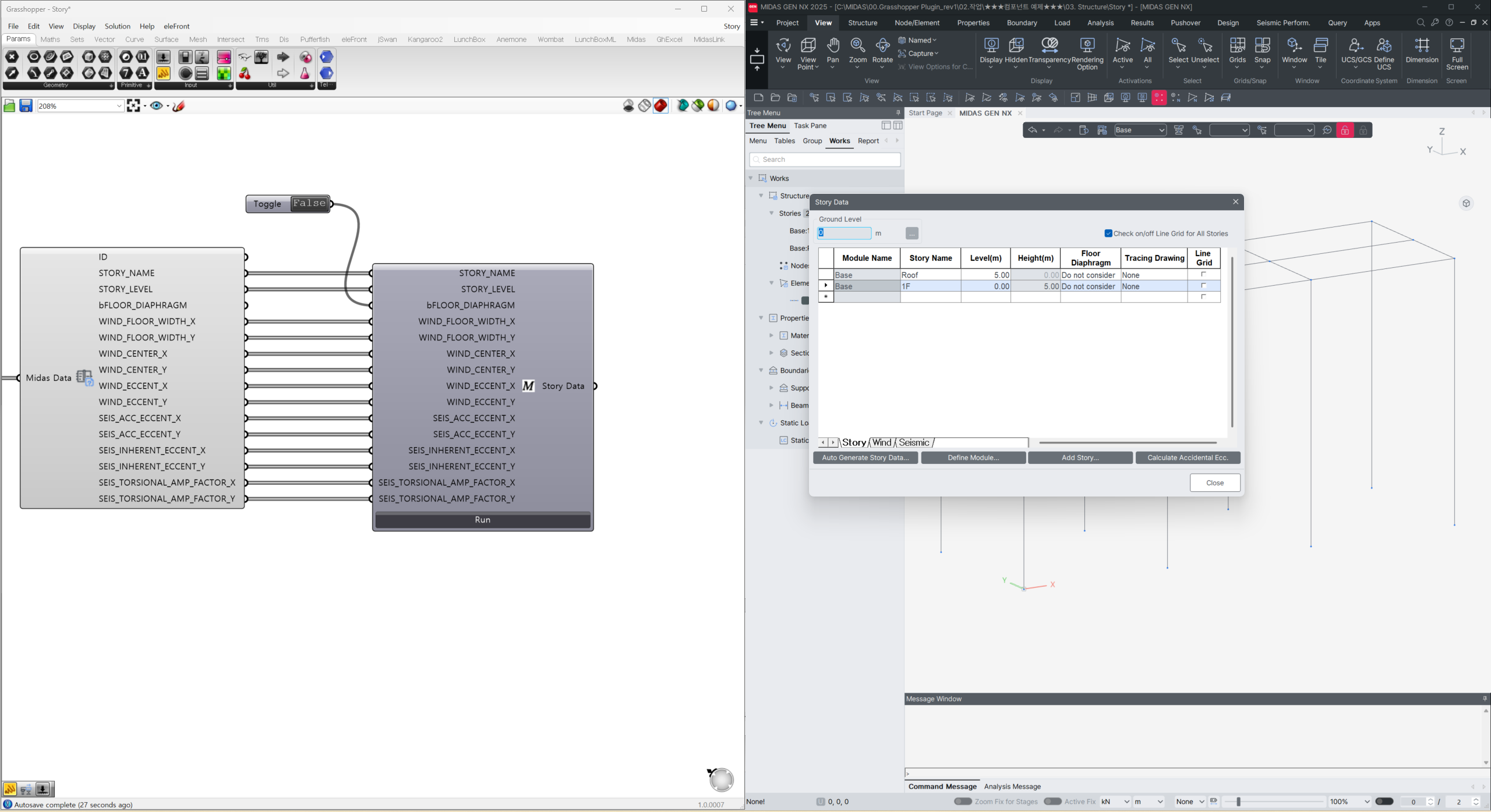

Story Data
Story Data를 생성할 수 있는 컴포넌트입니다.
※ 해당 컴포넌트는 Gen NX 전용 컴포넌트입니다.

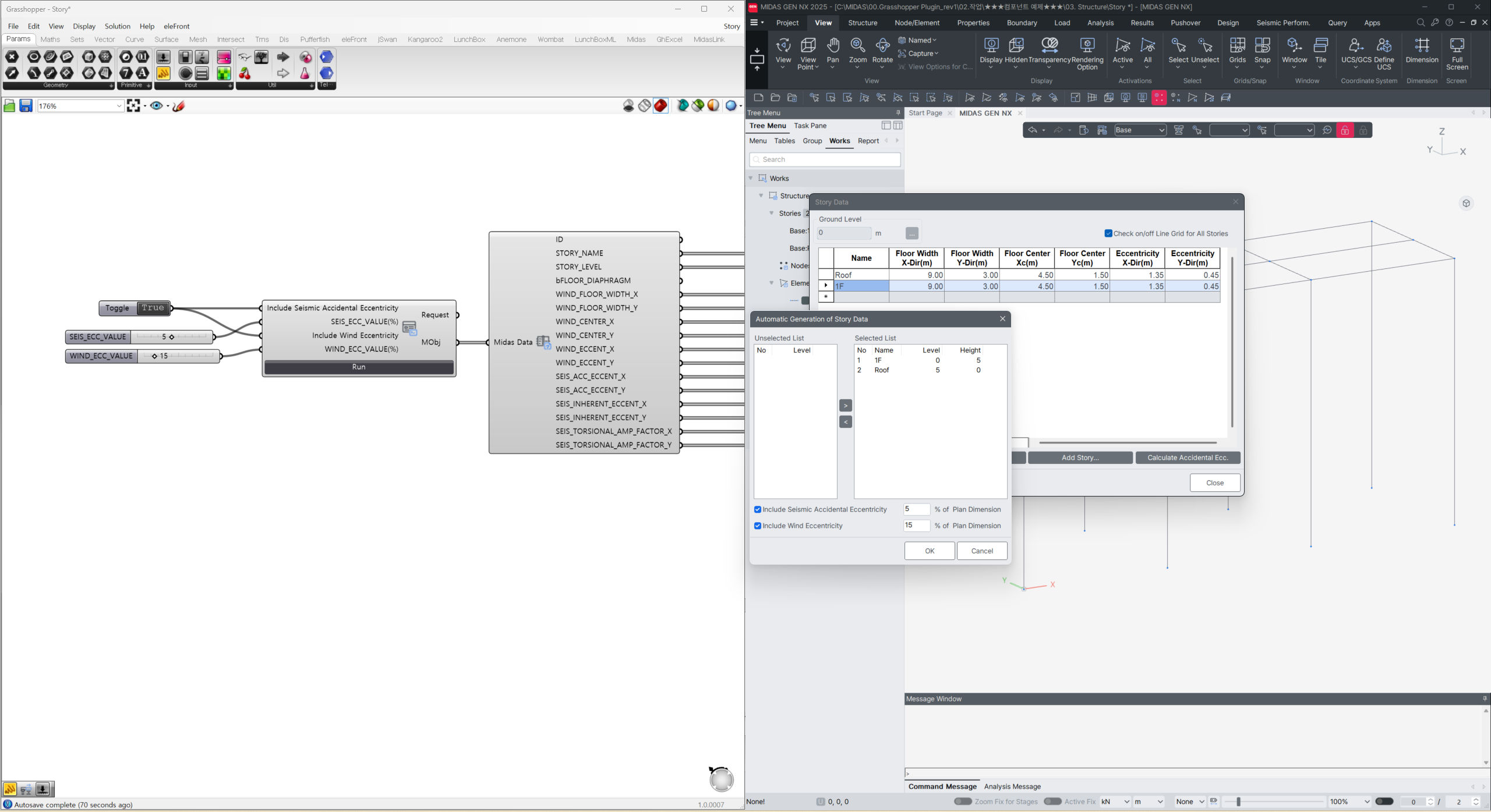

Auto Generate Story Data
자동으로 Story Data가 생성되는 컴포넌트입니다.
GEN NX의 Auto Generate 기능과 동일하며 제품에서 연산된 층 데이터들이 생성됩니다.
※ 해당 컴포넌트는 Gen NX 전용 컴포넌트입니다.

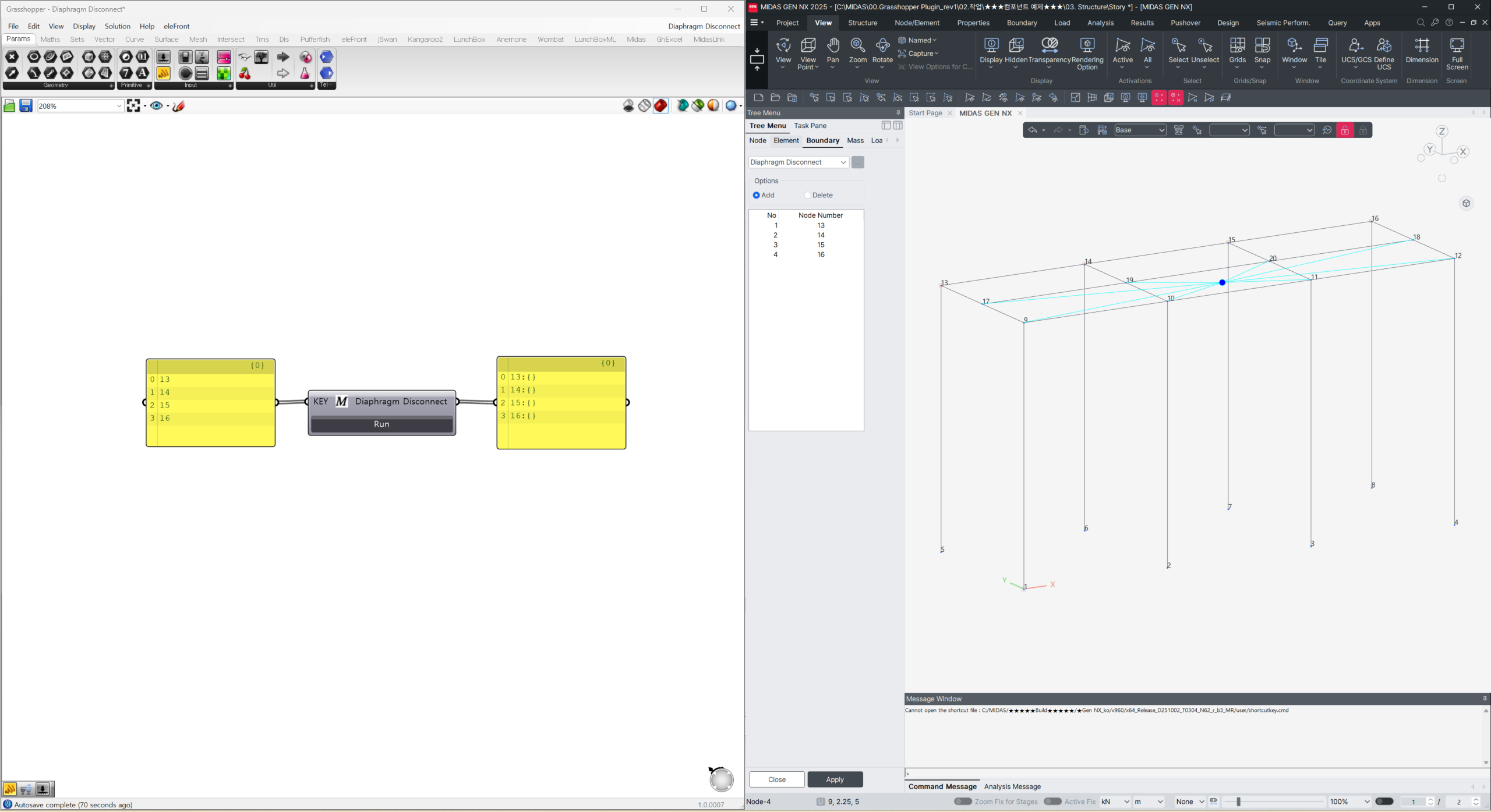

Diaphragm Disconnect
Story Diaphragm 설정에 포함하지 않도록 Diaphragm 계산 시 적용되는 절점을 제외 시켜주는 컴포넌트입니다.
※ 해당 컴포넌트는 Gen NX 전용 컴포넌트입니다.
3) 기존 컴포넌트 변경

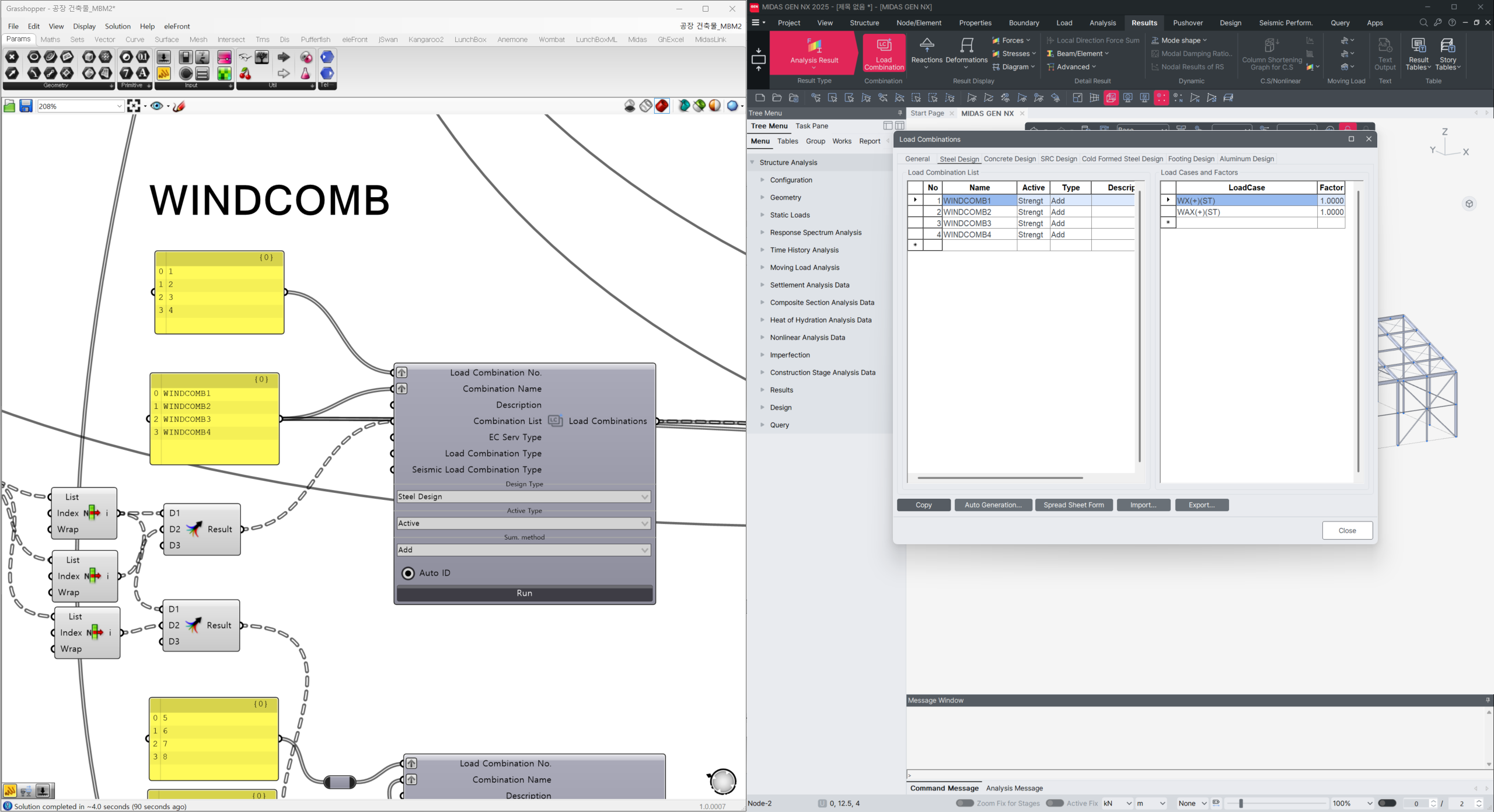

Load Combination Design Type 지원
Load Combination 컴포넌트에서 Design Type을 선택 시 해당 탭에 Combination이 생성되도록 변경되었습니다.
컴포넌트 명이 변경되었습니다.
GEN NX 지원과 함께 컴포넌트의 명확성을 위해 일부 컴포넌트의 명칭이 변경되었습니다.
해당 컴포넌트는 새로운 버전에서 데이터 개수가 달라져 새로 컴포넌트를 교체하여야 정상 작동합니다.
변경 컴포넌트
- Load Combinations(General) -> Load Combination
- Item of Load Combinations(General) -> Item of Load Combinations
- Import Civil NX -> Import NX Model
- Draw Civil NX -> Draw NX Model
ID 입력란 추가
컴포넌트에서 ID를 입력할 수 없었던 일부 컴포넌트들을 ID를 입력할 수 있도록 변경하였습니다.
해당 컴포넌트는 새로운 버전에서 데이터 개수가 달라져 새로 컴포넌트를 교체하여야 정상 작동합니다.
변경 컴포넌트
- Span Information
- Define Pressure Load Type
- Approximate Tendon Losses
- Traffic Line Lanes
- Traffic Line Lanes - Optimization
- Taffic Surface Lanes
- Dynamic Load Allowance
- Vehicles Classes
4) Bug Fix
Delete Component가 정상적으로 실행되지 않는 현상
Delete Component가 정상적으로 동작하지 않는 현상을 개선하였습니다.

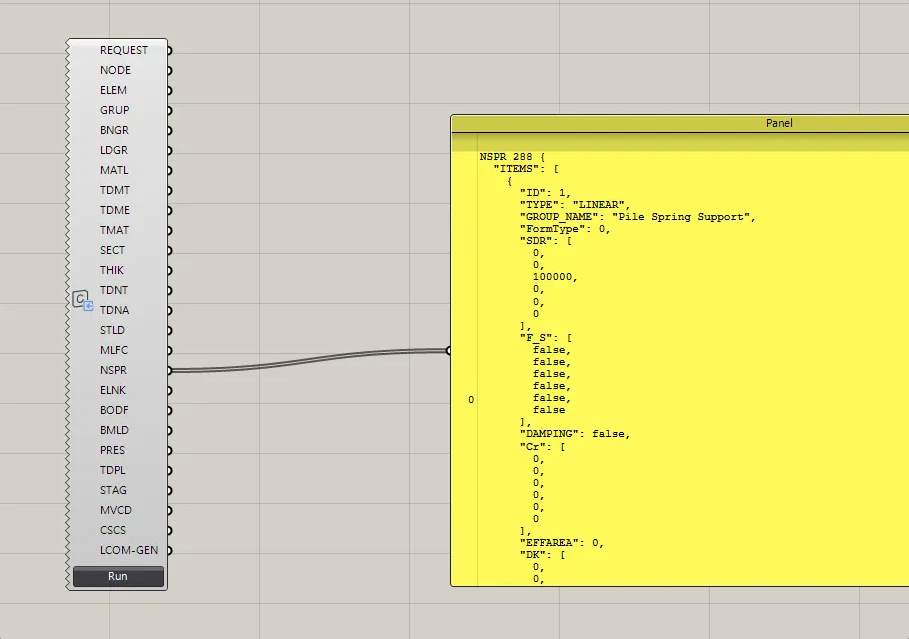

Import Civil Model에서 NSPR 데이터가 정상적으로 가져와지지 않는 현상
Import Civil Model 컴포넌트(Import Civil NX)에서 NSPR 데이터를 포함된 데이터를 Import 시 NSPR 데이터부터 값이 출력되지 않는 현상을 수정하였습니다.
Drop Panel이 사라지는 현상
Drop Panel이 한 컴포넌트에 두 개 이상 있을 경우 두 번째 Drop Panel 정보가 사라지는 현상이 발생하여 이를 개선하였습니다.

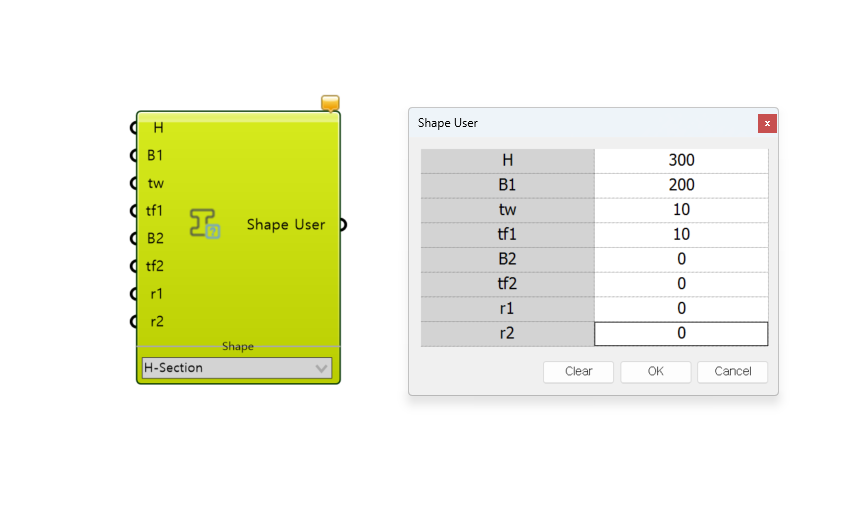

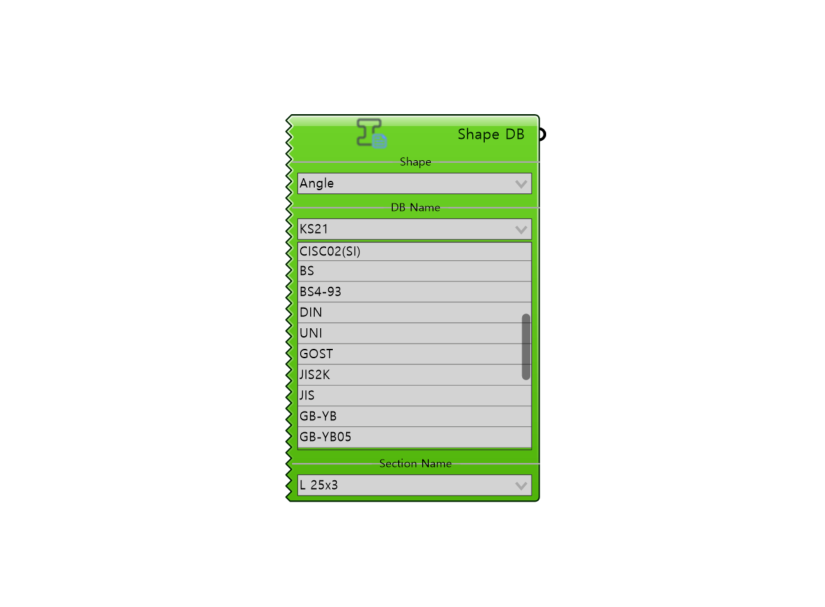

Table Input Cell이 잘리는 현상
Table Input Cell이 컴퓨터 해상도에 관계없이 높이가 고정되어 글씨가 잘리는 현상이 발생하여 이를 개선하였습니다.
Tapered Shape에서 일부 단면이 생성되지 않는 현상
Tapered Shape에서 일부 Section Type이 정상적으로 출력되지 않아 단면이 생성되지 않는 현상이 발생하였고 이를 개선하였습니다.

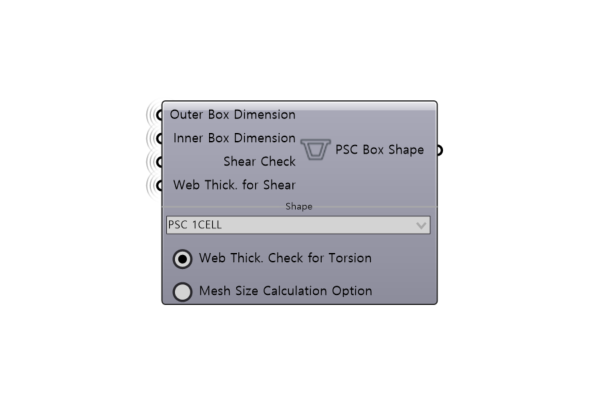

PSC Shape에서 Consider Warping Effect 기능이 중복되는 현상
PSC Shape 컴포넌트에 Consider Warping Effect 기능이 중복되어 삭제하였습니다.

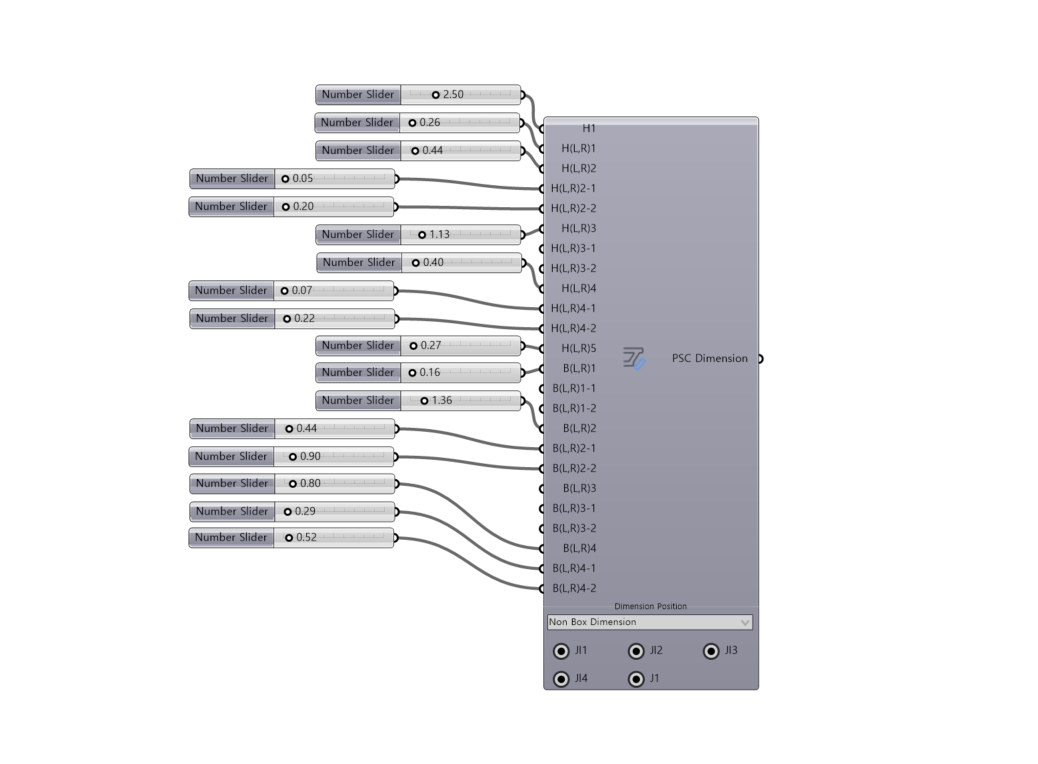

PSC Dimension의 Joint Option 실행 시 불필요한 데이터가 생성되는 현상
PSC Dimension의 Non Box Dimension Type의 JI3을 선택 시 불필요한 HI4 입력 Parameter가 생성되어 이를 개선하였습니다.
Param for Design의 데이터가 정상적으로 생성되지 않는 현상
Param for Design의 데이터가 입력 Parameter와 대응되지 않는 값으로 생성되는 현상을 수정하였습니다.
PSC Value 단면이 정상적으로 생성되지 않는 현상
PSC Value 단면의 Shear Check Position의 값이 정상적으로 입력되지 않는 현상을 수정하였습니다.
