Intro
이 플러그인은 바닥하중을 빠르고 직관적으로 재하할 수 있도록 제작되었습니다.
Node를 직접 하나씩 선택하거나 텍스트 기반의 층 높이 입력에 의존할 필요 없이, 모델에서 부재를 드래그하여 선택한 뒤 일괄로 하중 재하가 가능하며, 그래픽과 테이블 정보를 통해 적용 또는 적용되지 않은 영역을 확인할 수 있습니다.
Developed with
- MIDAS GEN NX 2026 (v1.1) US
Benefits of this plugin
- Time-Saving: Node 수동 선택, 다중 층 정보 텍스트 입력, 반복적인 하중 재하 단계를 한 번의 클릭으로 시간을 절약할 수 있습니다.
- Error Reduction: Node를 잘못 클릭하거나 복잡한 형상의 경우 휴먼에러를 제거하고 그래픽과 테이블 정보로 검증이 가능합니다.
How to use this plugin?

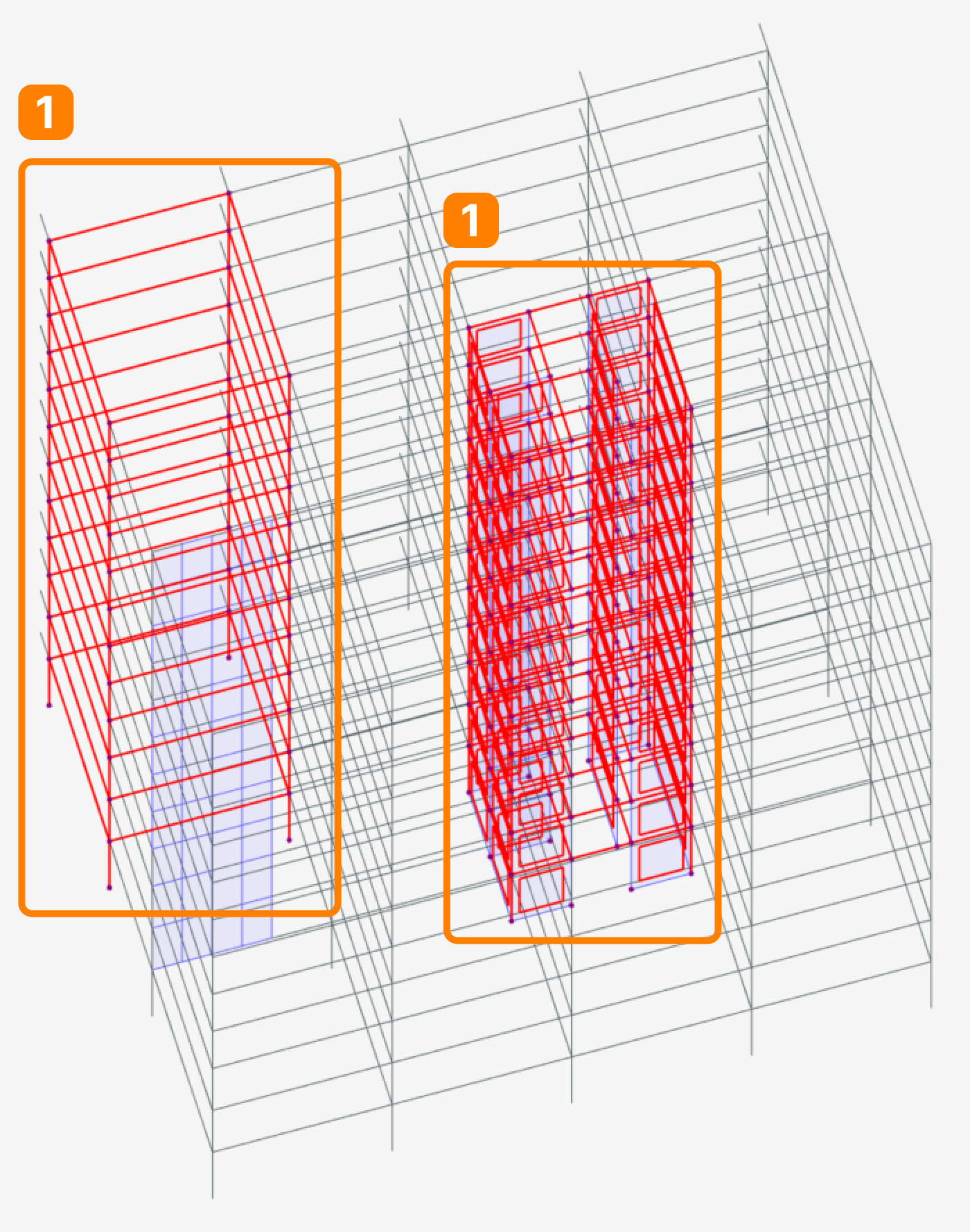

- GEN NX에서 바닥하중을 재하할 요소를 선택합니다.
- 하중을 적용할 Plane Type을 선택합니다.
- Floor Load, Select Load Group 등 필요한 항목을 선택한 후 Apply를 클릭합니다.
- Refresh 버튼을 클릭하면 최신 건물 형상, Floor Load, Select Load Group 정보가 갱신됩니다.
- 하중 재하 완료 후, Results 탭에서 그래픽 형태로 하중이 적용된 위치를 확인할 수 있습니다.
- 또한, 하중 재하가 성공하거나 실패한 영역의 노드 번호를 테이블 형태로 확인할 수 있습니다.
[Assign Floor Loads]
Note
- ‘Allow Polygon Type Unit Area’ 옵션이 활성화된 상태로 실행됩니다.
- ‘Unmodeled Sub-Beam’ 및 ‘Convert to Beam Load types’ 기능을 지원하지 않습니다.
