개요
- 비정형 기하형상을 자동으로 개선하고 정형화합니다.
방법

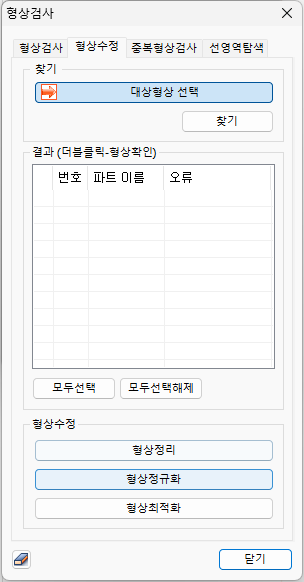

[형상정리], [형상정규화], [형상최적화] 중에서 선택하여 오류를 검색할 수 있으며, 형상수정 기능으로 수정할 수 있습니다.
형상정리
유효한 솔리드를 만들도록 시도하는 기능입니다. 주로 토폴로지(위상) 관점에서의 유효하지 않은 형태를 올바로 하는 작업으로, 다음과 같은 문제에 대해서 분석하고 해결하려고 시도하게 됩니다.

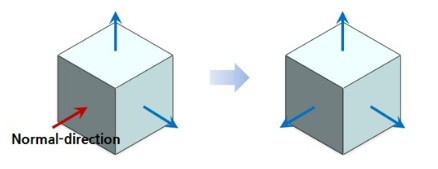

Fig. 면의 방향이 잘못된 경우

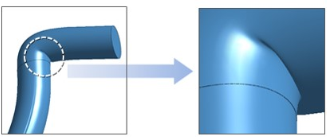

Fig. 꼬여있는 형상

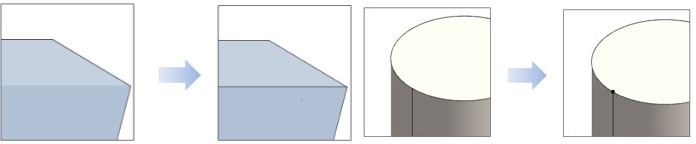

Fig. 엣지 또는 점의 위치가 누락된 경우
형상 정규화
주로 복잡하고 비 정규적인 기하형상을 정규화하고 간략하게 표현함으로써, 더 안정적인 기하형상으로 수정할 수 있도록 도와주는 기능입니다.
√ B-Spline surface(임의곡면) ⇒ plane, cylinder, sphere, cone and torous (정규화된 곡면)
√ B-Spline curve(임의곡선)) ⇒ line. circle and ellipse (정규화된 곡선)
√ Irregular shape(비정형형상) ⇒ normalized and primitive shape (정규화된 형상)
형상 최적화
모델링 작업에 대해서 향상된 성능과 안정성을 보장하기 위해, 토폴로지와 기하형상을 함께 수정합니다.
Note
요소망 생성이 실패하는 경우 기하형상 자동수정을 사용하여 기하형상을 수정할 수 있습니다.
형상정리 ⇒ 형상정규화 ⇒ 형상최적화 순으로 형상을 수정해 보시기를 권해드립니다.
